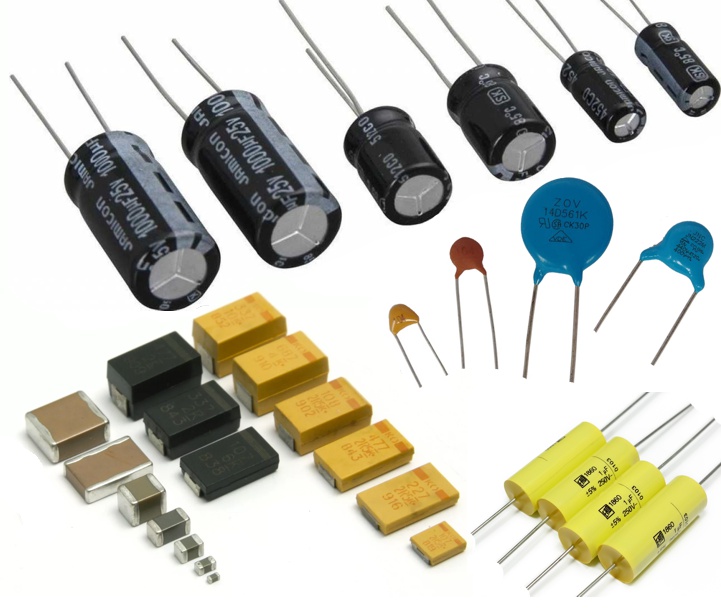

Как узнать характеристики конденсатора по его буквенно-цифровой маркировке?
Кодировка рабочего напряжения, допуска погрешности номинала и температурного коэффициента ёмкости (ТКЕ) – описание и примеры

В то время как предприятия бывшего СССР штамповали и маркировали выпускаемые конденсаторы по единому всем понятному ГОСТу, импортный производитель наносил кодировку элементов в соответствии со своими многочисленными требованиями и стандартами.
Наиболее дисциплинированными (с точки зрения нанесения маркировки) являются производители SMD конденсаторов, количество видов кодировки у которых не превышает нескольких цифро-буквенных стандартов.

Поэтому начнём с онлайн калькулятора, позволяющего определить ёмкость по коду SMD конденсатора, а затем опишем всевозможные комбинации маркировки как для обычных (выводных) конденсаторов, так и SMD-элементов для поверхностного монтажа.

Онлайн калькулятор маркировки SMD конденсаторов Введите код конденсатора на корпусе С УЧЁТОМ РЕГИСТРА

На Рис.1 приведены три распространённых способа кодирования параметров SMD конденсаторов.

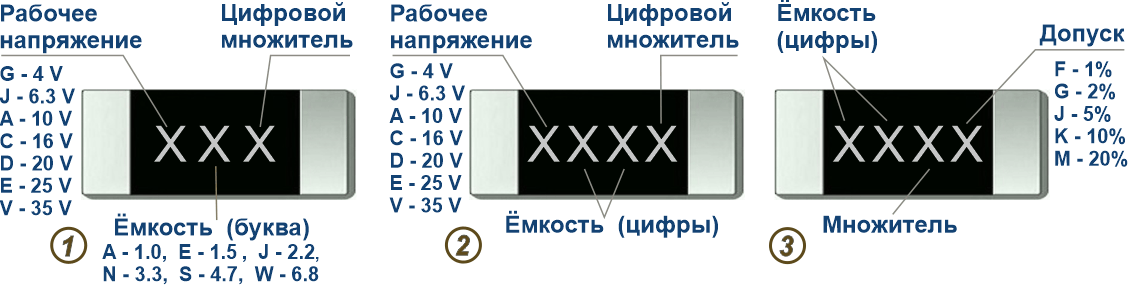

Рис.1 Основные виды стандартов маркировки SMD конденсаторов:
① Маркировка при помощи 3-х символов. Первый это рабочее напряжение, второй – значение емкости, третий – множитель.
Примеры: EN3 => 3.3нФ × 25В, AS0 => 4.7 пФ × 10В.
② Маркировка четырьмя символами (буквами и цифрами). Первый символ (буква) означает рабочее напряжение, следующие за ним два символа (цифры) означают ёмкость в пф, а последний символ (цифра) – это множитель (количество нулей). Если ёмкость меньше 10 пФ, то между цифрами добавляется разделитель R.
Примеры: E332 => 3.3нФ × 25В, A4R7 => 4.7 пФ × 10В.
③ Маркировка тремя цифрами и буквой. Первые две цифры обозначают ёмкость в пф, третья – множитель (количество нулей), четвёртая буква – допуск отклонения ёмкости от номинала.
Примеры: 332J => 3.3нФ ±5%, 4R7K => 4.7 пФ ±10%.

На самом деле, характеристики большинства выводных конденсаторов также можно определить, воспользовавшись калькулятором, приведённым выше.
Однако (для полноты картины) следует привести более подробное руководство по определению номинала и прочих параметров конденсаторов, изготовленных их различных материалов, будь то: плёнка, керамика, тантал, слюда и т. д. (Рис.2).

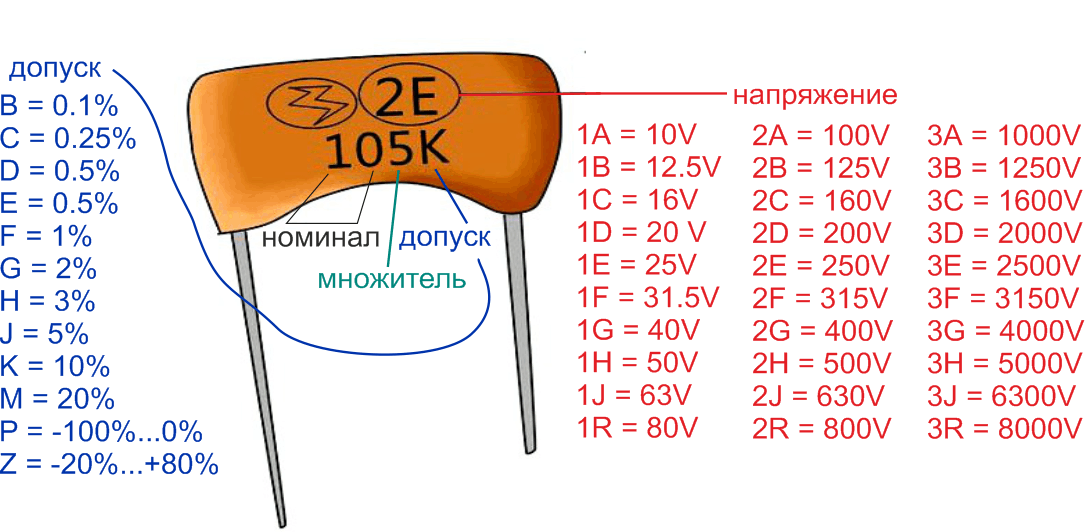

Рис.2 Вариант буквенно-цифровой маркировки конденсаторов

1. Номинал значения ёмкости – то, что должно присутствовать у каждого выводного конденсатора. В представленном на рисунке случае – это трёхзначное число 105.
Первые две цифры здесь обозначают значение ёмкости в пикофарадах (пФ), а третья цифра — показатель степени по основанию 10, а другими словами, количество нулей, добавляемое к первым двум цифрам. В нашем случае: 105 = 10 × 10⁵ = 1 000 000 пФ = 1 000 нФ = 1 МкФ.
Напомним: 1 МкФ = 1 000 нФ = 1 000 0000 пФ, а 1 нФ = 1 000 пФ.

При обозначении конденсаторов ёмкостью менее 100 пФ, третья цифра, которая должна быть равна «0», может отсутствовать, т. е. обозначение: 22 ⇒ 220 = 22 × 10⁰ = 22 пФ.

При маркировке конденсаторов ёмкостью менее 10 пФ в качестве последней цифры может быть «9», т. е. обозначение: 229 ⇒ 2p2 = 2.2 пФ.

2. Допустимое отклонение ёмкости конденсатора – это буквенный символ, который может быть нанесён после обозначения номинала ёмкости. На Рис.1 это буква «К», которая соответствует допуску ±10%.

3. Допустимое рабочее напряжение – также является крайне важным параметром конденсатора. Маркировка может быть нанесена как в явном виде, например, 100V, 200V и т. д. (в некоторых случаях, буква V опускается), так и при помощи цифрового кода, обозначение которого представлено на Рис.1 красным цветом. Расположение данного кода может находиться в любом месте корпуса конденсатора, в том числе и перед цифрами номинала.

4. ТКЕ конденсатора – это параметр, характеризующий относительное изменение ёмкости при изменении температуры окружающей среды. Маркировка, как правило, наносится на корпус под цифрами номинала конденсатора и содержит следующие обозначения:
NP0 или C0G – используется в прецизионных цепях, а ёмкость практически не зависит от температуры (ТКЕ близок к нулю);
X7R – стабильный диэлектрик с умеренным ТКЕ (ёмкость изменяется на ±15% в диапазоне от -55° до +125°);
Y5V или Z5Y – используется в цепях общего применения. Ёмкость может измениться на +22%...-82% в диапазоне от -30° до +85°.

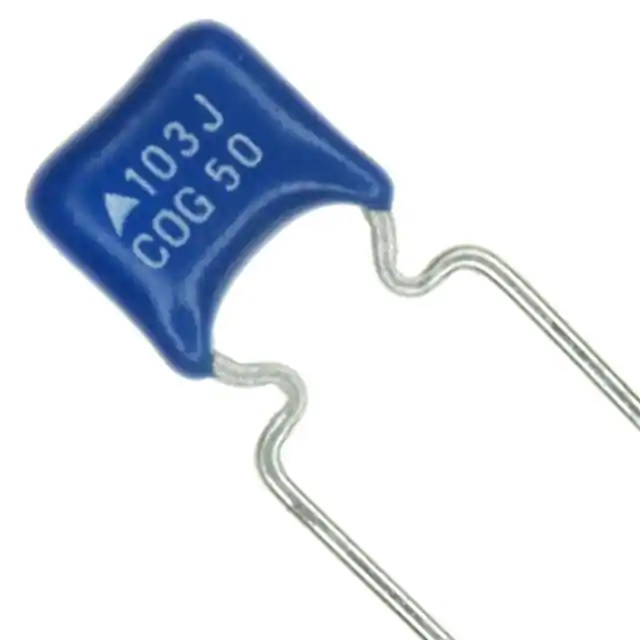

На примере, изображённом выше: номинал конденсатора составляет величину 103 = 10 × 10³ = 10 000 пФ = 10 нФ, допуск J ⇒ ± 5%, допустимое рабочее напряжение ⇒ 50 V, а ТКЕ ⇒ C0G соответствует минимальному температурному коэффициенту.


Переходим к различным вариантам МАРКИРОВКИ SMD КОНДЕНСАТОРОВ, предназначенных для поверхностного монтажа.
Искать маркировку на мелком неполярном SMD конденсаторе – сродни поиску чёрной кошки в тёмной комнате. Однако если заведомо знать, что ни кошки в комнате, ни маркировки на конденсаторе не существует, то и ловить, по большому счёту, нечего.
И хотя существуют методы нанесения лазерной маркировки на малогабаритные элементы, зачастую данной привилегии удостаиваются не самые мелкие SMD электролитические и танталовые конденсаторы. Опять же, благодаря современным технологиям, производитель может накрутить на маркировку такого элемента: и дату изготовления, и собственный логотип, и литеру бессвинцового исполнения, однако главной информацией, которая нас интересует, является всё ж таки – номинал ёмкости, допустимое рабочее напряжение и полярность включения (Рис.3).

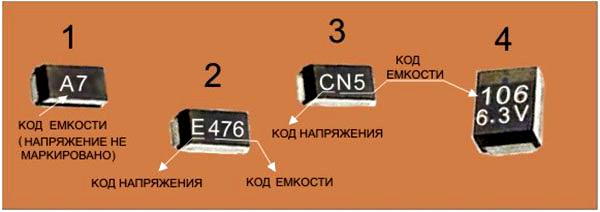

Рис.3 Варианты буквенно-цифровой маркировки SMD конденсаторов

1. Максимальное допустимое напряжение SMD конденсатора может быть нанесено как в явном виде (Рис.3 – на 4 изображении), так и в виде буквенного символа, который чаще всего находится перед обозначением номинала ёмкости, но может наноситься и после него. Сдобрим сказанное таблицей буквенных символов.

Маркировка рабочих напряжений полярных ЧИП конденсаторов

Маркировка	G	J	A	C	D	E	V	T
Напряжение, В	4	6,3	10	16	20	25	35	50

Перед буквенным символом могут ставиться цифры 1 или 2, указывающие на диапазон напряжений:
1 – для напряжений до 100 В, 2 – для напряжений 100...1000 В.
Например: 1Е ⇒ это 25 В, а 2Е ⇒ это 250 В.

2. Номинал значения ёмкости может быть промаркерован в явном виде, т. е. в микрофарадах, но без указания размерности. Таким образом: число 470 соответствует ёмкости 470 МкФ, а число 1000 – соответствует 1000 МкФ.

Также номинал ёмкости может присутствовать в виде трёхзначного числа по аналогии с маркировкой выводных конденсаторов, уже рассмотренных нами выше. В данном случае – это экземпляры SMD конденсаторов, представленные на Рис.3 (2 и 4 изображения).
Давайте вспомним пройденный материал.
1. Рис.3 (2-изображение): 476 = 47 × 10⁶ = 47 000 000 пФ = 47 МкФ;   буква Е ⇒ 25V,
2. Рис.3 (4-изображение): 106 = 10 × 10⁶ = 10 000 000 пФ = 10 МкФ;   явно задано 6.3V.

Третий вариант указания номинала – цифро-буквенный, где буква соответствует показателю ёмкости, а цифра отображает множитель, а контретно количество нулей, добавляемое к показателю Рис.3 (1 и 3 изображения). Приведём ещё одну таблицу.

Соответствие буквенного кода маркировки ёмкости конденсатора

Буква кода номинала	A	E	J	N	S	W
Ёмкость, пФ	1,0	1,5	2,2	3,3	4,7	6,8

Точно так же, как в предыдущем случае – перед обозначением номинала ёмкости может наноситься буквенный символ максимально-допустимого напряжения SMD конденсатора.

И ещё пару примеров:
1. Рис.3, 1-изображение: А7 ⇒ 1 × 10⁷ = 10 000 000 пФ = 10 МкФ;   напряжение не указано,
2. Рис.3, 3-изображение: CN5 ⇒ 3.3 × 10⁵ = 330 000 пФ = 0.33 МкФ;   буква С ⇒ 16V.

Ну и под занавес приведём рисунок, который поможет определиться с полярностью подключения электролитических и танталовых SMD конденсаторов.

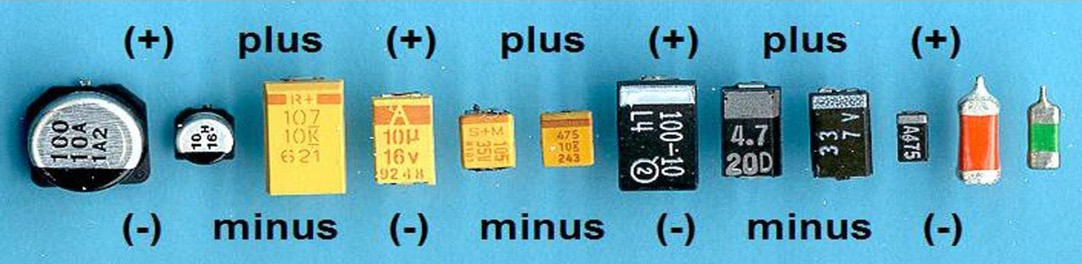

Рис.4 Виды SMD конденсаторов с обозначением полярности включения
