| Таблица аналогов цифровых КМОП микросхем
|
| Импортная серия |
Отечествен. серия |
Функциональное назначение |
| CD4000 |
К176ЛП4 |
Два элемента "3ИЛИ-НЕ" и один элемент "НЕ" |
CD4001
CD4001A
CD4001B |
К176ЛЕ5
К561ЛЕ5
КР1561ЛЕ5 |
Четыре логических элемента "2ИЛИ-НЕ" |
CD4002
CD4002A
CD4002B |
К176ЛЕ6
К561ЛЕ6
КР1561ЛЕ6 |
Два логических элемента "4ИЛИ-НЕ" |
| CD4003 |
К176ТМ1 |
Два "D" триггера с установкой в "0" |
| CD4005 |
К176РМ1 |
Матрица накопителя ОЗУ на 16 бит |
| CD4006 |
К176ИР10 |
18-ти разрядный регистр сдвига |
| CD4007 |
К176ЛП1 |
Логический универсальный элемент |
CD4008
CD4008A |
К176ИМ1
К561ИМ1 |
4-х разрядный сумматор |
| CD4009 |
К176ПУ2 |
Шесть преобразователей уровня с инверсией |
| CD4010 |
К176ПУЗ |
Шесть преобразователей уровня без инверсии |
CD4011
CD4011A |
К176ЛА7
К561ЛА7 |
Четыре логических элемента "2И-НЕ" |
CD4012
CD4012A |
К176ЛА8
К561ЛА8 |
Два логических элемента "4ИЛИ-НЕ" |
CD4013
CD4013A |
К176ТМ2
К561ТМ2 |
Два "D" триггера |
| CD4014 |
— |
8-разрядный статический регистр сдвига |
CD4015
CD4015A |
К176ИР2
К561ИР2 |
Два 4-х разрядных сдвигающих регистра |
| CD4016 |
К176КТ1 |
Четыре двунаправпенных переключателя |
CD4017
CD4017A |
К176ИЕ8
К561ИЕ8 |
Счетчик-делитель на 10 |
| CD4018A |
К561ИР19 |
Программируемый счетчик |
| CD4019A |
К561ЛС2 |
Четыре логических элемента "И-ИЛИ" |
| CD4020A |
К561ИЕ16 |
14-ти разрядный двоичный счетчик |
| CD4021 |
— |
8-ми разрядный статический регистр |
| CD4022A |
К561ИЕ9 |
Счетчик-делитель на 8 |
CD4023
CD4023A
CD4023B |
К176ЛА9
К561ЛА9
КР1561ЛА9 |
Три логических элемента "И-НЕ" |
| CD4024 |
К176ИЕ1 |
6-ти разрядный двоичный счетчик |
CD4025
CD4025A
CD4025B |
К176ЛЕ10
К561ЛЕ10
КР1561ЛЕ10 |
Три логических элемента "3ИЛИ-НЕ" |
| CD4026 |
К176ИЕ4 |
Счетчик по модулю 10 с выводом на 7-сегментный индикатор |
CD4027
CD4027A
CD4027B |
К176ТВ1
К561ТВ1
КР1561ТВ1 |
Два "J-K" триггера |
CD4028
CD4028A |
К176ИД1
К561ИД1 |
Двоично-десятичный дешифратор |
| CD4029A |
К561ИЕ14 |
4-х разрядный двоично-десятичный реверсивный счетчик |
CD4030
CD4030A |
К176ЛП2
К561ЛП2 |
Четыре логических элемента "исключающее ИЛИ" |
| CD4031 |
К176ИР4 |
64-х разрядный регистр сдвига (аналог не полный) |
| CD4033 |
К176ИЕ5 |
15-ти разрядный двоичный делитель |
| CD4034A |
К561ИР6 |
8-ми разрядный регистр сдвига |
| CD4035A |
К561ИР9 |
4-х разрядный регистр сдвига |
| CD4040B |
КР1561ИЕ20 |
12-ти разрядный двоичный счетчик |
| CD4041B |
— |
Четыре буферных элемента |
| CD4042A |
К561ТМЗ |
Четыре "D" триггера |
| CD4043A |
К561ТР2 |
Четыре "R-S" триггера |
| CD4046B |
КР1561ГП |
Генератор с фазовой автопойстройкой частоты |
| CD4049A |
К561ЛН2 |
Шесть инверторов |
CD4050A
CD4050B |
К561ПУ4
КР1561ПУ4 |
Шесть преобразователей уровня КМОП-ТТЛ |
CD4051A
CD4051B |

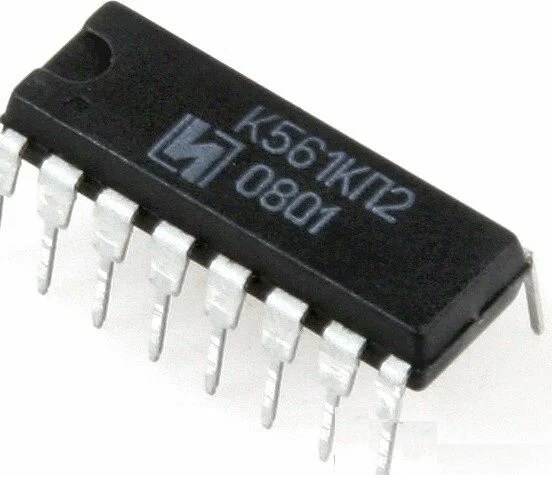

К561КП2
КР1561КП2 |
Аналоговый 8-ми канальный мультиплексор |
CD4052A
CD4052B |
К561КП1
КР1561КП1 |
Два аналоговых 4-х канальных мультиплексора |
| CD4053 |
— |
Три двухнаправпенных аналоговых переключателя |
| CD4054 |
— |
Схема управления жидкокристаллическим индикатором |
| CD4059A |
К561ИЕ15 |
Программируемый счетчик |
| CD4060 |
— |
14-ти разрядный счетчик |
CD4061
CD4061A |
К176РУ2
K561РУ2 |
О3У 256 бит со схемами управления |
CD4066A
CD4066B |
К561КТЗ
КР1561КТЗ |
Четыре 2-х направленных переключателя |
| CD4067 |
— |
16-ти канальный мультиплексор |
| CD4069 |
— |
Шесть инверторов |
| CD4070A |
К561ЛП2 |
4 логических элемента "исключающее ИЛИ" |
| CD4071B |
— |
4 логических элемента "2ИЛИ" |
| CD4076B |
КР1561ИР14 |
4-х разрядный реверсивный сдвигающий регистр |
| CD4081B |
КР1561ЛИ2 |
4 логических элемента "2И" |
CD4093A
CD4093B |
К561ТЛ1
КР1561ТЛ1 |
Четыре триггера Шмитта с логикой "2И-НЕ" |
| CD4094B |
КР1561ПР1 |
8-ми разрядный преобразователь уровня |
| CD4095B |
— |
"J-K" триггер |
| CD4097B |
— |
Два 8-ми канальных, мультиплексора-демультиплексора |
| CD4098B |
КР1561АГ1 |
Два одновибратора |
| CD40107B |
КР1561ЛА10 |
Два элемента "2И-НЕ" с открытым выходом |
| CD40115 |
К176ИРЗ |
4-х разрядный универсальный регистр |
| CD40161B |
КР1561ИЕ21 |
4-х разрядный двоичный счетчик |
| CD4503 |
К561ЛНЗ |
Шесть повторителей |
| CD4510 |
— |
4-х разрядный счетчик |
| CD4520 |
К561ИЕ10 |
Два 4-х разрядных двоичных счетчика |
| CD4585 |
К561ИП2 |
4-х разрядная схема сравнения |
| МС14040В |
КР1561ИЕ20 |
12-ти разрядный двоичный счетчик |
| МС14053В |
КР1561ИЕ22 |
Счетчик с регистром |
| МС14066В |
КР1561КТЗ |
Четыре 2-х направленных переключателя |
| МС14076В |
КР1561ИР14 |
4-х разрядный регистр "D" типа с 3-мя состояниями |
| МС14094В |
КР1561ПР1 |
8-разрядный регистр с параллельным входом и параллельным выходом 3 состояния |
| МС14161В |
КР1561ИЕ21 |
4-х разрядный синхронный двоичный счетчик |
| МС14194В |
КР1561ИР15 |
4-х разрядный реверсивный регистр сдвига |
| МС14502А |
К561ЛН1 |
Шесть стробируемых элементов "НЕ" |
| МС14511В |
— |
Преобразователь двоичного кода в семисегментный |
| МС14512В |
КР1561КПЗ |
8-ми канальный мультиплексор |
| МС14516А |
К561ИЕ11 |
4-х разрядный двоичный реверсивный счетчик |
| МС14519В |
КР1561КП4 |
4-х разрядный селектор |
МС14520A
МС14520B |
К561ИЕ10
КР1561ИЕ10 |
Два 4-х разрядных двоичных счетчика |
| МС14531А |
К561СА1 |
12-ти разрядная схема сравнения |
| МС14538А |
К561ЛНЗ |
Шесть повторителей с блокировкой |
| МС14554А |
К561ИП5 |
2-х разрядный универсальный умножитель |
| МС14555В |
КР1561ИД6 |
2 декодера 2 в 4 с "H" на выбранном выходе |
| МС14556В |
КР1561ИД7 |
2 декодера 2 в 4 с "L" на выбранном выходе |
| МС14580А |
К561ИР11 |
Многоцелевой регистр (8x4) бит |
| МС14581А |
К561ИПЗ |
Арифметико-логическое устройство |
| МС14582А |
К561ИП4 |
Схема сквозного переноса |
| МС14585А |
К561ИП2 |
4-х разрядная схема сравнения |
| — |
К176ЛИ1 |
"9И" + элемент "НЕ" |
| — |
К176ЛП11 |
2 логических элемента "4ИЛИ-НЕ" и элемент "НЕ" |
| — |
К176ЛП12 |
2 логических элемента "4И-НЕ" и элемент "НЕ" |
| — |
К561ЛП13 |
три 3-входовых мажоритарных элемента |
| — |
К176ПУ1 |
5 преобразователей уровня КМОП-ТТЛ |
| — |
К176ПУ5 |
4 преобразователя уровня с прямым и инверсным выходами |
| — |
К561ПУ7 |
6 преобразователей уровня логической 1 с низкого на высокий с инверсией |
| — |
К561ПУ8 |
6 преобразователей уровня логической 1 с низкого на высокий без инверсии |
| — |
К176ИД2 |
Дешифратор двоичного кода в семисегментный код |
| — |
К176ИД3 |
Дешифратор двоичного кода в семисегментный код |
| — |
К176ИЕ3 |
Счетчик по модулю 6 с выводом на 7-сегментный индикатор |
| — |
К176ИЕ4 |
Счетчик по модулю 10 с выводом на 7-сегментный индикатор |
| — |
К176ИЕ5 |
15-разрядный делитель частоты |
| — |
К176ИЕ12 |
15-разрядный делитель частоты и двоичный счетчик на 60 |
| — |
К176ИЕ13 |
Счетчик для часов с будильником |
| — |
К176ИЕ17 |
Двоичный счетчик с устройством управления (календарь) |
| — |
К176ИЕ18 |
Двоичный счетчик для часов с 15-разрядным делителем частоты, генератором сигнала звонка |
| — |
К564ИК1
К561ИК1 |
Строенный мажоритарно-мультиплексорный элемент |
| — |
564ИК2 |
Схема индикации для измерения временных интервалов |
| — |
К176ИР3 |
4-разрядный сдвигающий регистр |
| — |
К176ИР10 |
18-разрядный сдвигающий регистр |
| — |
К176ЛС1
К564ЛС1 |
3 логических элемента "3И-ИЛИ" |
Данная страница охватывает номенклатуру КМОП логических микросхем серий 176, 564, 561, 1561 на предмет их соответствия зарубежным аналогам
CD40xx, МС140xx, МС145xx.
