Онлайн калькулятор делителя напряжения
Расчёт простейшего резистивного делителя напряжения, а также делителей на конденсаторах и катушках индуктивности
Делитель напряжения – это электрическая цепь (в простейшем случае пассивная), предназначенная для получения меньшего напряжения из большего.
Наиболее распространённая схема делителя напряжения включает в себя входной источник напряжения Uвх и два резистора – R1 и R2 (Рис.1).

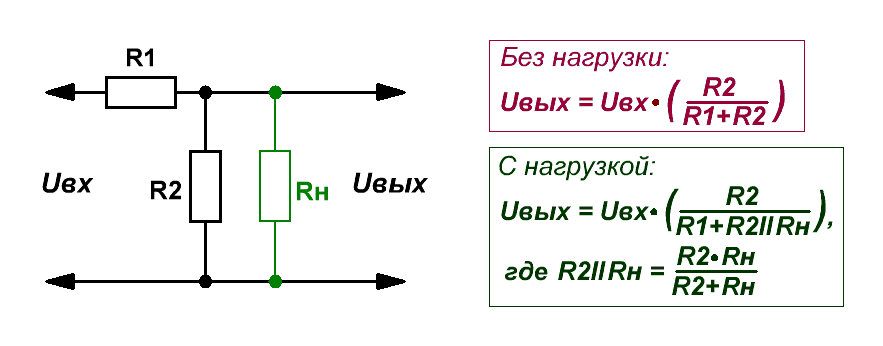

Рис.1 Схема простейшего резистивного делителя напряжения
Основной характеристикой делителя напряжения является коэффициент деления, определяемый отношением входного напряжения к выходному.
Онлайн-калькулятор делителя напряжения, приведённый ниже, позволяет быстро и точно определить коэффициент деления при заданных номиналах резисторов
как с учётом работы под нагрузкой, так и без неё.
Калькулятор резистивного делителя напряжения №1
Далее приведём онлайн калькулятор, позволяющий определить номинал резистора R2 по значению выходного напряжения Uout.
Калькулятор резистивного делителя напряжения №2
Формулы расчёта выходного напряжения (в зависимости от номиналов резисторов) приведены на Рис.1, а остальные характеристики, такие как: распределение
токов в цепи и мощность, выделяемая на резисторах, легко вычисляются с помощью первого правила Кирхгофа и закона Ома.
Для того чтобы при расчётах делителя было возможно пренебречь сопротивлением нагрузки Rн, его значение должно быть много больше собственного
сопротивления резистора R2.
Что касается внутреннего сопротивления источника входного напряжения, то оно для корректных расчётов должно быть намного меньше номинала резистора R1.
В противном случае под значением R1 следует вводить значение суммарного сопротивления R1 и R внутреннего сопротивления источника.
При предъявлении к делителям требования повышенной точности применяются резисторы с малым температурным коэффициентом сопротивления и
высокой временной стабильностью.
Описанные резистивные делители могут работать как в цепях постоянного, так и переменного тока. В цепях переменного тока, помимо них,
используются также емкостные (с конденсаторами постоянной или переменной ёмкости) и индуктивные делители напряжения (Рис.2).

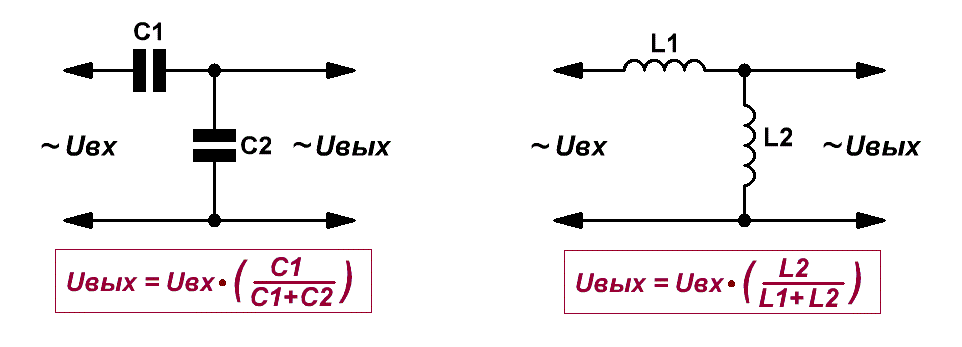

Рис.2 Схемы емкостного и индуктивного делителей напряжения
Предварительный расчёт емкостных и индуктивных делителей можно произвести по формулам, приведённым на рисунке. Однако, учитывая зависимость
реактивных сопротивлений конденсаторов и катушек индуктивности от частоты (напомним:
Xс = 1/2πƒС, Xl = 2πƒL), предпочтительным будет являться расчёт
этих значений на интересующей частоте. Сделать это можно как вручную, так и с использованием
одного из калькуляторов.
А далее следует подставить полученные значения сопротивлений в калькулятор для расчёта резистивных делителей и получить полную картину с учётом распределения
токов, мощностей и влияния нагрузки.
|
