Онлайн калькулятор расчёта делителя для наушников
Или как подключить наушники к выходу мощного УМЗЧ с помощью 2-х резисторов?
Нужен ли отдельный внешний усилитель для наушников при наличии хорошего, качественного, но адски мощного УМЗЧ?
Если качественного, то буду кратким – нахрен не нужен! (* Пояснение для эстетов: "Нахрен не нужен" означает что-то абсолютно бесполезное
или бессмысленное).
Отметим, что у большинства фабричных усилителей уже присутствует разъём с выходом на наушники. Однако если вам не повезло, либо у вас самопал, либо,
упаси нас грешных, вы радикальный меломан и не испытываете удовлетворения от фуфлового звука из разъёма, то имею почтение донести, что вам
таки сюда.
С незапамятных времён для укрощения чрезмерной мощности, подаваемой на наушники, использовался простой как ситцевые трусы, но, сцуко, надёжный двухрезисторный
делитель.
От номиналов резисторов зависят как показатель ослабления поступающего сигнала, так и степень согласования с наушниками, обеспечивающая
наилучшее качество звучания. В связи с этим неизбежным концом встаёт вопрос корректного расчёта этих резисторов, причём в идеале не с помощью формул, калькулятора
или деревянных счёт, а посредством удобного онлайн калькулятора.
Однако прежде, чем перейти непосредственно к расчётам, давайте всё ж таки немного помедитируем над теми параметрами, которые, хочешь не хочешь,
но придётся вводить в калькулятор.
С первыми двумя позициями всё понятно:
1. Электрическое сопротивление наушников:
• Низкий импеданс: 16...32 Ом – для смартфонов, планшетов, ноутбуков;
• Универсальные: 32...80 Ом – подойдут к большинству устройств;
• Средний импеданс: 80...250 Ом – оптимально использовать с усилителем;
• Высокий импеданс: 250+ Ом – для профессиональной техники с усилителем.
2. Чувствительность наушников:
• Низкая: 85...95 дБ/мВт – потребуют усилитель;
• Средняя: 95...105 дБ/мВт – типовая чувствительность большинства наушников;
• Высокая: 105+ дБ/мВт – громкие, надо отслеживать подаваемый уровень.
3. Выходное сопротивление делителя:
А вот с этой характеристикой случился некий исторический казус. Стандарт IEC 61938, регламентирующий данный параметр, установил требование
к выходному импедансу усилителя (в нашем случае делителя) в 120 Ом.
Ух ты, б..я! – отреагировало мировое сообщество и рубануло свой ответный хук: «Для минимизации искажений АЧХ и достижения приемлемого
уровня коэффициента демпфирования необходимо иметь выходной импеданс усилителя хотя бы в восемь раз меньший, чем импеданс наушников».
И тут, по большому счёту, не поспоришь! Однако пацанам с Кировского завода «Ладога» было насрать на мировое сообщество, а на стандарт – не насрать.
В результате появился на свет не самый плохой отечественный усилок Корвет 100У-068С, в котором резисторы в делителе (470 и 150 Ом) выдавали на-гора искомые 120 Ом
выходного импеданса, регламентированного стандартом.
Зачастую "ушные" выходы профессиональных установок имеют сопротивление 20...50 Ом. И это нормально, так как рассчитаны они на работу со студийными, а поэтому,
как правило, высокоомными наушниками. С другой стороны, даже некоторые относительно бюджетные устройства (например, Behringer UCA202) также могут
иметь 50-омный выход на наушники.
Поэтому, кто бы вам не втюхивал "правило одной восьмой", кто бы не тряс стандартами, как козёл бубенцами, всё равно – выбор остаётся за вами, ибо
звуковое восприятие весьма субъективно. Для кого-то высокое демпфирование проявляется как детальность звучания, для кого-то – как излишняя жесткость и
отсутствие насыщенности баса. Лично я склонился бы к значениям выходного импеданса в районе 10...15 Ом для низкоомных и универсальных наушников и
20...30 Ом – для средне/высокоомных.
Однако хватит гнать пургу – у нас этого итак много, давайте ближе к действиям!

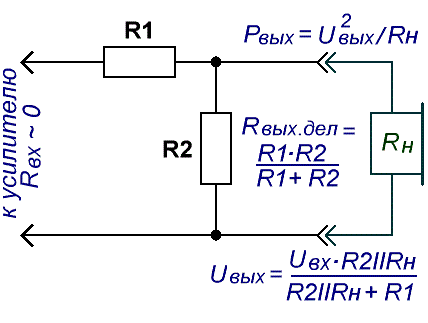

Рис.1 Резистивный делитель для наушников
Онлайн калькулятор расчёта делителя для наушников
(При рассчитанных значениях – звуковое давление 125 дБ)
А далее ещё один онлайн калькулятор для желающих поиграться номиналами резисторов.
Ещё один калькулятор расчёта делителя для наушников
И напоследок предлагаю ознакомиться с таблицей, наглядно характеризующей параметр уровня звукового давления (дБ), значения которого так или иначе фигурируют
в обоих калькуляторах.
Звуковое
давление |
Пример звука |
Звуковое
давление |
Пример звука |
| 0 дБ |
Порог слышимости |
70...80 дБ |
Автострада |
| 10...20 дБ |
Слабый ветер |
90...95 дБ |
Отбойный молоток |
| 20...30 дБ |
Тихий шёпот |
100...105 дБ |
Перфоратор |
| 30...40 дБ |
Шум в помещении |
110...120 дБ |
Рок концерт |
| 40...50 дБ |
Тихий разговор |
130 дБ |
Болевой порог |
| 50...60 дБ |
Обычный разговор |
135...160 дБ |
Контузия, шок, травмы |
| 60...70 дБ |
Громкий разговор |
200 дБ |
Смерть |
|
