Расчёт сечения кабеля по мощности нагрузки
Онлайн калькулятор вычисления сечения проводов силового кабеля в зависимости от мощности в нагрузке, напряжения в сети,
длины проводников, температуры и поправочных коэффициентов

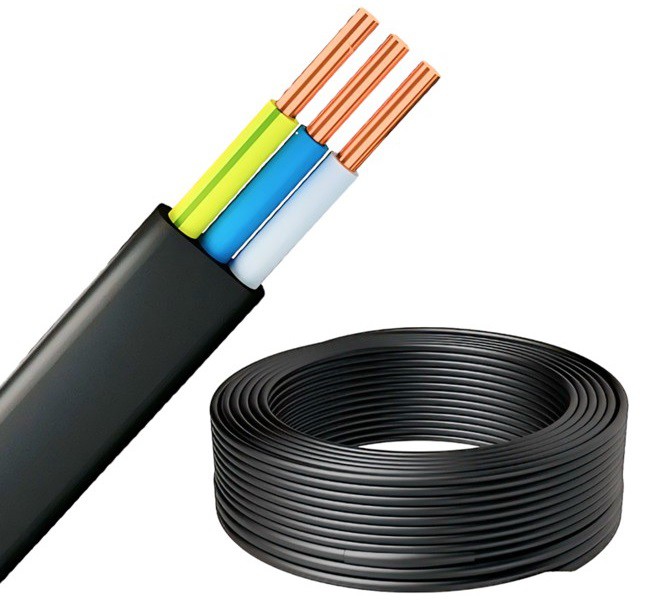

Сечение кабеля – это характеристика, равная площади поперечного среза его токопроводящей жилы, значение которой выражается в квадратных
миллиметрах (мм²).
От сечения силового кабеля зависят как степень нагрева жилы, так и напряжение, поступающее в нагрузку на дальнем конце провода.
Поэтому для предотвращения различных аварийных ситуаций необходимо предварительно вычислить сечение кабеля в зависимости от его длины и мощности
нагрузки.
Онлайн калькулятор, приведённый ниже, позволяет рассчитать сечение проводов силового кабеля в зависимости от мощности в нагрузке,
напряжения в сети, длины проводников, температуры и поправочных коэффициентов. Расчёт проводится как для однофазных (220 В),
так и трёхфазных (380 В) сетей.
Онлайн калькулятор сечения проводов в кабеле
Ток через каждый провод кабеля с учётом напряжения, количества фаз, мощности нагрузки, а также cos(φ) и поправочных коэффициентов рассчитывается по
следующим формулам:
I = P / (U ⋅ cos φ ⋅ Kp ⋅ Ko)
– для однофазных сетей и
I = P / (√ 3 ⋅
U ⋅ cos φ ⋅ Kp ⋅ Ko) – для трёхфазных сетей.
Коэффициент мощности (cos φ) – это безразмерная величина, характеризующая соотношение между активной и полной мощностью, потребляемой от сети.
Для идеальных нагрузок (чисто активных) cos φ равен 1, но в реальных условиях может иметь значение 0,7...0,9 из-за наличия индуктивных или емкостных
компонентов в нагрузке.
Поправочные коэффициенты Kр и Ko учитывают потери мощности в зависимости от способа монтажа проводки и температуры окружающей
среды.
Эти три параметра необходимо учитывать для того, чтобы корректно определить реальное значение тока и выбрать соответствующее сечение кабеля.
Для расчёта сечения провода, в зависимости от протекающего через него тока, в калькуляторе использованы данные из таблиц, приведённых в документе
«Правила устройства электроустановок» (Таблицы 1.3.4 и 1.3.7).
Таблица для открытого провода при t = 25°С приведена ниже. Если в неё подставить ток,
рассчитанный в калькуляторе (с учётом cos φ и поправочных коэффициентов), можно определить параметр необходимого сечения провода, а также максимальную
мощность подключаемой нагрузки.
Ток и мощность от сечения для открытого провода при t = 25°С
Сечение
мм² |
Допустимый
ток, А
медь/алюмин |
Максимальн.
мощность
(220 В), кВт |
Максимальн.
мощность
(380 В), кВт |
Максимальн.
мощность
(220 В), кВт |
Максимальн.
мощность
(380 В), кВт |
|
Медный провод |
Алюминиевый провод |
| 0,5 |
11 / – |
2,2 |
7,2 |
– |
– |
| 0,75 |
15 / – |
3,3 |
9,8 |
– |
– |
| 1,0 |
17 / – |
3,7 |
11,2 |
– |
– |
| 1,5 |
23 / – |
5,1 |
15,0 |
– |
– |
| 2,5 |
30 / 23 |
6,6 |
19,7 |
5,3 |
15,7 |
| 4,0 |
41 / 31 |
9,0 |
26,9 |
7,0 |
21,1 |
| 6,0 |
50 / 38 |
11,0 |
32,8 |
8,6 |
25,6 |
| 10,0 |
80 / 60 |
17,6 |
52,5 |
13,2 |
39,4 |
| 16,0 |
100 / 75 |
22,0 |
65,7 |
16,5 |
49,3 |
| 25,0 |
140 / 105 |
30,8 |
92,0 |
23,1 |
69,0 |
| 35,0 |
170 / 130 |
37,4 |
111,7 |
28,6 |
85,4 |
| 50,0 |
215 / 165 |
47,3 |
141,3 |
36,3 |
108,4 |
| 70,0 |
270 / 210 |
59,4 |
177,4 |
46,2 |
138,0 |
| 95,0 |
330 / 250 |
72,6 |
216,9 |
56,1 |
167,6 |
| 120,0 |
385 / 295 |
84,7 |
253,0 |
64,9 |
193,9 |
| 150,0 |
440 / 340 |
96,8 |
289,2 |
74,8 |
223,5 |
| 185,0 |
510 / 390 |
112,2 |
335,2 |
85,8 |
256,3 |
| 240,0 |
605 / 465 |
133,1 |
397,7 |
102,3 |
305,6 |
| 300,0 |
695 / – |
152,9 |
456,8 |
– |
– |
| 400,0 |
830 / – |
182,6 |
545,6 |
– |
– |
|
