Что такое скважность импульсов и как её определить?

Онлайн калькуляторы перевода длительности импульсов в скважность и, наоборот –
скважности в длительность

Электрические сигналы, которые имеют только 2 допустимых состояния (низкого уровня – «0» или высокого уровня – «1») называются импульсными. Одним из важных параметров периодического импульсного процесса является скважность импульсов.

Скважность (S) – это безразмерная величина, характеризующая некоторые свойства периодического импульсного сигнала.
Рассчитывается значение скважности – как отношение его периода повторений (Т) к длительности импульса (tи).
Длительностью импульсного сигнала считается временной интервал высокого (по отношению к показателю основания импульса) уровня напряжения (Рис.1).

Поскольку длительность импульса не может превышать его период, то, как следует из определения, значение скважности всегда должно быть больше единицы!

Если длительность импульса равна половине периода, то скважность равна двум, а сам такой сигнал является симметричным и называется меандром.

Форма импульсного сигнала и примеры импульсов различной скважности

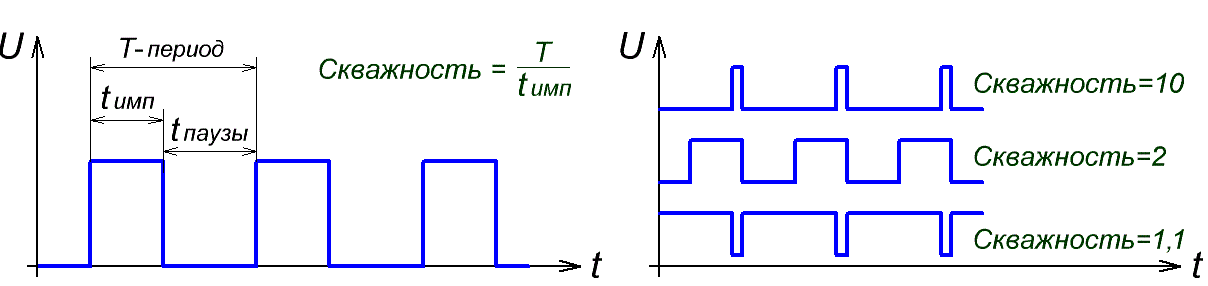

Рис.1 Форма импульсного сигнала и примеры импульсов различной скважности

Иногда в радиотехнике используется величина, обратная скважности, называемая коэффициентом заполнения (D).
Таким образом, для импульсного сигнала справедливы следующие простейшие соотношения:

S = T/tимп ;
D = 1/S = tимп/T ;
T = tимп + tпаузы ;
F = 1/T ,

где S – это скважность импульсов, D – коэффициент заполнения, Т – период, tимп – длительность высокого (положительного) уровня импульса, tпаузы – длительность низкого (отрицательного) уровня.

Сдобрим пройденный материал парой незамысловатых онлайн калькуляторов.

ОНЛАЙН КАЛЬКУЛЯТОР РАСЧЁТА ДЛИТЕЛЬНОСТИ ИМПУЛЬСА ПО ЧАСТОТЕ И СВАЖНОСТИ

   Частота колебаний (F)
   Скважность (S > 1)

   Период (Т)
   Длительность импульсов (tимп)
   Длительность паузы (tпаузы)


А теперь для тех, кто измерил длительности импульсов – всё то же самое, только наоборот:

ОНЛАЙН КАЛЬКУЛЯТОР РАСЧЁТА СКВАЖНОСТИ ПО ДЛИТЕЛЬНОСТИ ИМПУЛЬСА

   Длительность импульсов (tимп)
   Длительность паузы (tпаузы)

   Период (T)
   Частота (F)
   Скважность (S)
