Алгоритмы работы переключателей

Как выбрать подходящий тумблер исходя из буквенного обозначения алгоритма переключения его контактов?

Переключатель – это один из самых распространённых компонентов в электронике, без которого не обходится практически не одно из электротехнических устройств.
Существует множество различных типов переключателей: тумблерные, галетные, движковые, кнопочные, клавишные и многие другие. Однако всех их связывает способность к коммутации электрических цепей, общий перечень механических и электрических характеристик, а также алгоритм коммутации контактов, присущий каждому конкретному наименованию.

Начнём с последнего, так как именно с алгоритмами работы, а также их буквенным обозначением зачастую возникают сложности при выборе того или иного изделия.

В технической документации на переключатели алгоритмы работы, как правило, обозначаются с помощью различных комбинаций символов ON и OFF. Причём, к примеру, обозначения: ON-OFF-ON, ON-OFF-(ON) и (ON)-OFF-(ON) соответствуют трём электроизделиям с разным функционалом и, соответственно, с несовпадающей областью применения.

Для того чтобы понять значение скобок, обрамляющих символы ON или OFF, сле­ду­ет разобраться со смыслом термина "моментарное положение", просочившегося в значительную часть современной технической литературы. И тут всё довольно просто, "моментарное положение" – это то, что с незапамятных времён называлось положением переключателя без фиксации. То есть нажали на кнопку или рычаг тумблера – контакт замкнулся (либо разомкнулся), отпустили – вернулся в своё первоначальное фиксированное положение.
Таким образом, символ (ON) обозначает моментарное, или включённое положение без фиксации, а (OFF) – моментарное, или выключенное положение без фиксации. Ну и само собой разумеется, что ON – это фиксированное положение замкнутых контактов, а OFF – фиксированное положение разомкнутых.

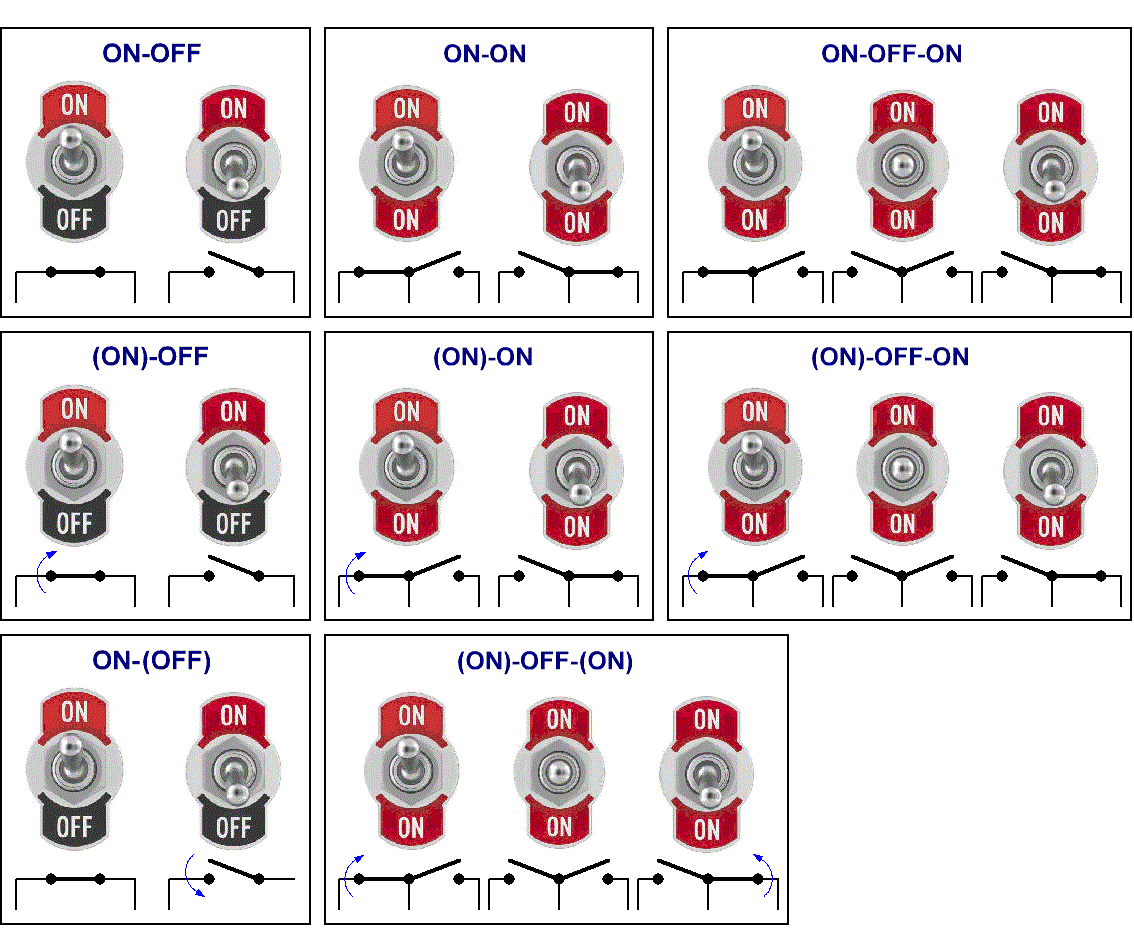

Для наглядной иллюстрации вышеизложенной информации на Рисунке.1 приведены тумблеры с распространёнными алгоритмами работы, а также соответствующие им схематичные изображения контактов.

Рис.1 Примеры тумблеров с распространёнными алгоритмами работы

По количеству контактных групп переключатели делятся на следующие виды:
1. Однополюсные – имеющие одну контактную группу;
2. Двухполюсные – имеющие две контактных группы;
3. Трёхполюсные – имеющие три контактных группы;
и так далее.

В бóльшем объёме промышленностью выпускаются переключатели, у которых все контактные группы имеют одинаковый алгоритм работы, но и двухполюсные изделия с алгоритмом, скажем, ON-OFF / OFF-ON или ON-(OFF) / (OFF)-ON не являются экзо­ти­кой и их также легко встретить в продаже.

Некоторые алгоритмы работы переключателей с примерами применения приведены в Таблице.1 (количество контактов и алгоритм их переключения – см. Рис.1):

Алгоритм	Устройство	Примеры применения
ON-ON	Переключатель имеет два включённых положения	Тумблер обеспечивает выбор между двумя источниками сигнала, напряжения или режимами работы
ON-(ON)	То же что и ON-ON, только одно из положений – без удержания	Например, в радиостанциях, где во время передачи нужно удерживать кнопку
ON-OFF	Фиксируемый переключатель с двумя положениями ВКЛ и ВЫКЛ	Выключатели питания освещения, бытовых приборов, электротехнических устройств
(ON)-OFF	Два положения – ВКЛ без фиксации и ВЫКЛ	Примером может служить обычная кнопка звонка
ON-OFF-ON	Три положения – два включённых крайних и выключенное центральное	Переключение с одной нагрузки на другую с промежуточной паузой. Реверс электродвигателей
(ON)-OFF-(ON)	Центральное положение фиксированное ВЫКЛ, крайние – ВКЛ без фиксации	Кнопки управления электроустановками, к примеру, автомобильный стеклоподъёмник
ON-OFF-(ON)	Центральное положение ВЫКЛ, левое – ВКЛ с фиксацией, правое – ВКЛ без фиксации	В системах управления, где требуется переключение между различными режимами работы с возможностью временного включения одного из них

Другие электротехнические характеристики тумблеров, такие как: величина рабочего тока; величина рабочего напряжения; ресурс, или количество циклов переключений, особых сложностей в понимании терминов не вызывает, а потому и останавливаться на них в рамках данной статьи мы не будем..
