Технические характеристики выпрямительных диодных мостов и столбов
Справочная информация о диодах с иллюстрациями и подробными характеристиками
Выпрямительные диодные мосты и столбы применяются в электротехнических приборах, радиоэлектронных приборах
и устройствах, предназначенных для выпрямления переменного тока с промышленной и звуковой частотой при высоких напряжениях до 15000 В.
Давайте выясним, что такое диодный столб и что такое диодный мост и в чём их отличия.
Выпрямительные диодные столбы - это полупроводниковые приборы, схема которых имеет несколько последовательно соединённых
выпрямительных диодов, собранных в единую конструкцию и имеющую два внешних вывода.
Последовательное соединение полупроводников в диодном столбе позволяет увеличить максимально допустимое обратное напряжение на
приборе (пропорционально количеству диодов внутри столба), однако в такое же количество раз увеличивается и параметр падения прямого
напряжения на диоде при заданном прямом токе через него. Поэтому, главной областью применения диодных столбов являются высоковольтные
выпрямители, предназначенные для преобразования напряжений, превышающих значения в несколько киловольт.
Несколько выпрямительных столбов, соединённых в соответствии с той или иной схемой включения и помещённых в один корпус, представляют
собой выпрямительный блок, осуществляющий преобразование переменного тока в постоянный.
Выпрямительные диодные мосты – это устройства, которые осуществляют двухполупериодное преобразование переменного тока в
пульсирующий постоянный ток и имеют в одном корпусе по четыре, или восемь диодов, соединённых между собой по мостовой схеме включения.

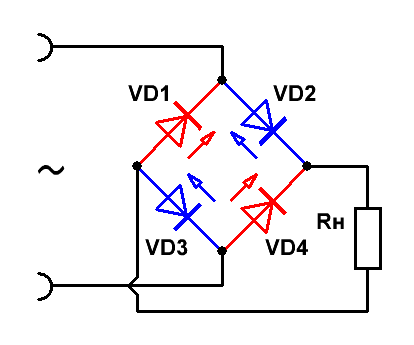

На приведённой схеме диоды VD1-VD4, соединённые по мостовой схеме, подключены к источнику переменного напряжения. В качестве нагрузки
выступает резистор Rн.

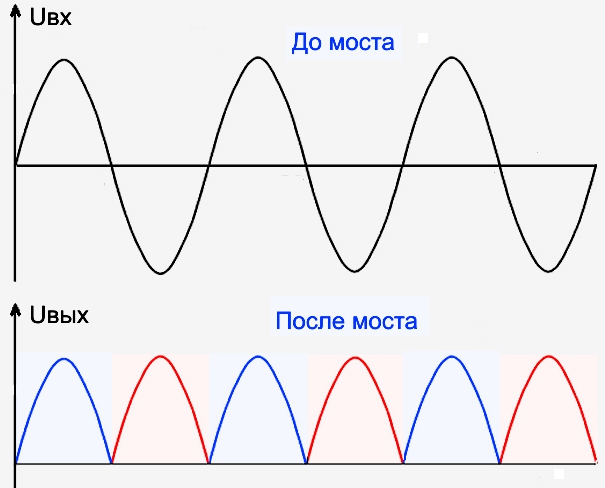

При прохождении положительной полуволны (синий цвет на диаграмме) к аноду диода VD2 приложено положительное напряжение, к катоду
VD3 - отрицательное, что вызывает их открытие и прохождение тока через данные диоды в нагрузку. В этот момент диоды VD1 и VD4
заперты и не пропускают ток, так как напряжение положительной полуволны для них является обратным.
При прохождении отрицательной полуволны начинают пропускать ток диоды VD1 и VD4, так как к их анодам приложено положительное
напряжение относительно катодов, а диоды VD2 и VD3 оказываются запертыми. При этом ток Iн протекающий через нагрузку Rн, что в случае
положительной полуволны, что в случае отрицательной является постоянным по направлению.
Выпрямительные диодные мосты являются основными компонентами в блоках питания и других электронных устройствах широкого назначения.
Частотный диапазон выпрямительных мостов невелик, предельная частота в большинстве случаев не превышает 50 кГц (хотя есть и исключения -
диодные мосты 2Ц301 позволяют работать с частотами до 500кгЦ), а мощность определяется в соответствии с максимально допустимым
прямым током.
В соответствии с этой характеристикой принята следующая классификация:
- Слаботочные диодные столбы и мосты, они используются в цепях с током не более 0,3 А.
Такие устройства, как правило, выполнены в пластмассовом корпусе и имеют малый вес и небольшие габариты.
- Устройства, рассчитанные на среднюю мощность, могут работать с током в диапазоне 0,3-10 А.
Условные обозначения электрических параметров, характеризующих свойства
выпрямительных диодных столбов и мостов:
Uоб/Uимп |
максимально допустимое постоянное (Uоб) или импульсное (Uимп) обратное напряжение
на диодном мосте или столбе. |
Iпр |
максимально допустимый постоянный (Iпр) ток через диодный мост или столб. |
Uпр/Iпр |
максимальное падение напряжения (Uпр) на мосте (столбе) при заданном прямом токе (Iпр) через
него. |
Io/Iом |
обратный ток диодного моста (столба) при предельном обратном напряжении.
Приводится для температуры +25 (Iо) и максимальной рабочей температуры (Iом). |
Tвос(Uо/Iпр) |
время восстановления (Твос) обратного сопротивления для его переключения при
заданном прямом токе (Iп) и обратном напряжении (Uо). |
Fмах |
максимальная рабочая частота диодного моста (столба). |
Диод |
Uоб/Uимп
кВ/кВ |
Iпр
мА |
Uпр/Iпр
В /мА |
Io/Iом
мкA/мкА |
Tвос(Uо/Iпр)
мкс( В/мА) |
Fмах
КГц |
Кор-
пус |
2Ц101А |
0.7/ |
10 |
8.3/50 |
10/100 |
|
20 |
15 |
2Ц102А
2Ц102Б
2Ц102В |
0.8/
1.0/
1.2/ |
100
100
100 |
1.5/100
1.5/100
1.5/100 |
50/150
50/150
50/150 |
|
1
1
1 |
16
16
16 |
КЦ103А |
2.0/ |
10 |
10/50 |
10/80 |
2 (500/20) |
100 |
15 |
1Ц104АИ |
1.0/2.0 |
10 |
8/50 |
150/5000 |
|
10 |
2 |
КЦ105А
КЦ105Б
КЦ105В
КЦ105Г
КЦ105Д |
/2
/4
/6
/7
/8.5 |
100
100
100
75
50 |
3.5/100
3.5/100
7.0/100
7.0/75
7.0/50 |
100/200
100/200
100/200
100/200
100/200 |
3 ( 30/1000
3 ( 30/1000
3 ( 30/1000
3 ( 30/1000
3 ( 30/1000 |
1
1
1
1
1 |
79
79
79
79
79 |
КЦ106А
КЦ106Б
КЦ106В
КЦ106Г
КЦ106Д |
4/
6/
8/
10/
2/ |
10
10
10
10
10 |
25/10
25/10
25/10
25/10
25/10 |
10/30
10/30
10/30
10/30
10/30 |
3.5(500/20 )
3.5(500/20 )
3.5(500/20 )
3.5(500/20 )
3.5(500/20 ) |
20
20
20
20
20 |
15
15
15
15
15 |
2Ц108А
2Ц108Б
2Ц108В |
/2
/4
/6 |
100
100
100 |
6/180
6/180
6/180 |
150/1000
150/1000
150/1000 |
0.9( 30/1000
0.9( 30/1000
0.9( 30/1000 |
50
50
50 |
17
17
17 |
КЦ109А |
/6 |
300 |
7/300 |
10/ |
1.5(300/6000 |
|
80 |
2Ц110А
2Ц110Б |
/10
/15 |
100
100 |
10/100
12/100 |
100/500
100/500 |
|
1
1 |
17
17 |
КЦ111А |
3/ |
1 |
12/1 |
0.1/0.5 |
|
20 |
59 |
2Ц112А |
2/ |
10 |
10/10 |
10/50 |
0.3( 50/20) |
|
49 |
2Ц113А1 |
1.6/ |
0.5 |
8/0.5 |
0.05/1.5 |
|
20 |
50 |
КЦ114А
2Ц114Б |
4/
6/ |
50
50 |
22/50
22/50 |
10/100
10/100 |
2.5(500/20)
2.5(500/20) |
10
10 |
15
15 |
2Ц116А |
5/5 |
100 |
24/100 |
5/100 |
2 ( 50/20) |
|
51 |
КЦ117А
КЦ117Б |
/10
/12 |
1300?
3000? |
35/10
35/10 |
1/10
1/10 |
0.3( 50/20)
0.3( 50/20) |
|
15
15 |
КЦ118А
КЦ118Б |
7/
10/ |
2
2 |
24/100
24/100 |
35/10
35/10 |
0.3( )
0.3( ) |
|
15
15 |
2Ц119А
2Ц119Б |
10/10
10/10 |
100
100 |
22/100
25/100 |
1/50
1/50 |
2.5(50 /20)
1.5(50 /20) |
20
20 |
51
51 |
КЦ122А
КЦ122Б
КЦ122В |
14/14
12/12
10/10 |
3
3
3 |
21/5
21/5
21/5 |
0.5/
1/
1/ |
|
16
16
16 |
97
97
97 |
КЦ123А1
КЦ123Б1
КЦ123В1
КЦ123Г1
КЦ123Д1
КЦ123Е1
КЦ123Ж1
КЦ123И1
КЦ123К1
КЦ123Л1
КЦ123С1
КЦ123Т1
КЦ123У1 |
/12
/12
/12
/10
/8
/6
/4
/2
/8
/8
/8
/8
/8 |
5
2
2
2
2
2
2
2
2
2
2
2
5 |
30/5
30/5
30/5
30/5
30/5
30/5
30/5
30/5
30/5
30/5
30/5
30/5
30/5 |
0.1/10
0.2/12
0.4/12
0.4/10
0.4/8
0.4/6
0.4/4
0.4/2
0.1/8
0.2/8
0.1/10
0.2/10
0.4/10 |
0.25(50/20)
0.25(50/20)
0.40(50/20)
0.40(50/20)
0.40(50/20)
0.40(50/20)
0.40(50/20)
0.40(50/20)
0.25(50/20)
0.25(50/20)
0.15(50/20)
0.15(50/20)
0.15(50/20) |
|
|
КЦ124А
КЦ124Б |
6/6.3
4/4.2 |
300
300 |
10/
10/ |
50/
50/ |
1.5( )
1.5( ) |
20
20 |
|
КЦ125А
КЦ125Б
КЦ125В |
10/10.5
8/8.4
6/6.3 |
100
100
100 |
15/
15/
15/ |
50/
50/
50/ |
1.5( )
1.5( )
1.5( ) |
20
20
20 |
|
КЦ126А
КЦ126Б
КЦ126В |
6/6.3
4/4.2
2/2.1 |
100
100
100 |
10/
10/
10/ |
50/
50/
50/ |
1.5( )
1.5( )
1.5( ) |
20
20
20 |
|
КЦ127А
КЦ127Б
КЦ127В
КЦ127Г
КЦ127Д |
10/10.5
8/8.4
6/6.3
4/4.2
2/2.1 |
30
30
30
30
30 |
15/
15/
15/
15/
15/ |
50/
50/
50/
50/
50/ |
1.5( )
1.5( )
1.5( )
1.5( )
1.5( ) |
20
20
20
20
20 |
|
КЦ128А
КЦ128Б
КЦ128В |
6/6.3
4/4.2
2/2.1 |
30
30
30 |
5/
5/
5/ |
50/
50/
50/ |
1.5( )
1.5( )
1.5( ) |
20
20
20 |
|
КЦ129А
КЦ129Б |
15/15.7
10/10.5 |
30
30 |
15/
15/ |
50/
50/ |
1.5( )
1.5( ) |
20
20 |
|
КЦ201А
КЦ201Б
КЦ201В
КЦ201Г
КЦ201Д
КЦ201Е |
/2
/4
/6
/8
/10
/15 |
500
500
500
500
500
500 |
3/500
3/500
6/500
6/500
6/500
10/500 |
100/250
100/250
100/250
100/250
100/250
100/250 |
|
1
1
1
1
1
1 |
18
18
18
18
18
18 |
КЦ202А
КЦ202Б
КЦ202В
КЦ202Г
КЦ202Д
КЦ202Е |
/2
/4
/6
/8
/10
/15 |
500
500
500
500
500
500 |
3/500
3/500
6/500
6/500
6/500
10/500 |
100/250
100/250
100/250
100/250
100/250
100/250 |
|
1
1
1
1
1
1 |
18
18
18
18
18
18 |
2Ц203А
2Ц203Б
2Ц203В |
/6
/8
/10 |
1000
1000
1000 |
8/1000
8/1000
8/1000 |
100/500
100/500
100/500 |
|
1
1
1 |
18
18
18 |
2Ц204А |
/6 |
1000 |
11/1000 |
10/ |
0.22(/1000) |
50 |
|
2Ц301А
2Ц301Б
2Ц301В |
0.075/.075
0.050/.075
0.030/.075 |
200
200
200 |
1/50
1/50
1/50 |
0.002/
0.002/
0.002/ |
0.4 (20/5 )
0.4 (20/5 )
0.4 (20/5 ) |
500
500
500 |
14
14
14 |
КЦ303А
КЦ303Б
КЦ303В
КЦ303Г
КЦ303Д
КЦ303Е
КЦ303Ж
КЦ303И
КЦ303К
КЦ303Л
КЦ303М
КЦ303Н |
/0.1
/0.2
/0.3
/0.4
/0.5
/0.6
/0.1
/0.2
/0.3
/0.4
/0.5
/0.6 |
1000
1000
1000
1000
1000
1000
2000
2000
2000
2000
2000
2000 |
2.5/1000
2.5/1000
2.5/1000
2.5/1000
2.5/1000
2.5/1000
3.0/2000
3.0/2000
3.0/2000
3.0/2000
3.0/2000
3.0/2000 |
500/
500/
500/
500/
500/
500/
500/
500/
500/
500/
500/
500/ |
|
|
|
КЦ401А
КЦ401Б
КЦ401В
КЦ401Г
КЦ401Д |
0.5/
0.5/
0.5/
0.5/
0.5/ |
400
250
200
500
400 |
|
|
|
1
1
1
1
1 |
|
КЦ402А
КЦ402Б
КЦ402В
КЦ402Г
КЦ402Д
КЦ402Е
КЦ402Ж
КЦ402И |
0.6/
0.5/
0.4/
0.3/
0.2/
0.1/
0.6/
0.5/ |
1000
1000
1000
1000
1000
1000
600
600 |
|
|
|
5
5
5
5
5
5
5
5 |
|
КЦ403А
КЦ403Б
КЦ403В
КЦ403Г
КЦ403Д
КЦ403Е
КЦ403Ж
КЦ403И |
0.6/
0.5/
0.4/
0.3/
0.2/
0.1/
0.6/
0.5/ |
1000
1000
1000
1000
1000
1000
600
600 |
|
|
|
5
5
5
5
5
5
5
5 |
|
КЦ404А
КЦ404Б
КЦ404В
КЦ404Г
КЦ404Д
КЦ404Е
КЦ404Ж
КЦ404И |
0.6/
0.5/
0.4/
0.3/
0.2/
0.1/
0.6/
0.5/ |
1000
1000
1000
1000
1000
1000
600
600 |
|
|
|
5
5
5
5
5
5
5
5 |
|
КЦ405А
КЦ405Б
КЦ405В
КЦ405Г
КЦ405Д
КЦ405Е
КЦ405Ж
КЦ405И |
0.6/
0.5/
0.4/
0.3/
0.2/
0.1/
0.6/
0.5/ |
1000
1000
1000
1000
1000
1000
600
600 |
|
|
|
5
5
5
5
5
5
5
5 |
|
КЦ407А |
0.3/0.4 |
500 |
|
|
5.0(200/50) |
20 |
60 |
КЦ409А
КЦ409Б
КЦ409В
КЦ409Г
КЦ409Д
КЦ409Е
КЦ409Ж
КЦ409И |
0.6/
0.5/
0.4/
0.3/
0.2/
0.1/
0.2/
0.1/ |
3000
3000
3000
3000
3000
3000
6000
6000 |
|
|
|
1
1
1
1
1
1
1
1 |
|
КЦ410А
КЦ410Б
КЦ410Б
КЦ412А
КЦ412Б
КЦ412Б |
0.05/
0.1/
0.2/
0.05/
0.1/
0.2/ |
3000
3000
3000
1000
1000
1000 |
|
|
|
|
61
61
61
61
61
61 |
1Ц104 |
2Ц301 |
2Ц101, КЦ103, КЦ106, КЦ114, КЦ117, КЦ118 |
2Ц102 |
2Ц108, 2Ц110 |
КЦ201, КЦ202, 2Ц203 |
2Ц112 |
2Ц113 |
2Ц116 |
КЦ407 |
КЦ410 |
КЦ105 |
КЦ109 |
КЦ122 |
|
