Импульсные стабилизаторы напряжения на ИМС LM2576 и LM2596

Импульсные стабилизаторы напряжения на микросхемах LM2576 и LM2596 (1,5-50 В) для блоков питания с регулируемым выходным напряжением и высоким КПД

Регуляторы серии LM2576 это монолитные интегральные схемы, которые обеспечивают все активные функции понижающего импульсного стабилизатора, поддерживающие максимальный ток 3А в линии нагрузки. Эти устройства доступны в версиях как с фиксированными, так и с изменяемыми выходными напряжениями, требуют минимальное количество внешних компонентов, просты в использовании, работают на частоте встроенного генератора 52 кГц.
Полезным бонусом является введённая в LM2576 схема защиты, срабатывающая при превышении тока нагрузки сверх положенных 3А.

Для наших регулируемых целей подойдут микросхемы с маркировкой LM2576ADJ (с максимальным входным напряжением 40 Вольт), либо LM2576HV-ADJ (с входным напряжением до 55 Вольт).

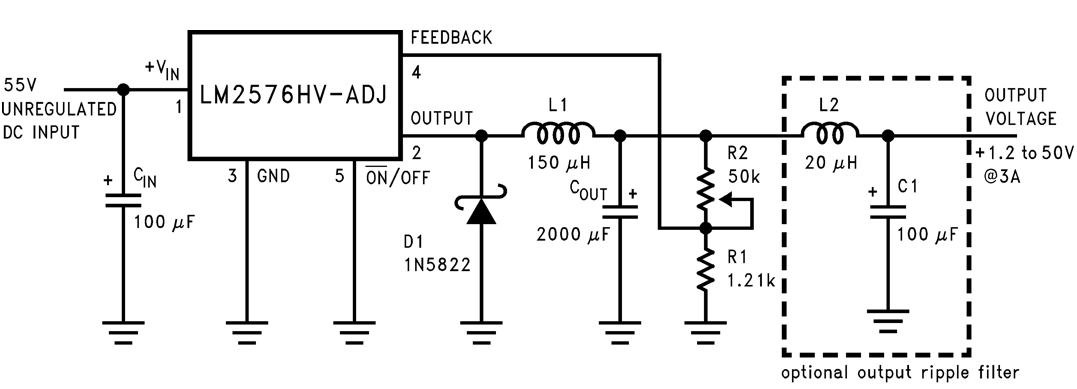

Принципиальная схема регулируемого блока питания взята прямиком из datasheet-а на микросхему.

Рис.1 Схема регулируемого импульсного стабилизатора на LM2576

В сети эта же схема повсеместно гуляет и для устройств, построенных на микросхеме LM2596, работающей с большей частотой встроенного генератора, и, соответственно, с уменьшенными значениями индуктивностей.
Это не совсем правильно! У LM2596 схема включения согласно технической документации построена несколько иначе, чем у LM2576. Поэтому будьте бдительны – есть нюансы.

На схеме я умышленно не стал рисовать трансформатор и диодный мост, чтобы не ограничивать выбор радиолюбителя только силовыми низкочастотными трансформаторами. Данный регулируемый стабилизатор с не меньшим успехом можно совокупить и с импульсным источником напряжения, к примеру, таким, как приведён на странице по ссылке   ссылка на страницу.

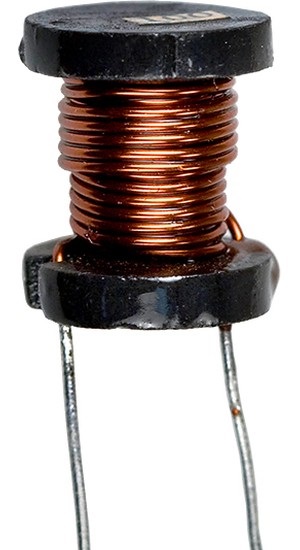

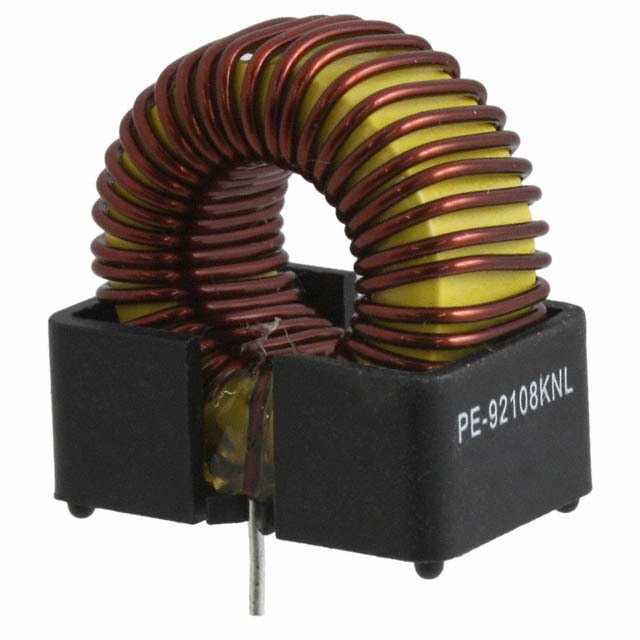

В качестве L1 производитель рекомендует промышленный дроссель на жёлтом кольце PE-92108 (Рис.2 слева), но не кто не мешает вооружиться и дроссельком отечественного производителя (КИГ), намотанном на цилиндрическом магнитопроводе (Рис.2 справа).


Рис.2 Дроссель для импульсного стабилизатора на LM2576

На мой непредвзятый взгляд купить готовый дроссель проще, чем искать подходящий сердечник для самостоятельной намотки. Однако для желающих самолично вырастить дубраву из жёлудя, вполне подойдут кольца, выдернутые из блока питания ПК, либо AMIDON-овские из карбонильного железа жёлто-белого цвета (материал 26), либо сине-зелёные (материал 52).
Главное, чтобы полученное моточное изделие обладало индуктивностью 150мкГн и пропускало токи – не менее 3А. Намоточный провод должен иметь диаметр 1мм.

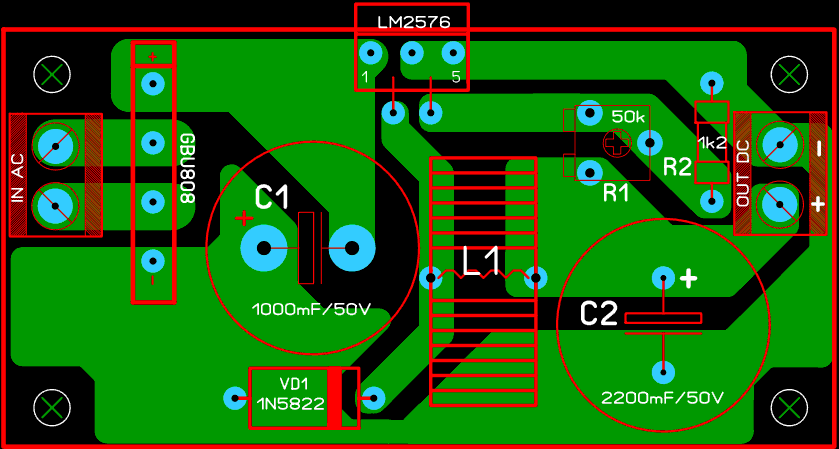

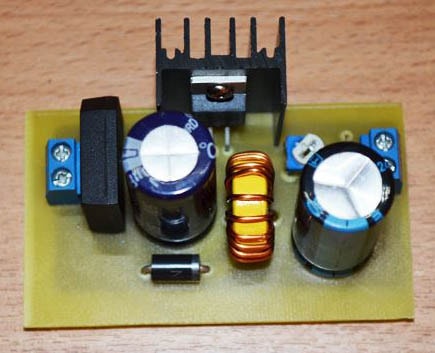

В качестве иллюстрации к нашей повести приведу пример радиолюбительской реализации регулируемого блока питания на LM2576, позаимствованный с сайта www.komitart.ru (Рис. 3).


Рис.3 Пример реализации регулируемого стабилизатора на LM2576

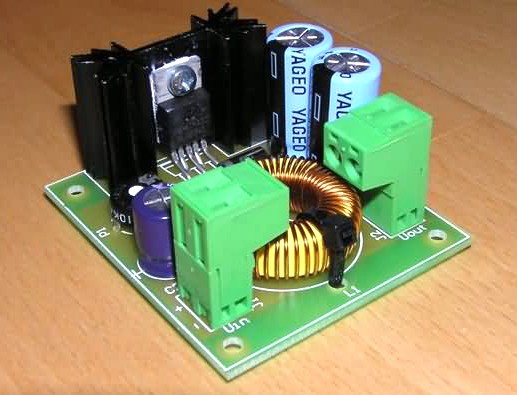

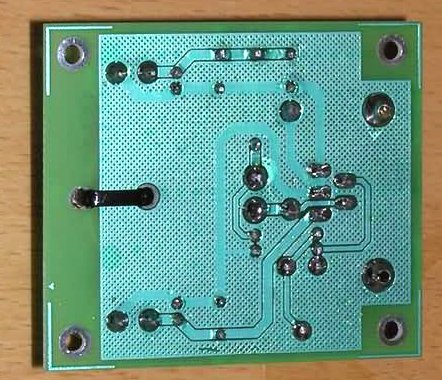

И для кучи пример преобразователя напряжения с сайта http://320volt.com (Рис. 4).


Рис.4 Реализация ещё одного регулируемого стабилизатора на LM2576

Что тут скажешь?
Отечественный радиолюбитель явно сэкономил на размере кольца, да и количество витков – немного из другой оперы.
В буржуйском варианте всё отлично! Особенно порадовала обширная "земля", которая является хорошим подспорьем, как для овощеводов Якутии, так и для всех тех, кто ведёт суровую борьбу против высокочастотных наводок и помех в устройствах со значительными величинами протекающих импульсных токов.

К сожалению, оба ваятеля проигнорировали выходной фильтр L2-C1 (Рис.1), который производитель микросхемы обозначил как необязательный (опционный) причиндал. А зря!

Если стабилизированный источник планируется использовать для запитывания не только моторов, лампочек и светодиодов, то значение уровня пульсаций выходного напряжения является не менее важным, чем параметр стабильности выходного напряжения. Тут-то и должна вступить в действие опционная LC-цепочка, позволяя снизить величину этих пульсаций в десяток-другой раз.

Теперь, что касается импульсных регулируемых стабилизаторов напряжения на микрсхеме LM2596.
Максимальное входное напряжение для этих микросхем ограничено значением 40В, соответственно максимальное стабилизированное напряжение на выходе составляет величину 37В, максимальный ток нагрузки – 3А.
Казалось бы – всё хуже, чем у LM2576HV. И на кой оно нам надо?
А тут всё дело в в том, что микросхемы серии LM2596 работают на частоте встроенного генератора не 52, а 150кГц, позволяя использовать компоненты фильтра меньших номиналов, а соответственно, и меньших размеров.

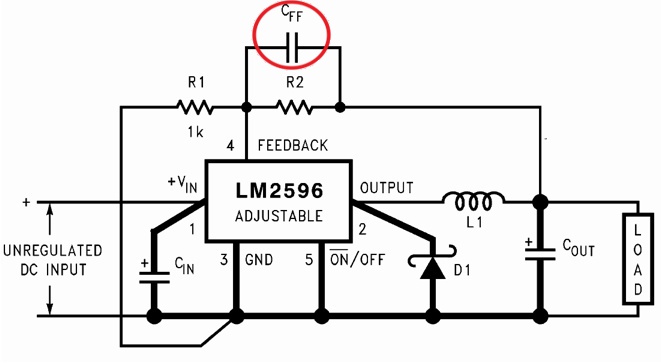

Приведём схему включения LM2596 согласно datasheet-а.

Рис.5 Схема включения LM2596

Cin — 470 μF, 50-V, Aluminum Electrolytic Nichicon PL Series
Cout — 330 μF, 35-V Aluminum Electrolytic, Nichicon PL Series
D1 — 5A, 40V Schottky Rectifier, 1N5825
L1 — 47 μH,
R1 — 1 kΩ, 1%

Всё достаточно близко к схеме включения M2576, представленной на Рис.1. И разница в значении R1 1 кОм, против 1,2 кОм, скорее всего ни на что не повлияет. По большому счёту – всё различие только в компенсационном конденсаторе Cff, обеспечивающем, по убеждению производителя, дополнительную стабильность работы устройства.
Значение номинала этого конденсатора находится в диапазоне 390pF...33nF в зависимости от выходного напряжения. Если стабилизатор предполагается делать регулируемым, его значение следует выбрать в диапазоне 1...1,5 nF.

При разработке конструктива и печатных плат стабилизаторов на микросхемах LM2576 и LM2596 переменный резистор R2, регулирующий выходное напряжение, следует располагать в непосредственной близости к печатной плате (длина соединительных проводов не должна превышать 3...5 см).
