Вопросы и ответы по теме
Схема УНЧ класса А на полевых транзисторах, построенная по архаичной ламповой схемотехнике.
Попробуем заставить транзисторы петь тёплым ламповым хором.
https://vpayaem.ru/amplifier.html
Александр 02.01.2026:
Григорий, с новым годом Вас, всех благ. Пишу, так как наконец-то запустил усилитель и каждый вечер наслаждаюсь его четким звуком и детализацией.
Трансформаторы – тороиды отдельные для каждого канала, электронный дроссель по Вашей схеме, темброблок тоже по Вашей схеме на трех ск. Все заработало.
Подключил акустику "ОДА 15 АС-213" 4 ома. Музыку включаю с айфона, айпада (лучше источника у меня пока нет). Вообще хороший источник воспроизведения
звука еще надо постараться найти. Сейчас займусь эстетикой, доведу до товарного внешнего вида, как смогу, конечно, потом вам вышлю фото
снаружи и внутри.
Автор 05.01.2026:
Спасибо, и вас с прошедшим и всеми наступающими! Ну вот – дело сдвинулось, осталось не так уж и много. Так что желаю удачи и успехов в Новом году!
Александр 23.01.2026:

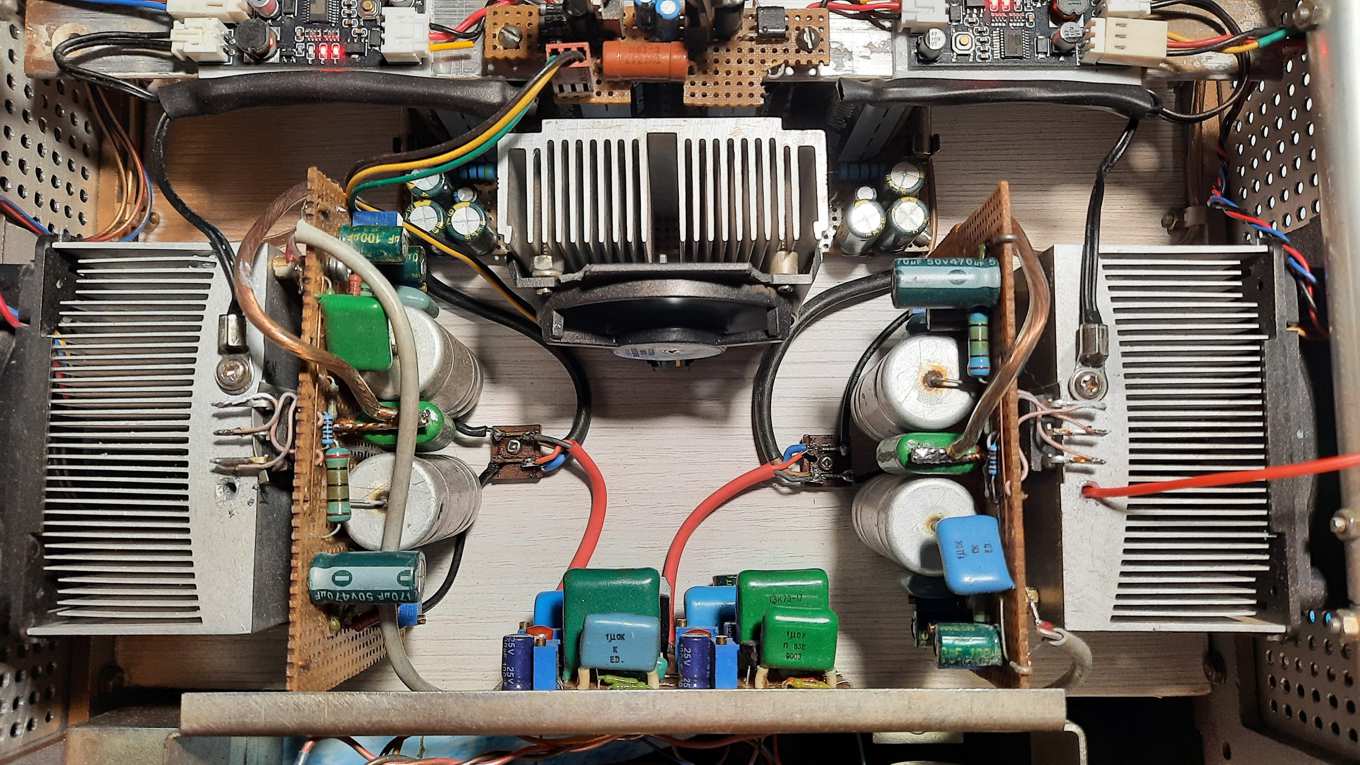

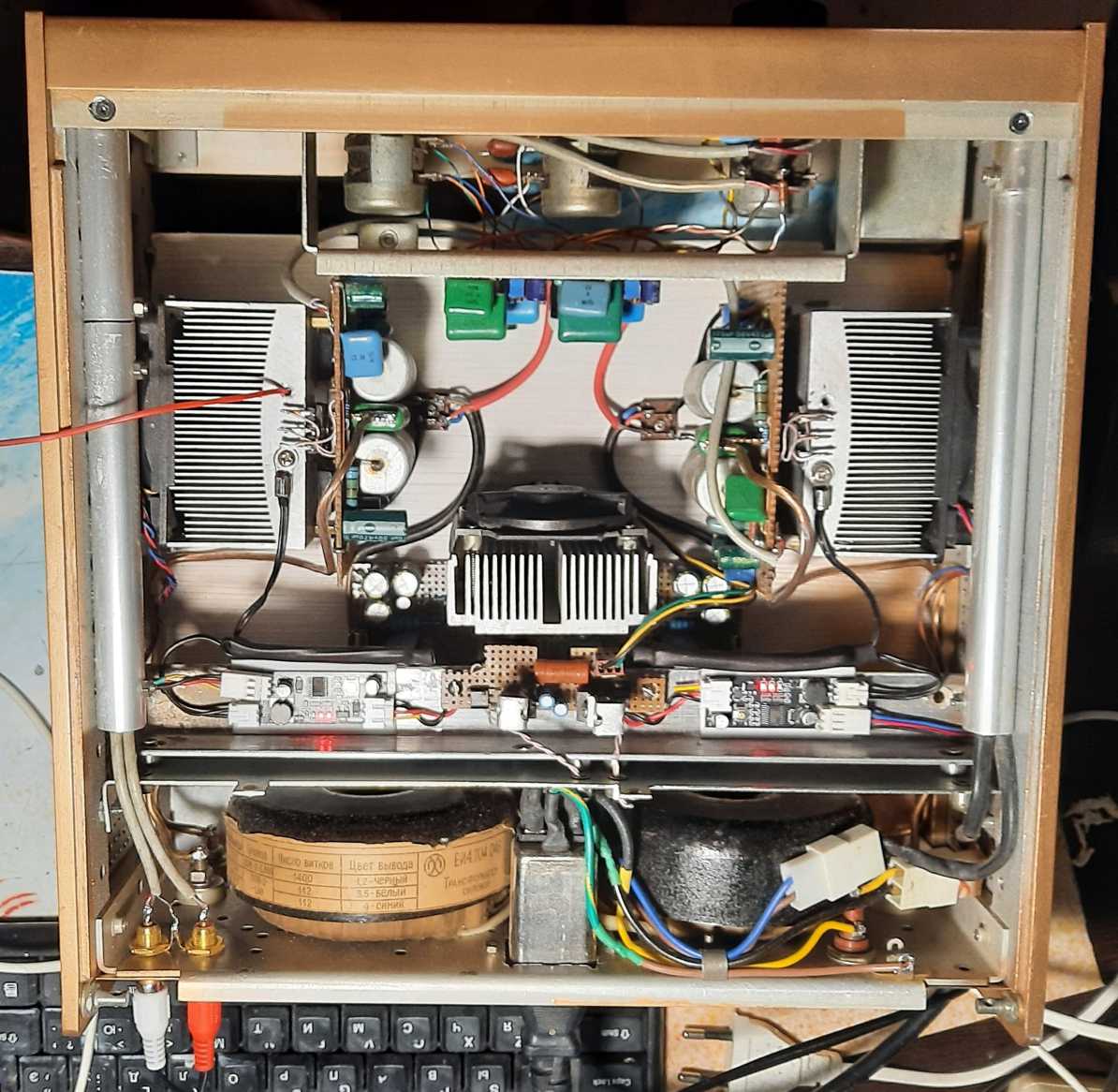

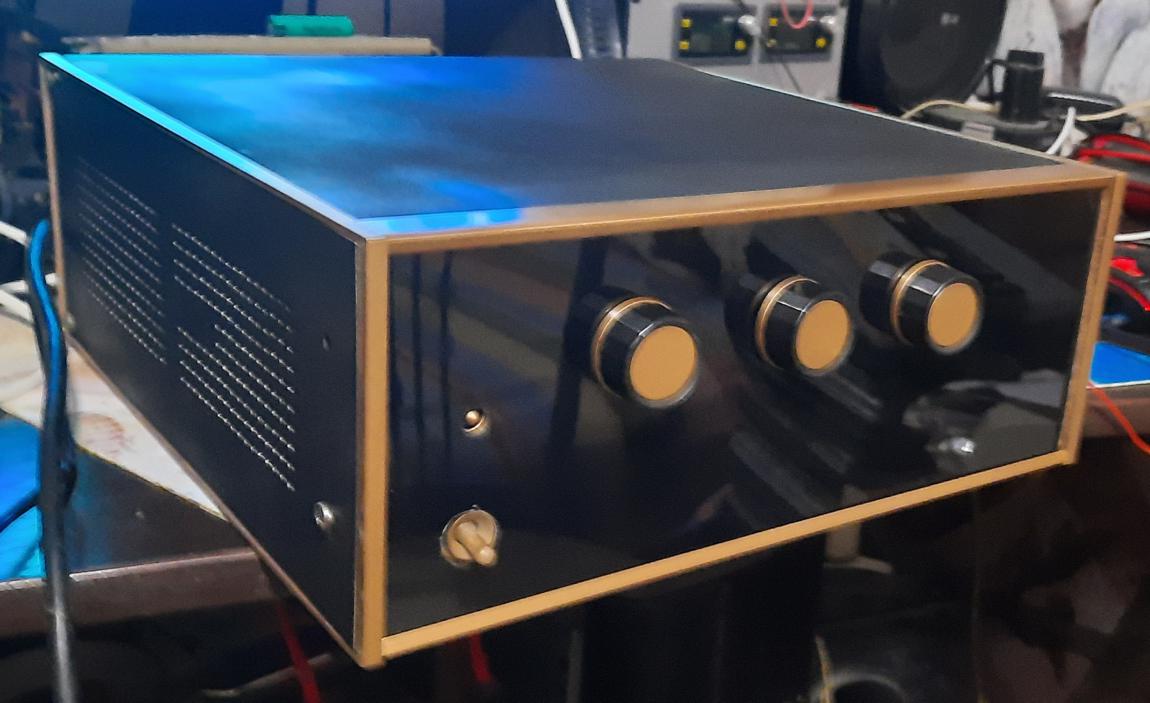

Высылаю отчет. Корпус дюралевый от советского генератора ГЗ-118. Внутри 2 отдельных моноблока. Отдельное питание 40 вольт для каждого канала,
реализованное на электронном дросселе с Вашего сайта. Защита по первичке и вторичке плюс защита от перегрева. Радиаторы вместе с кулерами от компьютера
управляются термоконтроллерами, стабилизируют температуру на уровне 50 градусов. При включении холодного усилителя кулеры молчат, чтобы усилитель
быстрее прогрелся до рабочего режима.
Каждый вечер после работы включаю музыку через этот усилитель и наслаждаюсь звуком. Я в восторге и друзья заценили серьезно.
НУ ВОТ И ВСЕ, КАЗАЛОСЬ БЫ, НО ТОЧКУ НЕ СТАВЛЮ, сейчас мастерю акустику к нему, так что мне пока не скучно.
Автор 27.01.2026:
Отличная работа – хоть на обложку журнала Радио 70-ых годов. Там похожие конструкции были. Когда пролистывал – радовали не по-детски.
Сергей 12.02.2026:
Добрый день! Собрал по вашей схеме УНЧ класса А на полевых транзисторах, построенный по архаичной ламповой схемотехнике. Никаких проблем при сборке
и настройке. Звук нравится, спасибо за схему!
На паяльнике есть моя тема
forum.cxem.net.

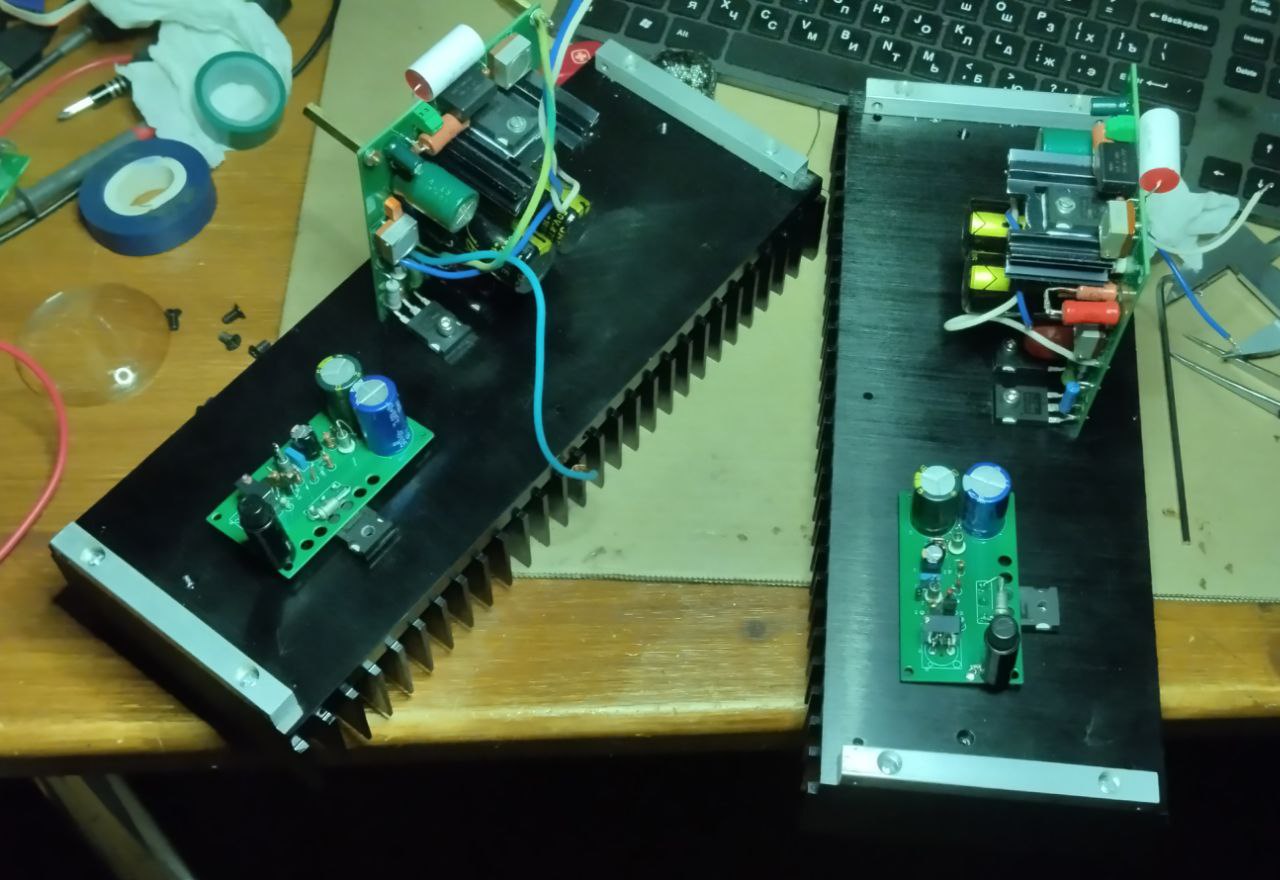

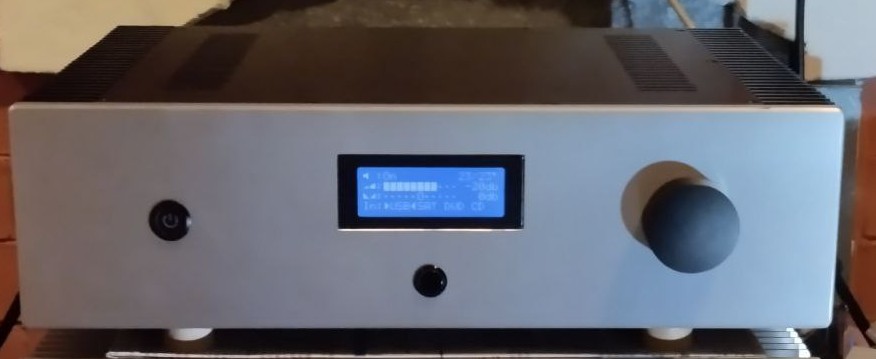

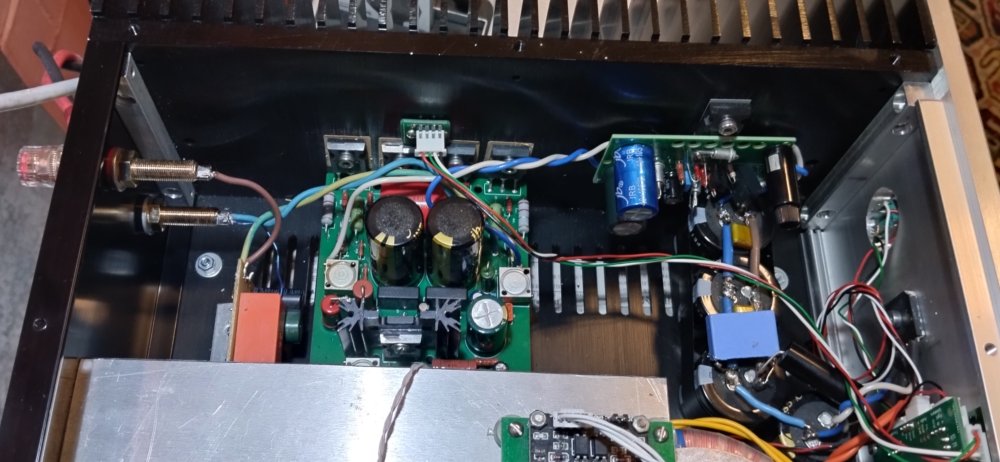

Заказал у китайцев заводские платы и пересобрал макет на них. Поместил всё в нормальный корпус.
Автор 13.02.2026:
Приветствую, Сергей! И вам спасибо за обратную связь! Пробежался по вашей теме – удалось вам найти нужный трансформатор и выставить “нормальный” ток?
Какую музыку слушаете, на какую акустику?
Сергей 14.02.2026:
Трансформатор из Arcam alfa6, был у меня такой. Дохловат трансик. Поэтому сейчас усилитель работает с током покоя 250 мА на пару.
При этом питание 32в, до стабилизатора 35-36. Думаю заказать что-то помощнее.
Почему с 2-мя парами? Просто чуть позже думаю попробовать симметричный. И поставить его на то же место. А там уже и отверстия под вторую пару..
Слушаю в основном джаз и всякое околоджазовое. Слушаю много.
Акустика у меня Tannoy Profile 637, полочники ASW Genius 100 ( с ВЧ Т290.1.4 асалаб) и самодельные – Асалабовский проект Зита, но в своем корпусе.
Усилители давно делаю (этот уже 13-й ) с контроллером и РГ моего хорошего знакомого Михаила aka Сигнус. Проводов от них много, но на звук они не влияют.
Автор 14.02.2026:
Tannoy Profile 637 – это очень подходящая акустика для данного усилителя. Только для того чтобы реализовать (и услышать) все его достоинства, необходим
класс А – т. е. ток покоя выходных транзисторов 1,1…1,2 А.
|
