Вопросы и ответы по теме
Мощный УНЧ на полевых транзисторах
Схема простого высококачественного усилителя мощности звуковых частот с выходной мощностью 200Вт
https://vpayaem.ru/amp_AB.html
Вопрос:
Да. супруга сразу сказала, что исполнитель ближе стал.

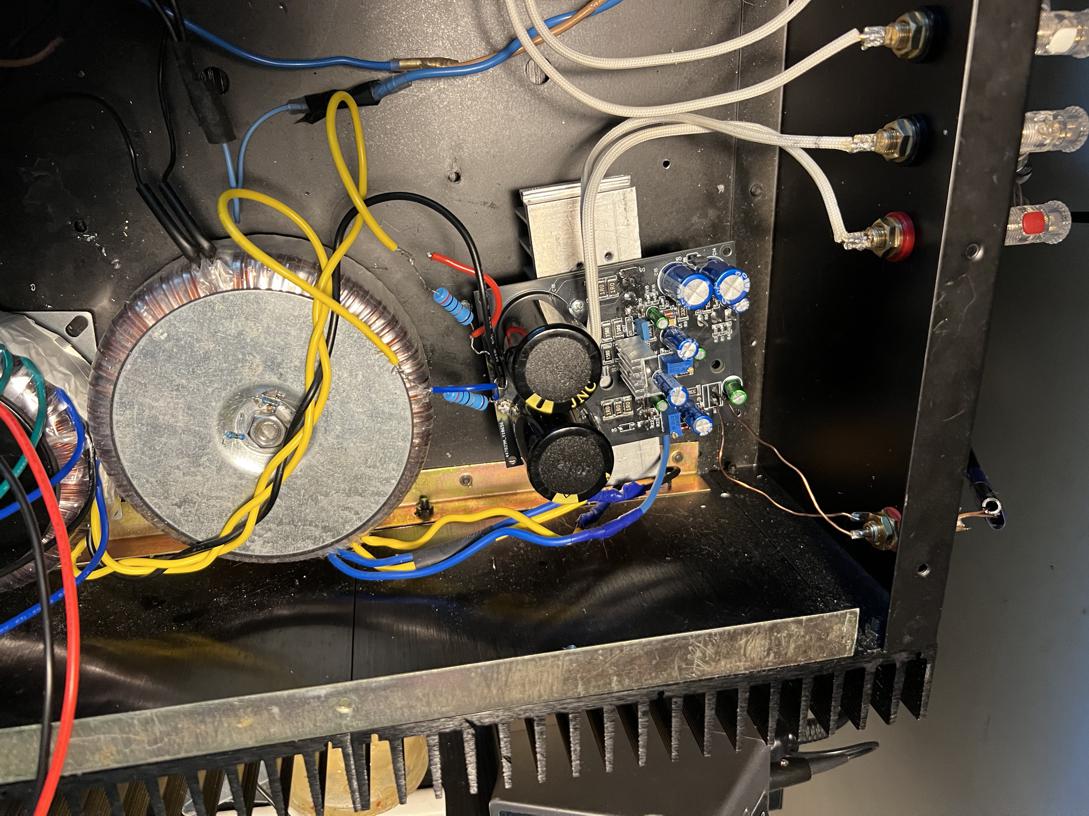

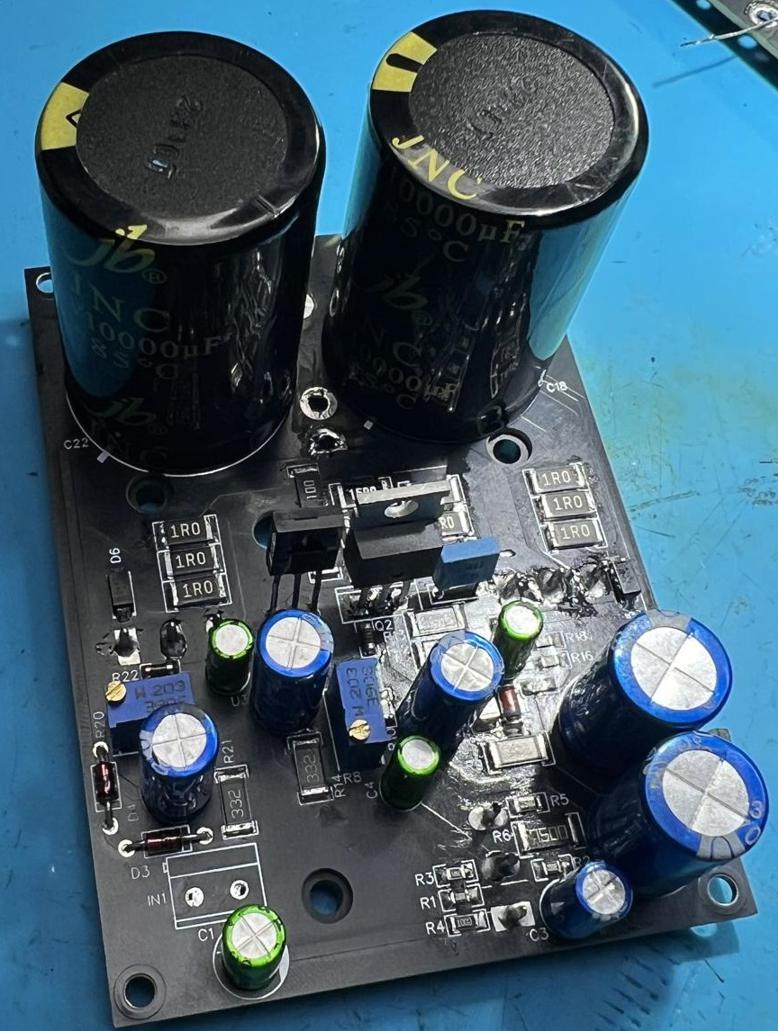

Мягкий пуск пока вручную, через резисторы 20 Ом 3 Вт. Реле с задержкой для старта сделаю позже. Запитал его пока что от 32 вольт. Ток Т1 сейчас 14 мА вместо 25.
Плавает ток покоя и ноль на выходе, стабилитроны пока еще на радиатор не крепил, может это решит проблему. Но при всем при этом он перепел и мой хороший
АБ и мой Д класс.
Ответ:
Ноль плавает и у фирменного Дартзила (±590mV max). У вас какие флуктуации по выходному напряжению и току?
И что там у вас за алюминиевая штуковина под платой - это и есть радиатор?
Вопрос:

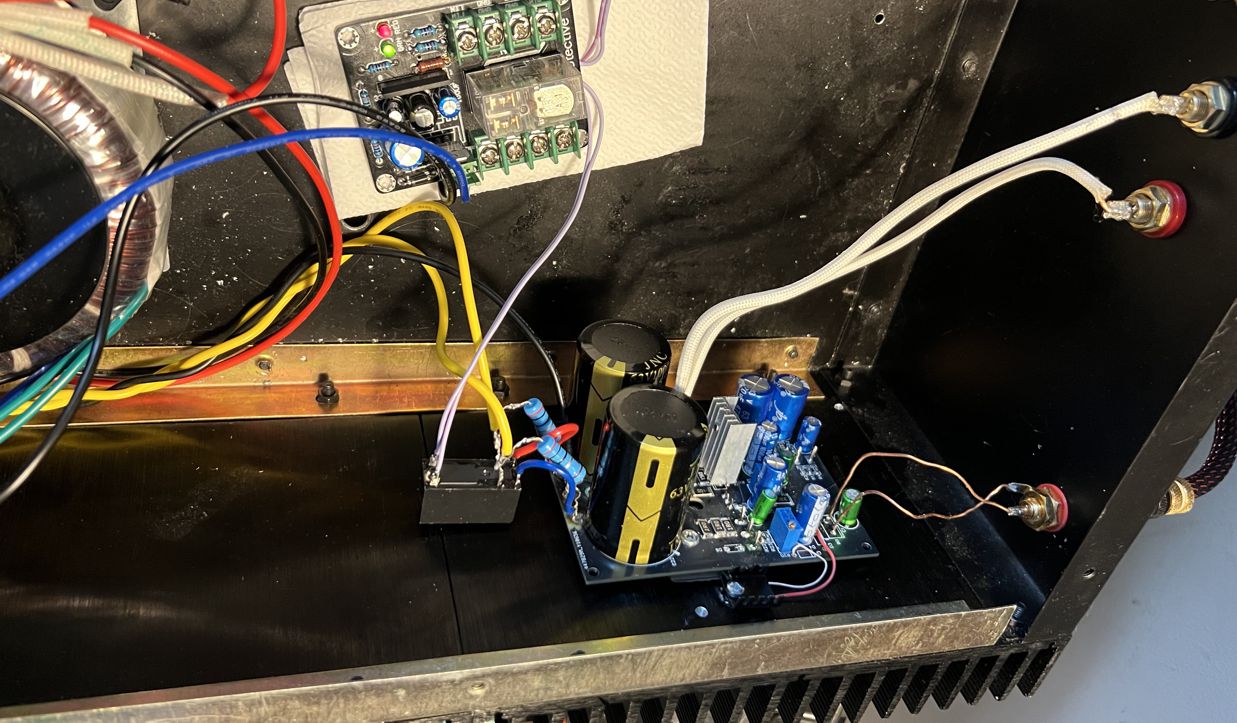

Спасибо вам за консультации! С нормальными радиаторами все отлично заработало. Прицепил реле задержки.
Ответ:
И как сейчас работает ваше хозяйство - как меняется ток покоя при прогреве, насколько плавает постоянка?
Кстати, какой у вас номинал электролитов в источнике питания?
Вопрос:
По току покоя отпишусь, вроде бы 150-200, изменения сегодня ловил от старта и до прогона на хорошей мощности. После прогрева ноль особо не уходил,
в пределах 0.2 в. Как будто детали обкатались и устаканились режимы.

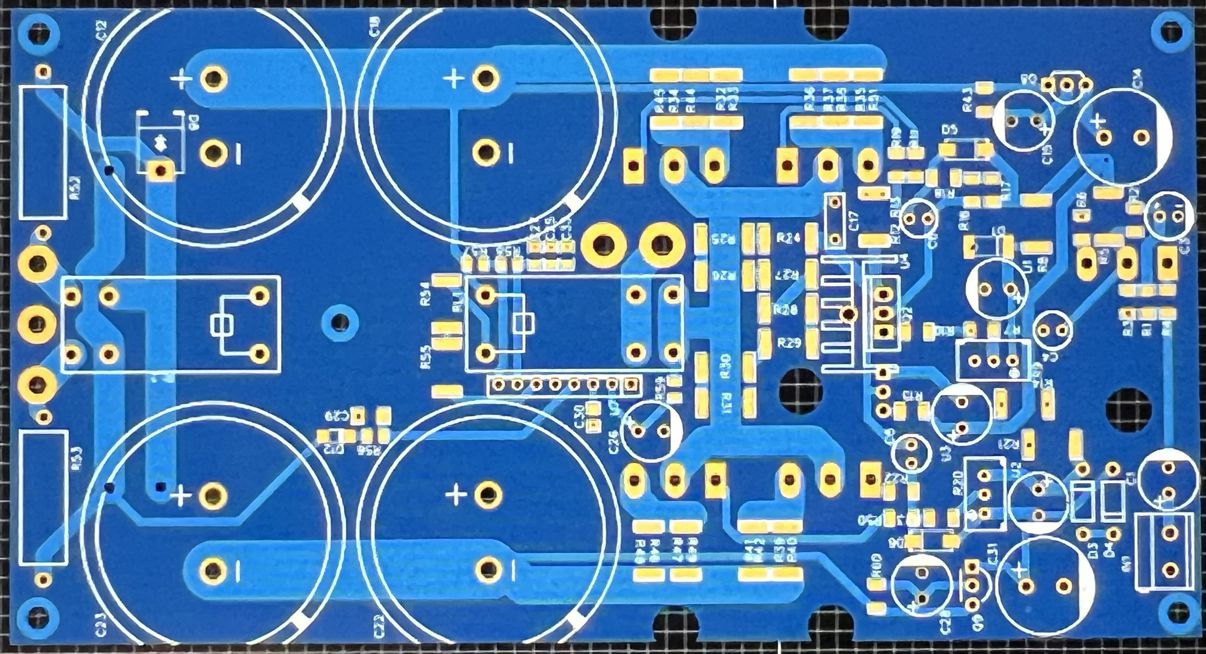

Конденсаторы пока небольшие, по 10000. Сейчас рисую новую плату, там уже 2 по 22000 в плечо.
Ответ:
Не обкатались, просто с увеличением радиатора транзисторы стали работать в нормальном для себя режиме. Это всё-таки ключевые транзисторы,
в аналоговых цепях ведут себя капризней латералов. Не забывайте обращать внимание на допуск напряжения С11!
Вопрос:
Кстати да, спасибо. Не обратил внимания, что там двойной размах может быть.
Вопрос:

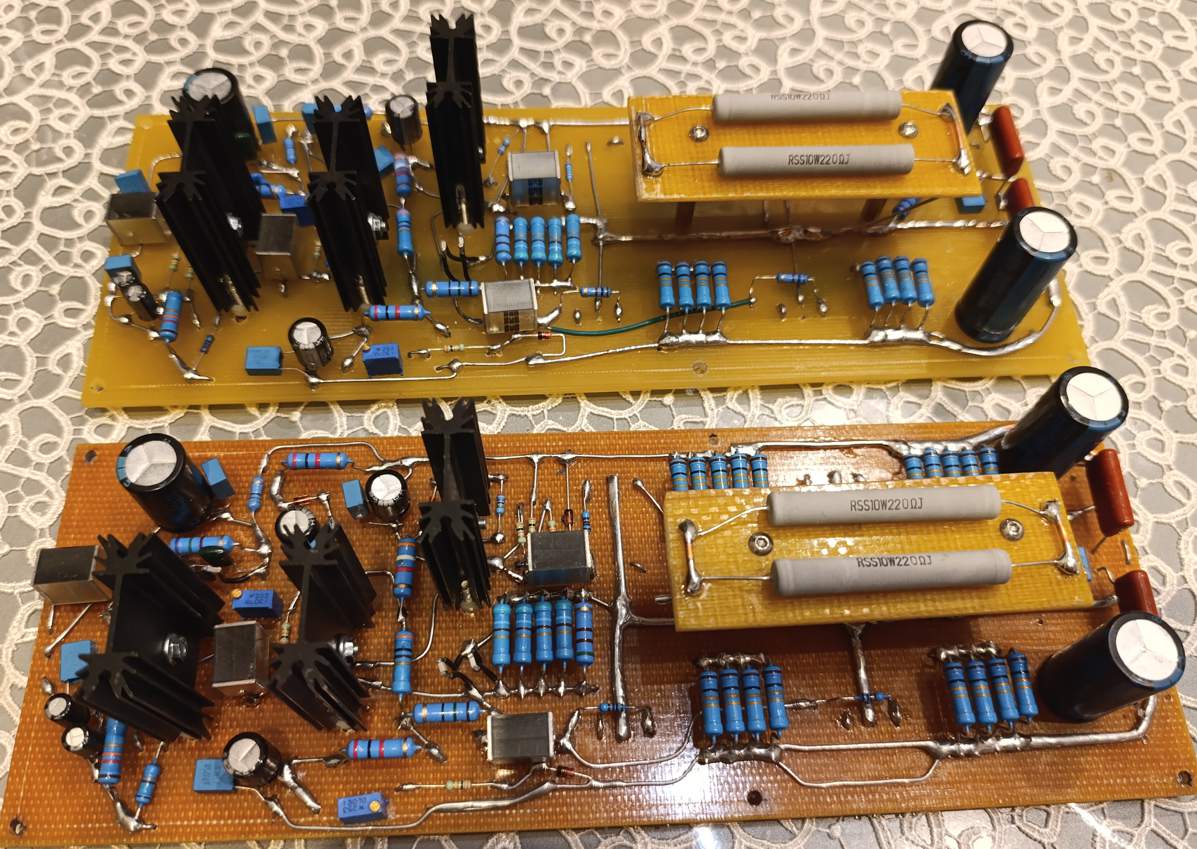

Доброго времени! Благодарю Вас за прекрасные схемы. Шикарно звучит!
Ответ:
И вам спасибо за обратную связь! Монтажу вашему глаз радуется – в лучших традициях ламповых конструкций. Электролиты то ли плёнкой, то ли керамикой
зашунтировали – молодец! Какие-то кубики, похожие на металлические – это что?
Вопрос:
Зашунтировал электролиты пленкой. Кондеры, которые выглядят похожими на металлические, это, по-моему, TDK пленка.

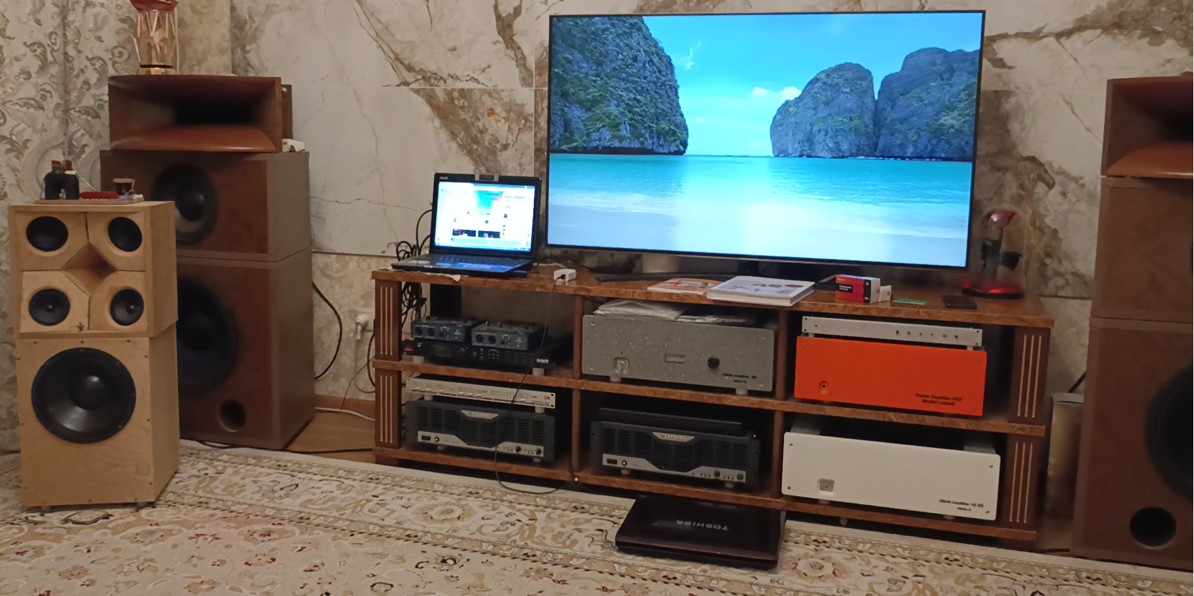

Моё хозяйство:
Ответ:
Акустику, я так понимаю, сами делаете?
Вопрос:
Акустику делаем с другом. Фильтра сам считаю.
Ответ:
Другу привет! Обоим – респект и уважуха!
|
