УКВ ЧМ передатчик с радиусом действия 5 км.

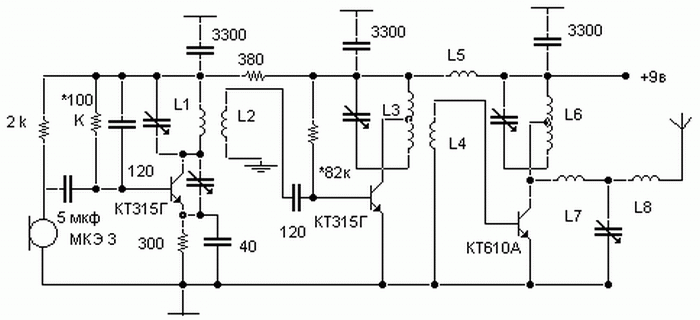

Схема простого радиопередатчика.


Схему этого незамысловатого передатчика я выбрал из соображений отсутствия бросающихся в глаза заметных косяков и максимальной простоты представленной конструкции.
А ведь именно эти косяки и являются неотъемлемым признаком, большинства гуляющих по интернету подобных схем, скорее всего, придуманных людьми, никогда до этого не занимающимися радиосвязью.

Ну, да и ладно, безграмотность не порок, а проявление свободомыслия в сети, поэтому сразу перейдём к схеме, сдобренной авторским описанием.



«Схема хорошо работает только после подгона всех деталей, помеченных *.
Желательно заэкранировать задающий генератор с предусилителем от оконечного каскада.

Если будет сильно плавать частота, то необходимо коллектор транзистора в задающем генераторе пересадить на середину L1 так, как это сделано с L3. При этом подстроечный конденсатор по прежнему должен соединять коллектор и эмиттер.

L1 - 5 витков провода ПЭЛ-0.5 на оправке диаметром 5 мм.
L2, L4 - 3 витка.
L3, L6 - 3+3 витка.
L5 - 25 витков.
L7, L8 - 2 витка.
Все подстроечные конденсаторы 5..25 пФ

Питается схема от любого источника питания напряжением 9В, это может быть батарея КРОНА или же сетевой блок питания.

На первом транзисторе собран задающий генератор и модулятор. Высокая мощность радиопередатчика достигается за счет использования дополнительного каскада усиления мощности ВЧ, собранного на транзисторе КТ610 и предшествующего ему каскада усиления ВЧ, собранного на транзисторе КТ315.

Если такой мощности передатчика не нужно то схему можно значительно упростить, исключив каскад усиления ВЧ сигнала. Антенну в таком случае подключаем к среднему отводу катушки L3. Таким образом мощность радиопередатчика снизится и дальность действия его составит 800м - 1км.

Если нужна дальность действия порядка 50-200 метров то можно исключить оба каскада усиления ВЧ на транзисторах КТ610 и КТ315, оставляем только задающий генератор на первом транзисторе. В данном случае катушка L2 уже не понадобится, антенну подключаем через конденсатор 5-10 пФ к коллектору транзистора в задающем генераторе.

Наладка радиопередатчика сводится к подбору значений резисторов, что помечены на схеме звездочкой. Также рекомендуем поместить задающий генератор в экран, это повысит стабильность работы задающего генератора и предотвратит помехи от усилителей ВЧ.

Все катушки - бескаркасные, диаметр намотки 5мм, используется провод ПЭЛ-0,5. В качестве временного каркаса для намотки катушек индуктивности можно использовать сверло диаметром 5мм.

В качестве антенны можно использовать кусок медного провода диаметром 0,4-2мм и длиной порядка 70-100см.

Внимание! Схема предоставлена в учебных и экспериментальных целях. Вся ответственность за использование мощного радиопередатчика без соответствующих разрешений ложится на того кто его изготовил и использует.»


Как будто бы - всё нормально. Только использование транзисторов КТ315 с граничной частотой коэффициента передачи тока в схеме с общим эмиттером (fгр) – 250 МГц, как-то не очень.
Как-то оно не вяжется, это кружево, с КТ315 на рабочих частотах около 100Мгц. Куда лучшим выбором окажутся - КТ368.

КТ610 - нормальные пацанские транзисторы, только многие на форумах жалуются на то, что дорогие, да улетают из данной схемы стаями в далёкие страны и лучшие миры.

Так и должны улетать! Чего жаловаться-то?

Пока катушка L6 не настроена в резонанс с передаваемой частотой, выходной транзистор работает на очень низкое сопротивление колебательного контура, находящегося вне полосы пропускания. Вот и перегружается прибор от недопустимых токов коллектора.

А можно что-нибудь сделать, чтобы полупроводник не обижался и не накрывался медным тазом?

Нет ничего невозможного на образовательном портале www.eblo.org !

Впаиваем между верхним выводом L4 и базой выходного транзистора подстроечный резистор номиналом 5 - 10 кОм, устанавливаем его в положение максимального значения, подключаем миллиамперметр между схемой и источником питания, врубаем источник питания, измеряем ток потребления.
Плавно уменьшаем значение подстроечного резистора до тех пор, пока ток потребления нашей схемы не увеличится на 10 мА.
Подстроечным конденсатором, запараллеленным с L6 настраиваем колебательный контур в резонанс с передаваемой частотой.
После проделанных манипуляций, либо выпаиваем подстроечный резистор, либо (что значительно лучше при наличии высокочастотного осциллографа) уменьшаем его значения до тех пор, пока сигнал на выходе не достигнет максимальной амплитуды, но при этом всё ещё будет сохранять красивую синусоидальную форму.

Ясен пень - все эти манипуляции надо проводить, после того, как мы выбрали частоту и убедились в работоспособности предыдущих каскадов.

По поводу батарейки «Крона» автор сделал мне смешно - даже не думайте в этом направлении. Хотя, вполне возможно, он имел в виду работу однокаскадного передатчика, собранного всего на одном транзисторе.

Существенно увеличить мощность передатчика (более чем в 2 раза) можно простым увеличением напряжения источника питания до 13,5 В.
