Регулируемые стабилизаторы напряжения и тока LM317 (КР142ЕН12) и LM337
(КР142ЕН18) для источников и блоков питания.

Характеристики, особенности применения, схемы включения, онлайн калькуля- торы. Однополярные и двуполярные блоки питания на ИМС LM317 и LM337.

Среди микросхем регулируемых стабилизаторов напряжения и тока одними из самых популярных являются ИМС LM317 и LM337. Благодаря своим приличным характеристикам, низкой стоимости и удобного для монтажа исполнения, эти микросхемы при минимальном наборе внешних деталей отлично справляются с функцией несложных регулируемых источников и блоков питания для бытовой и промышленной электронной аппаратуры.

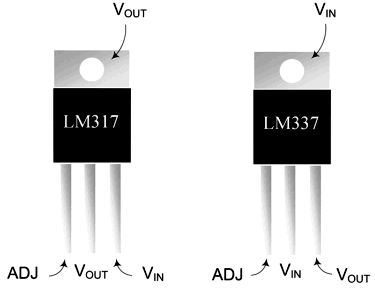

Микросхемы идентичны по своим параметрам, разница заключается лишь в том, что LM317 является регулируемым стабилизатором положительного относительно земли напряжения, а микросхема LM337 - регулируемым стабилизатором отрицательного напряжения.

Аналогами стабилизатора LM317 на отечественном рынке является модификация КР142ЕН12, а LM337 - КР142ЕН18.

Если полутора ампер выходного тока покажется недостаточно, то LM317 можно заменить на LM350 с выходным током 3 ампера и LM338 - 5А. Схемы включения останутся точно такими же.

Для удобства описание поведём для более распространённого стабилизатора блока питания с положительной полярностью напряжения (LM317), но всё сказанное и нарисованное на схемах будет так же верно для стабилизаторов с минусовой полярностью (LM317). Однако важно заметить, что при смене полярности стабилизатора - необходимо также изменить на схемах: полярность включения всех диодов, электролитических конденсаторов, а также тип проводимости внешних транзисторов (в случае их наличия). И не стоит забывать, что цоколёвки у этих микросхем разные!


Начнём с главного:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРОВ LM317, LM337 в корпусе TO-220:

Максимальное входное напряжение блока питания - 40 В;
Регулирование выходного напряжения - от 1,25 до 37 В;
Точность установки и поддержания выходного напряжения - 0,1%;
Максимальный ток нагрузки - 1,5 A;
Минимальный ток нагрузки - 3,5....10 мА;
Наличие защиты от возможного короткого замыкания и перегрева;


Давайте не будем сильно отвлекаться на разнообразные любительские реализации стабилизаторов на LM317 и LM337, а сделаем основной упор на рекомендациях и схемах, приведённых в datasheet-ах на микросхемы. Типовая схема включения LM317 с функцией регулировки напряжения приведена на Рис.1

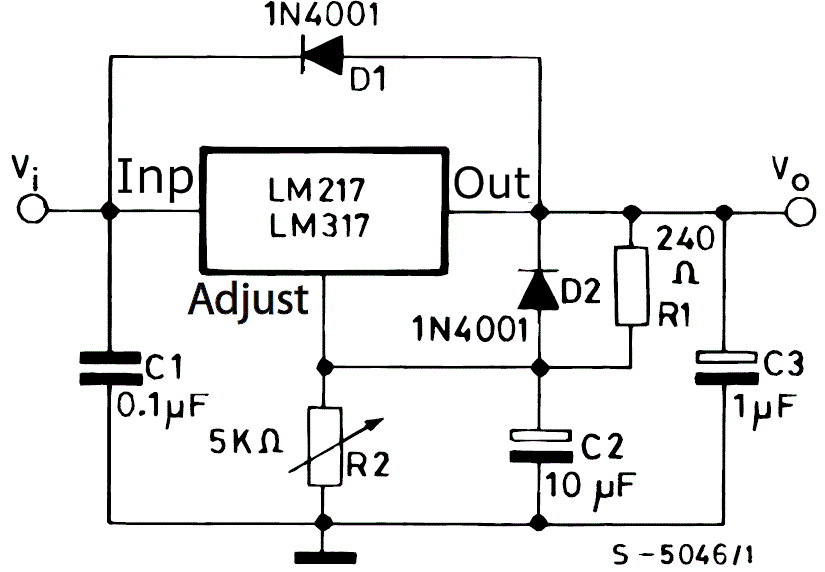

Типовая схема включения LM317
Рис.1 Типовая схема включения LM317

Диоды D1 и D2 предназначены для защиты микросхемы, а конкретно - быстрого и безопасного разряда конденсаторов в случае возникновения короткого замыкания (D1 - по входу, D2 - по выходу). При выходных напряжениях менее 25 В производитель ИМС допускает работу стабилизатора без использования защитных диодов.
Конденсатор С2 снижает уровень пульсаций на выходе микросхемы на 15 дБ. Увеличение номинала этого конденсатора свыше 10 МкФ не только не приведёт к существенному снижению пульсаций, но и окажет вредное влияние на скорость реакции стабилизатора на изменение выходного напряжения.

Номинал резистора R1 жёстко определяется в техническом паспорте как 240 Ом, хотя ничего плохого не случится, если выбрать его значение в диапазоне 200...270 Ом.
Величина R2 вычисляется исходя из формулы Vout = Vref x (1+R2/R1) + Iadj x R2 , где
Vref ≈ 1,25В, а Iadj ≈ 50 мкА .

Онлайн калькулятор для расчёта стабилизатора напряжения на основе LM317 (LM337).
Выходное напряжение не может принимать значений ниже 1,25 В.

  Выходное напряжение Uвых (В)
  Сопротивление резистора R1 (Ом)

  Сопротивление R2 (Ом)


На Рис.2 изображена схема интегрального стабилизатора напряжения с функцией плавного пуска питания, собранная на всё том же регуляторе напряжения LM317 и тоже взятая из datasheet-а на микросхему.

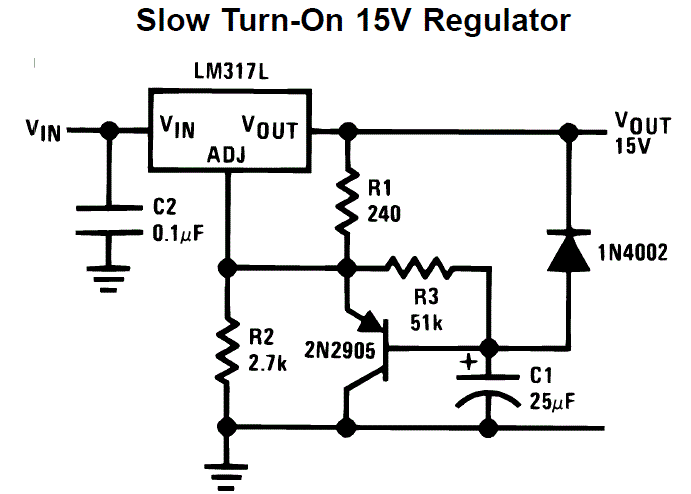

Схема стабилизатора напряжения с функцией плавного пуска питания
Рис.2 Схема стабилизатора напряжения с функцией плавного пуска питания

В начальный момент включения источника питания конденсатор C1 разряжен и представляет собой КЗ. Напряжение на эмиттере транзистора близко к нулю, соответственно напряжение на выходе микросхемы минимально и составляет величину - около 1,2 В. По мере заряда конденсатора напряжение на эмиттере растёт, напряжение на выходе микросхемы - тоже. В какой-то момент напряжение на базе достигнет значения, при котором транзистор полностью закроется, и на выходе стабилизатора установится уровень напряжения, определяемый номиналами резисторов R1, R2.
При установке защитных диодов (как это сделано на Рис.1) ничто не мешает использовать эту схему и с более высокими выходными напряжениями.

Если возникла необходимость ввести в блок питания стабилизатор (ограничитель) тока нагрузки, то для этой цели также подойдёт ИМС LM317, причём схема получается ещё проще, чем в случае использования её в качестве стабилизатора напряжения.

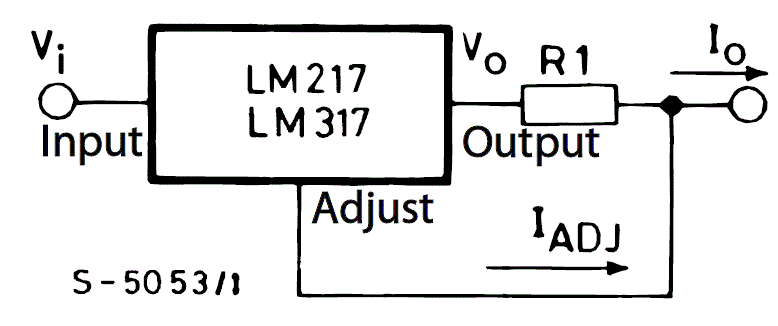

Рис.3 Ограничитель тока на LM317

Такое устройство может быть полезно для зарядки аккумуляторов, питания светодиодов, ограничения тока нагрузки источника питания и т. д.
При выборе номинала сопротивления R1 в диапазоне 0,8...125 Ом ограничение выходного тока будет происходить на уровнях: от 10 мА до 1,56 А, а формула, для расчёта конкретного значения тока выглядит следующим образом: I0 = Iadj + Vref/R1 ≈ 1,25/R1 .

Онлайн калькулятор для расчёта стабилизатора тока на основе LM317 (LM337).

  Выходной ток Iо (мА)

  Сопротивление R1 (Ом)
  Мощность резистора R1 (Вт)


Если необходимо поиметь в хозяйстве источник, как с регулировкой выходного напряжения, так и с ограничением выходного тока, то существует возможность использовать два варианта:
1. Соединить последовательно стабилизатор тока (Рис.3) и стабилизатор напряжения (Рис.1), либо
2. Либо использовать ещё одну схему из datasheet-а.

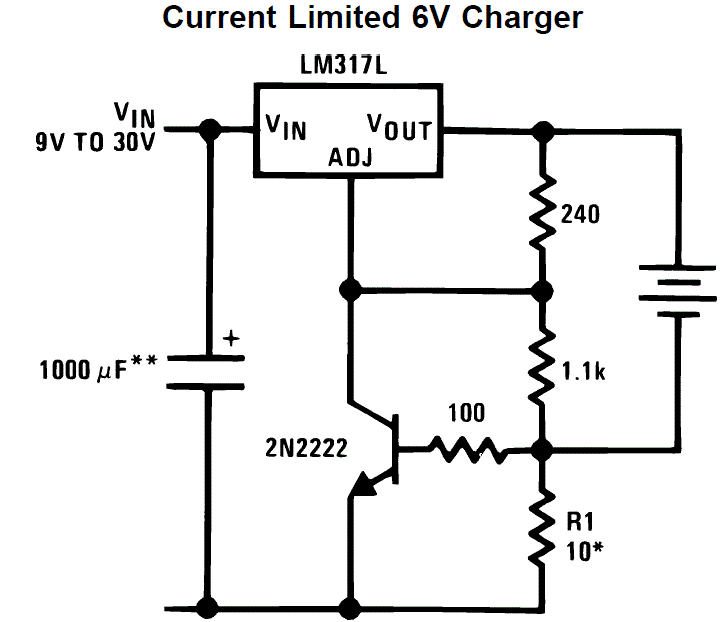

Схема стабилизатора с ограничением выходного тока
Рис.4 Схема стабилизатора с ограничением выходного тока

Область применения схемы, приведённой на Рис.4, декларируется производителем - как зарядное устройство для 6-вольтовых аккумуляторов, но её вполне можно расширить, подключив к выходу любую нагрузку и используя обвес, взятый с типовой схемы включения (Рис.1).
Ток ограничения (стабилизации) устройства рассчитывается исходя из формулы: I0 ≈ 0,6//R1 , А учитывая дополнительное падение напряжения на резисторе R1, при расчёте выходного напряжения в калькуляторе - следует вводить величину Uвых, на 0,6 В превышающую необходимое значение.

Теперь что касается умощнения микросхем. Здесь datasheet также предполагает 2 варианта:
1. Параллельное соединение микросхем, но не примитивное (как порой можно встретить на некоторых интернет просторах), а довольно сложное, посредством ОУ и дополнительного транзистора. Эту схему я не вижу особого смысла рассматривать ввиду того, что подобную задачу можно решить более гуманными методами.
2. Умощнение внешним транзистором (Рис.5):

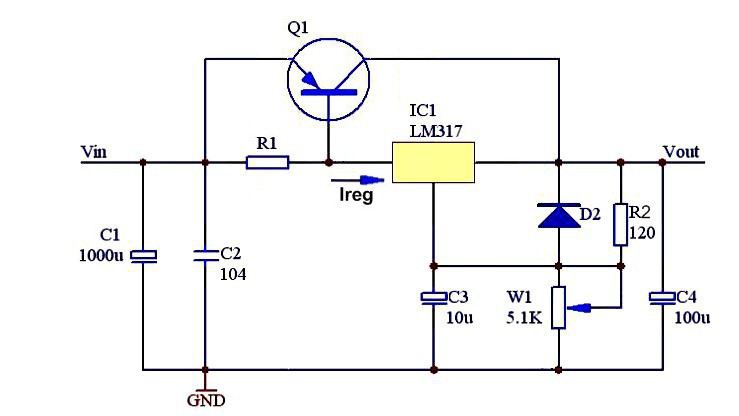

Умощнение LM317 внешним транзистором
Рис.5 Умощнение стабилизатора напряжения на LM317 внешним транзистором

Силовой умощняющий транзистор следует выбирать исходя из максимального тока нагрузки и максимальной мощности, рассеиваемой на нём.
До того момента, когда падение напряжения на резисторе R1 достигнет уровня 0,6...0,7 В транзистор закрыт, и весь ток в нагрузку течёт через микросхему стабилизатора. При достижении указанного уровня падения напряжения транзистор приоткрывается и также начинает отдавать ток в нагрузку, разгружая тем самым микросхему. Чем больше ток - тем сильнее открыт транзистор, тем большее относительное значение тока через него протекает в нагрузку.
Главный вопрос, возникающий у радиолюбителя - какого номинала следует выбирать резистор.
Для начала надо задаться некой величиной тока, протекающего через ИМС стабилизатора Ireg, не слишком большой (чтобы микросхема не сильно грелась), но и не слишком малой (для сохранения её стабильной и устойчивой работы). Обычно величина это тока выбирается в пределах 0,1...0,3 А.
Определившись с этим значением, следует выбрать транзистор, исходя из максимального тока нагрузки, с параметром β > 1.1 x Iнмакс / Ireg. Будет лучше, если запас усиления транзистора составит величину - 10...20%.
Тогда значение R1 можно будет вычислить по следующей формуле:
R1 ≈ (β x Vбэ) / (Ireg x β - Iнмакс), где Vбэ ≈ 0,7В для простых транзисторов и 1,4В - для составных.

Таким же способом можно умощнить и стабилизатор (ограничитель) тока нагрузки (Рис.6).

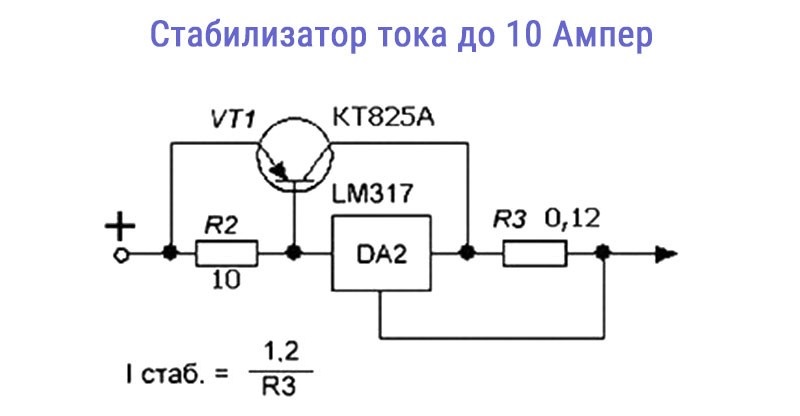

Умощнение LM317 внешним транзистором
Рис.6 Умощнение стабилизатора тока на LM317 внешним транзистором

И под занавес приведу схему двуполярного источника питания с регулируемым напряжением (± 1,2...35 В), опубликованную в одном из зарубежных источников (Рис.7).

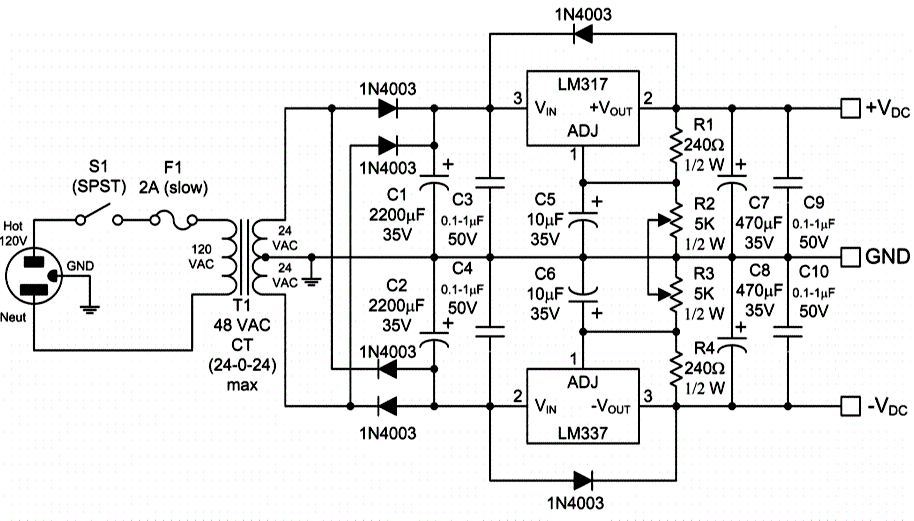

Схема двуполярного блока питания
Рис.7 Схема двуполярного блока питания

Для повышения надёжности устройства в него следует добавить пару защитных диодов по аналогии со схемой, изображённой на Рис.1.
