Что такое динамический диапазон, и какие бывают его разновидности?

Односигнальный динамический диапазон по блокированию, Динамический
диапазон по перекрёстным помехам, Динамический диапазон по интермоду-
ляции.

В широком понимании радиотехнической мысли динамический диапазон - это характеристика устройства, выполняющего функцию передачи или преобразованию сигнала, представляющая собой отношение максимального и минимального возможных величин входного сигнала и выраженное в децибельной (логарифмической) единице измерения.

Другими словами - динамический диапазон определяет способность устройства: с одной стороны видеть на выходе обработанный слабый (наименьший) входной сигнал, с другой - обрабатывать сигналы большого уровня с заданным уровнем искажений на выходе.

Нижнюю границу входного сигнала, как правило, определяет чувствительность устройства (не путать с чувствительностью усилителя, при которой достигается номинальная мощность), которая указывает на способность объекта реагировать определённым образом на определённое малое воздействие.
Верхнюю - параметр, называемый точкой децибельной компрессии и равный такой мощности сигнала на входе, при котором отличие изменения уровня мощности на выходе от асимптотической линейной характеристики составляет величину - 1 dB.

А поскольку в последнюю фразу без пол-литра не въедешь, приведу рисунок.

Динамический диапазон
Рис.1

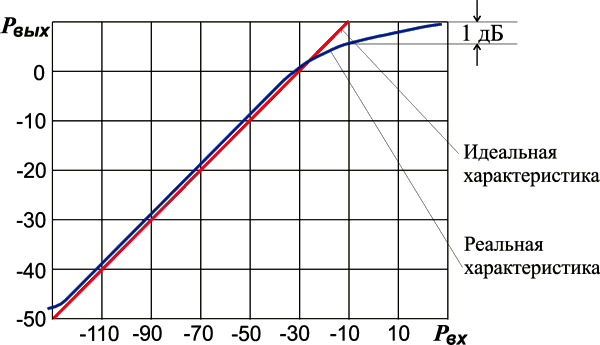

На Рис.1 красным цветом изображена идеальная линейная (асимптотическая) кривая.
Синим - реальная выходная характеристика нашего устройства.
В качестве входных и выходных значений - величины мощностей, соответственно, на входе и выходе.

Пока обе линии располагаются в непосредственной близости друг от друга - всё хорошо, устройство находится в линейном режиме. Как только расхождение выходного параметра от идеальной кривой достигает 1дБ (в нашем случае соответствует уровню входного сигнала -10дБ) - всё расчёт окончен, точка децибельной компрессии найдена.

Формула, описывающая односигнальный динамический диапазон устройства, предельно проста:
D = P1дб - Pвх мин (дб), где P1дб - точка децибельной компрессии, Pвх мин - чувствительность устройства, выраженная в дБ.
Т.е. в случае, приведённом на графике: D = -10дб - (-120дб) - 110дБ .

Наблюдая показания приборов при нахождении точки компрессии, не всегда удобно оперировать понятиями мощности сигнала, да переводить всё это хозяйство в децибелы - тоже. Поэтому для упрощения задачи напишу - отклонение уровня на 1дБ - это в 1,12 раз по напряжению и в 1,26 раз по мощности.

Ну и, конечно же, формула для определения динамического диапазона при подстановке абсолютных значений сигналов:
Динамический диапазон
И ещё раз:
Uвх макс и Рвх макс - это входные значения, соответствующие точке децибельной компрессии,
Uвх мин и Рвх мин - это напряжение, либо мощность, соответствующие чувствительности агрегата.

А чувствительность агрегата в нашем случае огранена: либо его коэффициентом усиления, либо собственными внутренними шумами, либо и тем и другим одновременно. В целом она равна мощности самого слабого входного сигнала, который, будучи преобразован нашим устройством, выдаёт на-гора выходной уровень, считающийся достаточным для его нормальной фиксации.
А конкретно - этот выходной уровень мы должны распознать на каком-то фиксирующем приборе, либо услышать-увидеть-почувствовать и при этом, он должен быть выше значения собственных шумов нашего девайса.
Насколько выше? Обычно это указывается вместе с показателем чувствительности.
К примеру, чувствительность 10мкВ при соотношении сигнал/шум = 12дБ, означает, что подав на вход сигнал амплитудой 10мкВ, мы на выходе увидим некий отклик, который на 12дБ (т.е. в 3,98 раз по напряжению и 15,85 раз по мощности) будет превышать уровень собственных внутренних шумов нашего устройства.

Описанная динамическая характеристика устройства в первую очередь характеризует его односигнальный динамический диапазон, который определяется методом подачи на вход изучаемого объекта сигнала одной частоты. Иногда этот параметр в радиотехнике именуется динамическим диапазоном по блокированию и обозначается DD1 или DB1.

Теперь давайте подумаем, что случится, если вдруг подать на вход нашего линейного устройства сигналы двух различных частот. А что случится?
При определённом уровне их амплитуд наше устройство выйдет из линейного режима и сигналы начнут взаимодействовать между собой таким образом, что на выходе вместо двух исходных частот появится сложный сигнал с комбинациями частот (гармоник), зависящих от частоты "родительских" сигналов f1 и f2 согласно следующей формуле:
fгарм = n × f1 ± m × f2, где n и m - это целочисленные коэффициенты, принимающие значения от единицы до неких величин, определяемых частотными свойствами применяемых элементов.

В высокочастотной электронике это свойство может быть использовано для преобразования частот в устройствах, называемых "смеситель".

Однако в линейных схемах - это явление крайне нежелательно, потому как является основной причиной возникновения интермодуляционных искажений.
Эти искажения, в свою очередь, приводят: к появлению побочных каналов приёма/передачи в ВЧ радиотехнике, а в усилителях НЧ - появлению посторонних призвуков. Причём, данный тип искажений гораздо неприятнее на слух, чем банальное амплитудное ограничение сигнала. Источник их появления гораздо сложнее обнаружить, а соответственно и устранить.

Ну вот мы медленно, но верно подобрались к определению понятия "динамический диапазон по интермодуляции".

Динамическим диапазоном по интермодуляции (Dynamic Range) называется характеристика устройства, показывающая его способность противостоять продуктам нелинейного взаимодействия двух или более сигналов. Обозначается - DD3 или DB3.
Другими словами - параметр DB3 характеризует допустимую величину двух сигналов с различными частотами f1 и f2, действующих одновременно на входе устройства, при которой ещё не возникает продукт их взаимодействия (вернее, когда уровень этого продукта не превышает заданного параметра - RFrx). И определяется как отношение, выраженное в дБ, общей мощности этих сигналов к чувствительности устройства.

Измерение динамического диапазона по интермодуляции (DB3) - дело не такое простое, как измерение односигнального DB1. Процесс это сводится к определению суммарной величины, так называемых, продуктов 3-го порядка с частотами 2f1 ± f2, 2f2 ± f1. Приведу формулу для вычисления динамического диапазона:
DB3 = 2/3 × IP3 - Pвх мин (дб), где IP3 - точка пересечения линии уровня интермодуляционных составляющих 3-го порядка на графике передаточной характеристики, а Pвх мин - чувствительность, выраженная в дБ и определяемая собственными шумами устройства.

Динамический диапазон
Рис.2

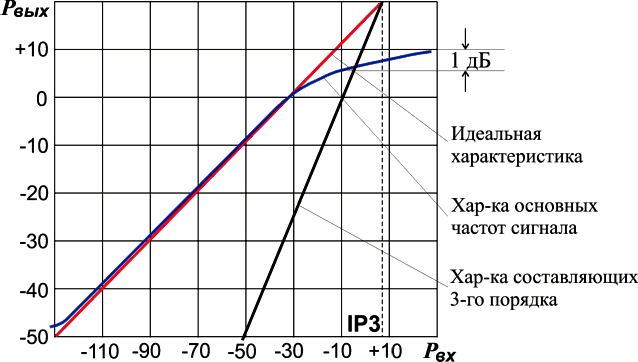

На Рис.2 красным и синим цветами изображены знакомые нам по Рис.1 динамические характеристики: идеальная и характеристика основных частот входных сигналов (f1 и f2).
Чёрным цветом показана кривая интермодуляционных продуктов 3-го порядка с частотами 2f1 ± f2 и 2f2 ± f1. Данная кривая возрастает в 3 раза быстрее (в децибельном выражении) чем идеальная, поэтому теоретически в некоторой точке эти линии должны сойтись, обозначая точку пересечения по интермодуляции третьего порядка (IP3).
Будучи теоретической - эта точка никогда не может быть достигнута на практике, поскольку смеситель войдёт в режим компрессии сигнала раньше, чем эта точка будет достигнута.

Нахождение данной точки (IP3) - задача не такое простая, как измерение односигнального DB1. Поэтому для облегчения жизни радиолюбителя вводятся некоторые допущения, основанные, исходя из практического опыта. А именно:
В общем случае обычно отмечается, что связь между точкой компрессии 1 дБ и точкой пересечения 3-го порядка, приведённой к входу, имеет вид: IP3 = P1дб + (10...15)дб.
А учитывая, что односигнальный динамический диапазон DB1 описывается формулой:
DB1 = P1дб - Pвх мин (дб), а DB3 = 2/3 × IP3 - Pвх мин (дб), то на основании всех трёх формул можно вывести простую пропорцию: DB3 = 2/3 × (DB1 + (10...15)дб).

Посчитаем. Если односигнальный динамический диапазон по блокированию DB1 равен 110дБ, то:
DB3 ≈ 2/3 × (110дБ + 10дБ) = 80дБ.
Всё - расчёт окончен! Именно на эту величину динамического диапазона по интермодуляции и следует ориентироваться, так как именно она в значительной степени определяет качественные показатели как НЧ, так и ВЧ оборудования!

И напоследок - ещё одна динамическая характеристика, достойная определённого внимания по большей части в радиосвязи - Динамический диапазон по перекрёстным помехам (DD2 или DB2).
Характеристика эта важна в основном для устройств, осуществляющих приём однополосных (SSB) сигналов и определяет степень подавления мощных станций, работающих с АМ модуляцией и расположенных по соседству.
Перекрёстные искажения возникают в УВЧ и преобразователях частоты приёмников при воздействии на эти элементы модулированного мешающего сигнала с частотой, близкой к значению частоты настройки основного канала приёма, например, на частоте соседнего канала.

Процесс измерения этого параметра подобен предыдущему описанию и сводится к определению величины продуктов 2-го порядка с частотами (f1 ± f2) и нахождению точки интермодуляции (IP2) посредством построения такого же графика.
Кривая интермодуляционных продуктов 2-го порядка растёт медленнее, чем 3-го (всего лишь в 2 раза быстрее идеальной передаточной характеристики), а потому и точка пересечения, обозначающая значение IP2, находится дальше от начала координат.

Благодаря "Справочнику радиолюбителя - коротковолновика" под авторством уважаемых С. Бунина и Л. Яйленко, вполне можно довериться компромиссной формуле: DB2 ≈ DB1 - 20 dB, что в нашем случае будет соответствовать 90дБ.
