Расчёт транзисторного усилительного каскада по схеме с общим
эмиттером (ОЭ).

Онлайн калькулятор номиналов элементов различных модификаций схем ОЭ,
выполненных на биполярных транзисторах.

Вооружившись знаниями, полученными на предыдущей странице, давайте перейдём к конкретным схемам. А начнём мы со схемы наиболее распространённого усилительного каскада, использующего включение биполярного транзистора по схеме с общим эмиттером (ОЭ).

Название схемы "с общим эмиттером" означает, что вывод эмиттера является общим для входной и выходной цепи. При включении биполярного транзистора по схеме с общим эмиттером (ОЭ) входной сигнал подаётся на базу относительно эмиттера, а выходными величинами являются коллекторный ток и напряжение на коллекторе относительно эмиттера.
При этом выходной сигнал инвертируется относительно входного, т. е. между выходным и входным напряжением имеется фазовый сдвиг 180°.
Основным плюсом включения транзистора по схеме усилителя с общим эмиттером (ОЭ) является способность получать наибольшее усиление по мощности, в связи со свойством такого каскада усиливать как ток, так и напряжение.

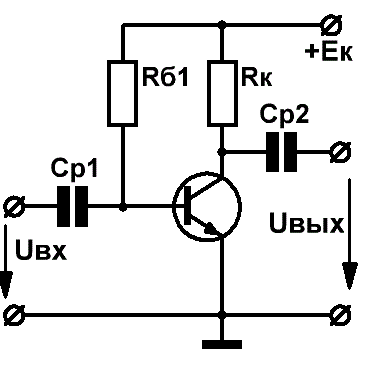

Начнём с простейшей схемы усилительного каскада с общим эмиттером, представленной на Рис.1. Данный каскад содержит минимальное количество элементов, однако обладает существенным недостатком в виде малой эффективности термостабилизации.
Схема с общим эмиттером ОЭ
Рис.1


Собственно говоря, и характеристики у данной схемы очень схожи с теми, что мы рассматривали на предыдущей странице:

Rвх = [rэ x (1 + β)] ll Rб1 ;
Iб = (Ек - Uбэ)/Rб1 , где Uбэ = 0,6...0,7В для кремниевого транзистора и 0,3...0,4 - для германиевого;
Iк = Iб x β ;
Uк = Eк - Iк x Rк ;
Rвых = Rк ll [rэ + rк / (1 + β)] ;
Ku ≈ Rк / rэ .

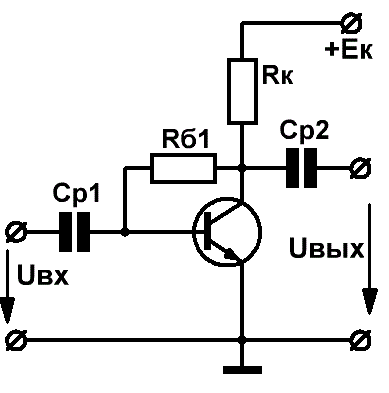

Более высокую термостабильность имеет каскад с ОЭ, схема которого приведена на Рис.2.
Термостабилизация в этой схеме осуществляется за счёт отрицательной обратной связи, введённой в каскад посредством включения Rб1 между базой и коллектором транзистора.
По большому счёту наличие ООС существенно влияет практически на все характеристики каскада, причём тем сильнее, чем выше глубина этой ОС. Глубина же этой ОС напрямую зависит от внутреннего сопротивления источника сигнала.
Схема с общим эмиттером ОЭ
Рис.2


Ну а поскольку мы здесь рассматриваем упрощённый и сугубо частный случай, когда Rист << Rвх, а Rн >> Rвых, то и мудрить особо не будем:

Rвх ≈ [rэ x (1 + β)] ll (Rб1 + Rк) ;
Iб = (Uк - Uбэ)/Rб1 ;
Iк = Iб x β ;
Uк = Eк - Iк x Rк ;
Rвых ≈ Rк ll [rэ + rк / (1 + β)] ;
Ku ≈ Rк / rэ .

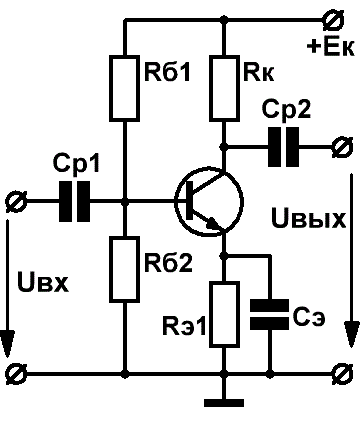

В большинстве случаев наилучшими свойствами среди базовых схем ОЭ обладает эмиттерная схема термостабилизации, приведённая на Рис.3.
Эффект термостабилизации достигается фиксацией напряжения на базе посредством резистивного делителя (Rб1 и Rб2) и введением ООС по постоянному току посредством включения резистора Rэ1.
На переменном токе эта ООС нейтрализуется шунтированием резистора Rэ1 конденсатором Сэ.
Схема с общим эмиттером ОЭ
Рис.3


Rвх = [rэ x (1 + β)] ll Rб1 ll Rб2 (по перем. току);
Iб = (Uб - Uбэ)/[(Rэ1 + rэ) x (1 + β)] , где Uб
фиксируется подбором номиналов резисторов делителя Rб1
и Rб2 , Iделит = (3...10)Iб ;
Iк = Iб x β ;
Uк = Eк - Iк x Rк ;
Rвых = Rк ll [rэ + rк / (1 + β)] ;
Ku ≈ Rк / rэ ;
Rэ1 следует выбрать такого номинала, чтобы получить -
Uэ = (0,1...0,2)Eк .

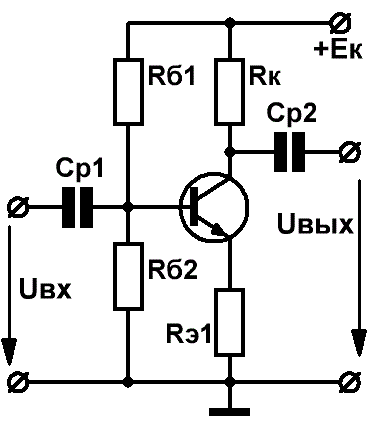

Если исключить из схемы блокировочный конденсатор Сэ (Рис.4), то помимо увеличения входного сопротивления, появляется дополнительная возможность регулировки усиления каскада.
Схема с общим эмиттером ОЭ
Рис.4


Для наглядной иллюстрации данного утверждения приведём формулы:

Rвх = [(rэ + Rэ1) x (1 + β)] ll Rб1 ll Rб2 ;
Iб = (Uб - Uбэ)/[(Rэ1 + rэ) x (1 + β)] , где Uб
фиксируется подбором номиналов резисторов делителя Rб1
и Rб2 , Iделит = (3...10)Iб ;
Uк = Eк - Iк x Rк ;
Rвых = Rк ll [rэ + rк / (1 + β)] ;
Ku ≈ Rк / (rэ + Rэ1) .

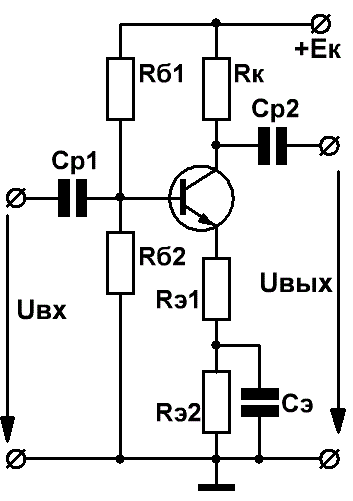

Последним изобразим (Рис.5) наиболее универсальный вариант включения биполярного транзистора по схеме с общим эмиттером.
Схема с общим эмиттером ОЭ
Рис.5


Данное схемотехническое решение позволяет производить регулировку усиления каскада в широких пределах, не меняя при этом режим транзистора по постоянному току.

Rвх = [(rэ + Rэ2) x (1 + β)] ll Rб1 ll Rб2 ;
Iб = (Uб - Uбэ)/[(Rэ1 + Rэ2+ rэ) x (1 + β)] , где Uб
фиксируется подбором номиналов резисторов делителя Rб1
и Rб2 , Iделит = (3...10)Iб ;
Uк = Eк - Iк x Rк ;
Rвых = Rк ll [rэ + rк / (1 + β)] ;
Ku ≈ Rк / (rэ + Rэ2) .


Ну и под занавес, уважаемые дамы и рыцари, приведу калькулятор, который позволит рассчитать резистивные элементы различных схемотехнических конфигураций транзисторных каскадов с ОЭ.
При расчётах принято допущение, что сопротивление нагрузки Rн >> Rвых каскада, а выходное сопротивление источника сигнала Rи << Rвх.

РАСЧЁТ КАСКАДОВ ОЭ НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ.

   Вариант схемы ОЭ
   Тип транзистора
   Напряжение питания Ек (В)
   Начальный ток коллектора Iк (мА)
   Выбор Ku каскада (только для Рис.4 и Рис.5)
   β (h21э) транзистора (по умолчанию 100)

   Ток базы Iб (мА)
   Напряжение на коллекторе Uк (В)
   Напряжение на базе Uб (В)
   Напряжение на эмиттере Uэ (В)
   Входное сопротивление Rвх (Ом)
   Выходное сопротивление Rвых (Ом)
   Коэффициент усиления каскада Ku
   Сопротивление Rк
   Сопротивление Rб1
   Сопротивление Rб2
   Сопротивление Rэ1
   Сопротивление Rэ2


Коэффициент передачи тока h21э не постоянен и имеет сложную зависимость от частоты и тока коллектора. В зависимости от типа транзистора максимум коэффициента передачи может наступать при токах коллектора: от 1-2 мА для маломощных транзисторов, до нескольких сотен миллиампер - для мощных.

Теперь несколько слов о расчёте разделительных ёмкостей Сp1 и Сp2, а также блокирующей емкости Сэ.
В данном случае следует задаться величинами их реактивных сопротивлений Xс = 1/2πƒС (на минимальной рабочей частоте), как минимум, в 10 раз (а лучше в 100) меньшими, чем значения импедансов соответствующих им цепей.
То есть:
XCp1 < (0,01...0,1)Rвх , где Rвх - входное сопротивление каскада, посчитанное в калькуляторе,
XCp2 < (0,01...0,1)Rвх посл , где Rвх посл - входное сопротивление последующего каскада,
X < (0,01...0,1)Rэ1 (Рис.3), либо
X < (0,01...0,1)Rэ2 (Рис.5).

Перенесу сюда калькулятор для расчёта характеристического сопротивления конденсатора.

   Ёмкость конденсатора С
   Подаваемая частота f

  Реактивное сопротивление Xc
