Собственная (паразитная) ёмкость катушек индуктивности.
Онлайн рачёт собственной ёмкости однослойных катушек с воздушным диэлектриком.
Зависимость параметра паразитной ёмкости от материала сердечника.


Собственная ёмкость - это паразитный параметр катушки индуктивности. Паразитный, но не так, чтобы уж очень: не домашнее животное в виде таракана, не нежданный гость в виде татарина, а так... мелкий, но важный аспект, требующий учёта и внимания.
Возникновение собственной ёмкости обусловлено наличием ёмкостей между отдельными витками катушки, между витками и сердечником, витками и экраном, а также витками и близлежащими элементами конструкции. Все эти распределённые ёмкости суммируются и называются собственной ёмкостью катушки CL.
Паразитная собственная ёмкость всегда подключена параллельно катушке и образует с её собственной индуктивностью параллельный колебательный контур, резонансная частота которого является частотой собственного резонанса катушки.

Несмотря на кажущуюся простоту, точный расчёт этого параметра - это вовсе: не плёвое дело, не поиск халявы и не комариная плешь, по крайней мере, практически все отечественные авторы справочной литературы, дружно повернулись спиной к суровой правде бытия, выдавая за истину теорию, никак не подкреплённую экспериментом.

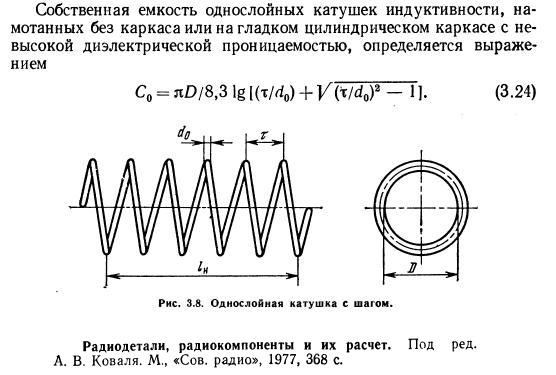

Для примера приведу выдержку из подобного умного справочника.



Совсем другое дело - буржуйские пытливые умы, преимущественно американской этнической национальности. Эти ребята копают и вглубь и вширь похлеще азиатских хунвейбинов, восполняя нехватку теоретических обоснований многочисленными практическими экспериментами.

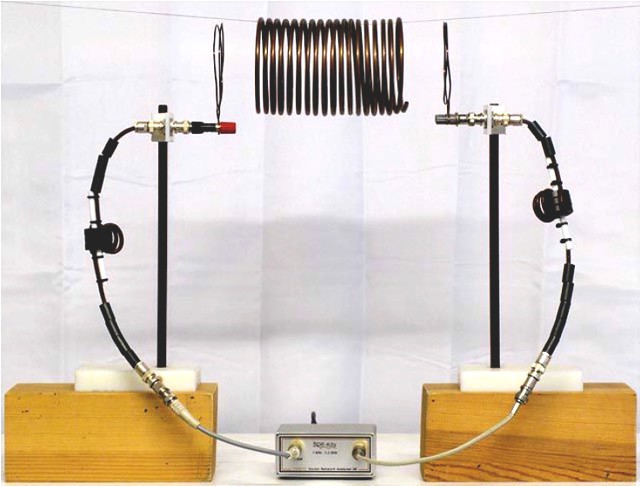

Вот как, к примеру, у них выглядит незамысловатая измерительная приблуда для определения собственной резонансной частоты катушки.




В результате всех этих раскопок из глубины на поверхность была извлечена совсем уж до неприличия простая формула определения собственной ёмкости катушки:
CL(пф) ≈ 0,5×Dкат(см).

Казалось бы, вот оно - добро пожаловать "за грань добра и зла". Однако не всё так плохо - формула обеспечивает вполне приемлемую точность вычислений и может быть использована для оценки собственных ёмкостей однослойных конструкций катушек с соотношением длины намотки к диаметру:
0.5 < Lнам/Dкат < 2.

А как посчитать нам величину собственной ёмкости при другом форм-факторе катушки?

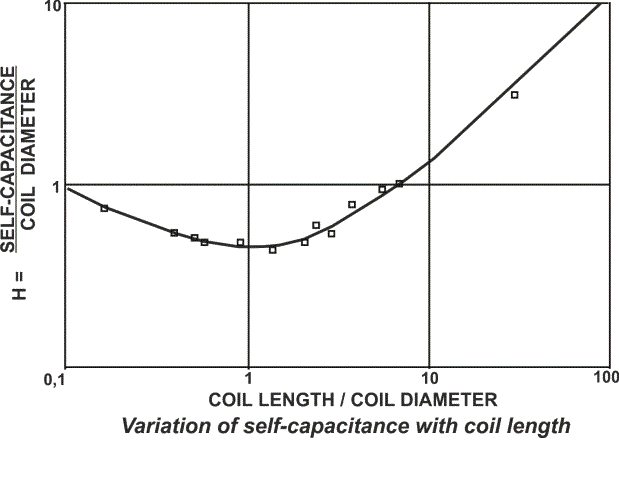

Найти всеобъемлющую формулу, позволяющую рассчитать этот параметр для любых вариаций (включая частотную зависимость) оказалось делом нереальным - по крайней мере мне этого сделать не удалось. Поэтому самым простым и точным методом, позволяющим оценить собственную ёмкость катушки, я посчитал интерполяцию графика экспериментальной зависимости, полученной англичанином R.G.Medhurst-ом, в лаборатории компании General Electric.

По шкале X - отношение длины к диаметру катушки;
По шкале Y - коэффициент H, равный отношению собственной ёмкости к диаметру катушки;
Шкала зависимости - логарифмическая.

Формула значения собственной ёмкости катушки в данном случае выглядит следующим образом:
CL(пф) = H×Dкат(см).
Зависимость снята для однослойных бескаркасных катушек в диапазоне частот, находящихся ниже частоты собственного резонанса катушки.

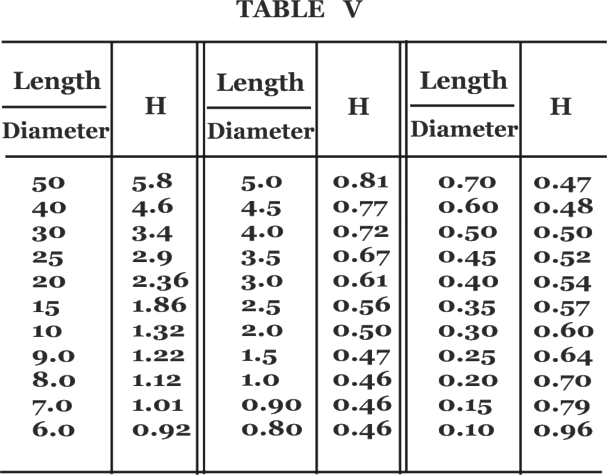

В этом же источнике приведена и удобная таблица, отражающая изменение коэффициента H в зависимости от форм-фактора катушки.



И, как результат - формула, позволяющая с 2-3% точностью описать полученные экспериментальные зависимости:
H = 0,1126×L/D+0,08+0,27/√L/D.

Это то, что касается бескаркасных катушек. При наличии гладкого каркаса расчётная ёмкость изделия увеличится на величину ≈10×ε (%), где ε - относительная диэлектрическая проницаемость материала каркаса. Для катушек, намотанных на каркасах с нарезкой для фиксации витков, коэффициент увеличения ёмкости уже может составлять величину ≈20×ε (%).

И в завершении мероприятия просуммируем вышеизложенные идеи калькулятором.

ТАБЛИЦА РАСЧЁТА ЗНАЧЕНИЯ СОБСТВЕННОЙ ЁМКОСТИ БЕСКАРКАСНОЙ КАТУШКИ.

Будьте внимательны - в качестве значения межвиткового расстояния принято считать расстояние между центрами соседних витков, а не зазор между ними, поэтому данное расстояние никак не может быть меньше величины диаметра провода.

   Диаметр катушки (мм)
   Количество витков обмотки
   Диаметр обмоточного провода (мм)
   Расстояние между витками (мм)

   Длина намотки катушки (мм)
   Собственная ёмкость катушки (пФ)


Значение собственной ёмкости многослойной катушки значительно больше и может достигать нескольких десятков пФ. Здесь, помимо всего прочего, вступают в сложное взаимодействие и ёмкости между соседними витками, и ёмкости между слоями, и разные другие факторы, значительно усложняющие структуру длинной линии, описывающей свойства моточного изделия.
Наверно по этой причине никто никому и не выносит мозг, все отдыхают на расслабоне. Формул - нет!
Или я чего-то пропустил в этой жизни...
