Отличный выходной каскад на МОП-транзисторах для усилителя мощности без общих ООС

А не подружить ли нам составную пару Шиклаи с полевыми MOSFET транзисторами? Делаем основу для гибридного усилителя мощности

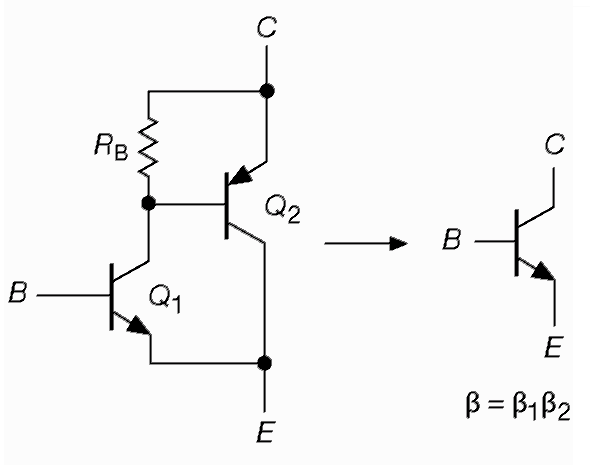

Составной транзистор конфигурации Шиклаи
Рис.1 Составной транзистор конфигурации Шиклаи

Для тех, кто слегонца запамятовал, что такое Шиклаи, как его употреблять и чем закусывать – напомню:
Шиклаи, помимо того, что это Джордж, ещё и широко известный в узких кругах электронщик, который под предлогом некоего антагонизма к Дарлингтону сочинил свою пару транзисторов, получившую название – составной транзистор по схеме (конфигурации) Шиклаи.
При том, что составные транзисторы по схеме Шиклаи используются реже Дарлингтонов, они обладают рядом преимуществ, таких как: повышенная

линейность, а также меньшая температурная зависимость.
Для желающих убедиться в этом воочию – милости просим на страницу (ссылка на страницу), где специалист в области звукотехники – Род Эллиот в ненавязчивой форме раскроет содержание этой темы.
С другой стороны, тот же Эллиот пишет о целесообразности использования составных транзисторов исключительно в устройствах, построенных на биполярных транзисторах. Мотивирует он эту концепцию практически полным отсутствием входного тока в цепи затвора, а также высокой крутизной передаточных характеристик современных мощных полевиков.

А почему, собственно? – пришла в мою, не сказать, что гениальную, но весьма сообразительную голову светлая мысль:
Во-первых, отсутствие постоянного тока не означает отсутствие переменного. Суммарная входная ёмкость двух выходных полевых транзисторов составляет величину – около 3000 пФ, что на частоте 10 кГц выдаёт всего лишь 5,3 кОм входного сопротивления.
Во-вторых, крутизна – эта вещь, которой при работе на низкоомную нагрузку много не бывает.
В-третьих, изящное хитросплетение разноструктурных транзисторов, охваченных 100% обратной связью, действительно даёт существенное снижение нелинейности, в чём я собственноручно имел возможность убедиться в конструкции, описанной на странице – (ссылка на страницу).

Итак, тезисы выдвинуты, пора переходить к эксперименту. Для начала – тестовая схема выходного каскада на полевых MOSFET транзисторах:

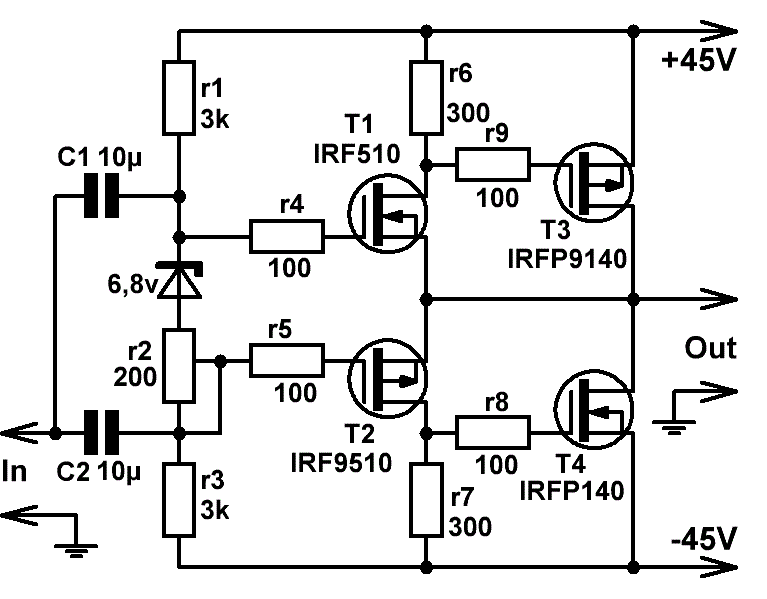

 Выходной каскад на  полевых транзисторах по конфигурации Шиклаи
Рис.2 Выходной каскад на составных
полевиках по конфигурации Шиклаи

После первого прощупывания стало понятно, что этот выходной каскад – то что надо выходной каскад.
При токе покоя выходных полевиков 100 мА и выходной мощности 10 Вт, нелинейные искажения составили менее 0.01%. При большем токе поменьше, но не радикально, при меньшем токе (вплоть до 30 мА) – побольше, но опять-таки в рамках приличия.
Максимальная мощность на нагрузке 4 Ом при Кг < 1% – 200 Вт.

Что при этом смутило?

Крайне высокая совокупная крутизна составных полевых транзисторов порождает слишком острую регулировку тока покоя выходных транзисторов. И как итог – повышенная чувствительность этого тока к любому плевку в сторону цепи смещения.

Амплитудный выброс на АЧХ в районе десятка мегагерц для Шиклаи – это вещь, знакомая ещё по биполярным каскадам, может инкрустировать выходной сигнал высокочастотной рябью, однако методы борьбы с этим явлением также хорошо известны.

Ну что ж, отлично! По крайней мере, понятно, куда двигаться. А двигаться мы будем в сторону сокращения крутизны каскадов по постоянному току при бережном сохранении оной по переменному, а также прочей мелочёвки в виде: защитных стабилитронов и цепей ВЧ коррекции.
Итого, что у нас получилось в сухом остатке?

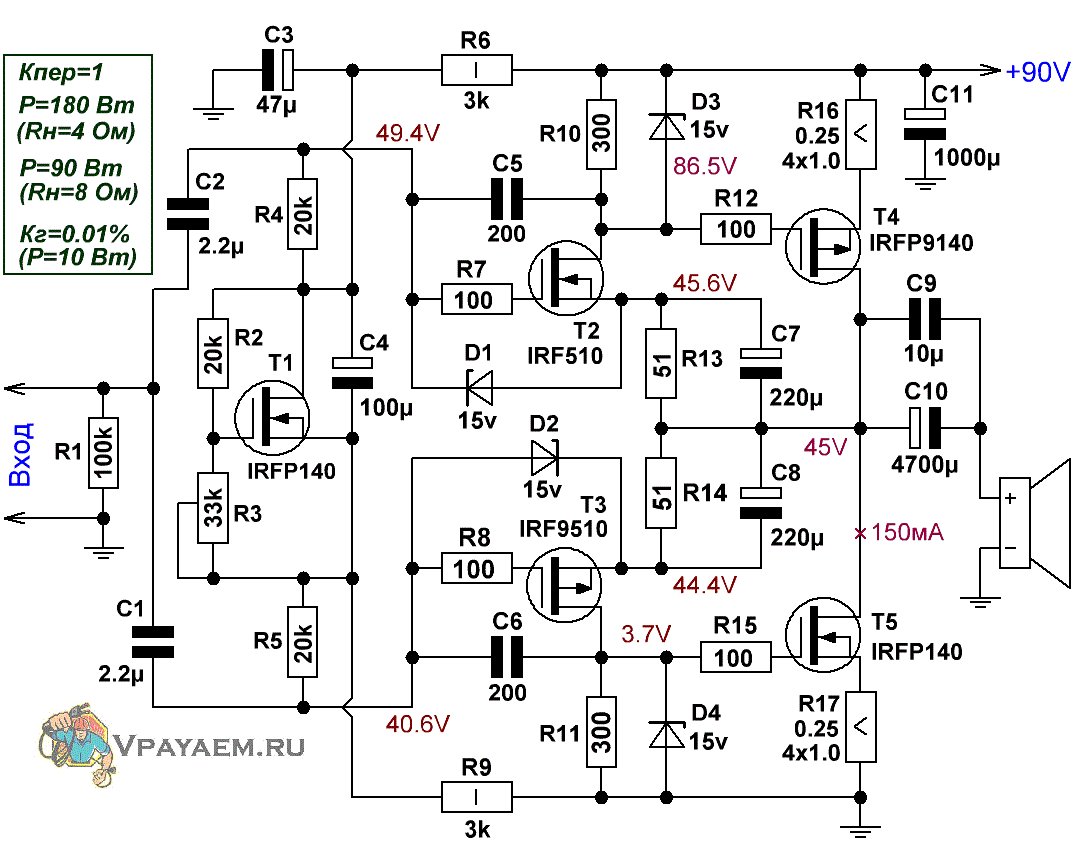

Выходной каскад Шиклаи на полевых транзисторах для УМЗЧ без ОООС
Рис.3 Выходной каскад Шиклаи на полевиках для УМЗЧ без общих ООС

Но для начала – лёгкий экскурс в идеологию однополярного питания и, стало быть, разделительного конденсатора на выходе УМЗЧ. И это всё в то время, когда отдельные персонажи шарахаются от электролитов на выходе похлеще, чем от опарышей, разбежавшихся по холодильнику, а вполне себе серьёзные издания проводят оценочные прослушивания, с целью определить – а каково оно влияние переходных ёмкостей на звучание усилителя? Однако, чем серьёзней издание, тем чаще эти изыскания венчаются выводом: "Какой-то эффект конденсаторы (как и любой другой элемент) на звук оказывают. Но не стоит данный эффект сильно переоценивать, так как он несоизмеримо слабее, чем влияние: качества выходного трансформатора, правильности схемотехники, выбора режимов активных элементов, типов элементов, конкретных экземпляров элементов и т. д. и т. п. К примеру, если изменение режима работы какого-либо каскада кардинально влияет на звук всего тракта, то замена одного и даже всех разделительных конденсаторов в посредственном усилителе не изменит практически ничего, пусть даже стоимость такого преобразованного “чуда” и вырастет вдвое".

Зато разделительный конденсатор в цепи нагрузки позволяет нам забить на устройство защиты акустики от постоянки, а КЗ на выходе (при наличии токоограничивающих резисторов и плавкого предохранителя в цепи питания) с определённой степенью вероятности не отправит наши мощные транзисторы к праотцам электроники Ому и Амперу. Вдобавок ко всему, резисторы R16, R17 дополнительно снижают и без того невысокую температурную зависимость Шиклаи.

Введение в составные пары Шиклаи нештатных резисторов R13, R14 и конденсаторов С7, С8 дало возможность, с одной стороны, снизить их крайне высокую эквивалентную крутизну по постоянному току, с другой – оставить нетронутой крутизну по переменному. При этом некоторое снижение максимального выходного напряжения и, как результат, максимальной выходной мощности – это незначительная плата за стабильность тока выходных транзисторов при бережном сохранении отличного параметра Кг.

Основные параметры выходного каскада:

  • Коэффициент передачи – 1 (0 дБ);
  • Максимальная выходная мощность (при Rн = 4 Ом, Кг < 0,5%) – 180 Вт;
  • Максимальная выходная мощность (при Rн = 8 Ом, Кг < 0,5%) – 90 Вт;
  • Кг = 0,009% (1 кГц, 4 Ом) – при Рвых = 1 Вт;
  • Кг = 0,005% (1 кГц, 4 Ом) – при Рвых = 10 Вт;
  • Кг = 0,008% (1 кГц, 4 Ом) – при Рвых = 50 Вт;
  • Кг = 0,018% (1 кГц, 4 Ом) – при Рвых = 150 Вт;
  • Полоса частот с цепями коррекции (+/-1 дБ) – 17 Гц...240 кГц;
  • Входное сопротивление – 20 кОм;
  • Входная ёмкость – 350 пФ.

    По сравнению с популярным выходным каскадом, выполненным по схеме так называемого "линейного параллельного усилителя", данная конфигурация выигрывает по параметру Кг более чем в 10 раз. А это означает, что для любого УМЗЧ, не отягощённого общими ООС, звучание будет определяться не выходными транзисторами, а в значительной степени звуком драйверного каскада, будь то лампы в составе гибридника или какие иные активные элементы.

    Параметр нелинейных искажений был снят при сопротивлении источника сигнала (генератора) – 1 кОм. При более низком сопротивлении искажения ниже, однако при более высоком – Кг увеличивается и достигает пятикратной прибавки при Rг = 10 кОм. Объясняется это явление просто – значительной нелинейностью входной ёмкости мощных полевиков, которая становится тем незаметней, чем ниже сопротивление а, соответственно, чем выше ток, который её заряжает. Ничего особо печального в данном обстоятельстве нет, просто это надо иметь в виду при построении драйверного каскада.

    Конденсаторы С3 и С4 отвечают за плавное нарастание тока выходных транзисторов при подаче питания, что способствует бесшумному включению АС.

    Построечный резистор R3 (его следует выбрать многооборотным) определяет ток покоя выходных транзисторов. Перед тем как включить питание и произвести регулировку тока, его необходимо установить в нижнее по схеме положение, соответствующее максимальному сопротивлению.

    Общее правило для любых составных пар Шиклаи – на общий радиатор сажать только выходные транзисторы Т4 и Т5 (без Т2 и Т3).
    Для дополнительной термостабилизации выходного каскада в цепь его смещения включен транзистор Т1, идентичный выходным, а соответственно, и обладающий аналогичной температурной зависимостью. Его, разумеется, также надо закрепить на радиаторе.

    Что же касается транзисторов Т2 и Т3, то на каждом рассеивается около 0.5 Вт тепловой мощности, поэтому для них также желательно предусмотреть по радиатору небольшого размера.

    Конденсаторы должны быть рассчитаны на напряжение, превышающее напряжение питания усилителя.
    Резисторы R16, R17 – непроволочные, представляющие собой по 4 параллельно включённых 1-омных резистора.

    Точки, обозначенные на схеме землёй, должны на плате сходиться так называемой "звездой" на одной площадке, идущей к минусу БП.

    А на следующей странице исследуем схему высококачественного гибридного усилителя, построенного с использованием описанного выходного каскада.
