Конструкция антенны Long Wire с балуном 9:1 от Ivo Brugnera

Коротковолновая приёмо-передающая антенна I6IBE «Длинный
провод» (Long Wire) или «верёвка» для диапазона 1,6...50 МГц

Конструкция антенны «длинный провод» в виде длинного провода имеет ряд недостатков, однако за счёт отсутствия больших затрат и простоты развёртывания пользуется у радиолюбителей неизменной и заслуженной популярностью. Ещё одним важным достоинством Long Wire является то, что при соответствующем подборе размеров и питания антенны, такая конструкция нормально справляется с функцией многодиапазонной КВ антенны.

Давайте познакомимся с содержанием статьи под авторством широко известного в узких кругах итальянского специалиста – Ivo Brugnera (I6IBE).

Antenna Long Wire con Balun 9:1

«Привет, если вы решили начать осваивать короткие волны, то вам нужна простая антенна, которую вы сможете быстро изготовить из куска провода, согласовав его с линией приёма/передачи через тороидальный трансформатор (или Balun) c коэффициентом трансформации сопротивлений 9:1.

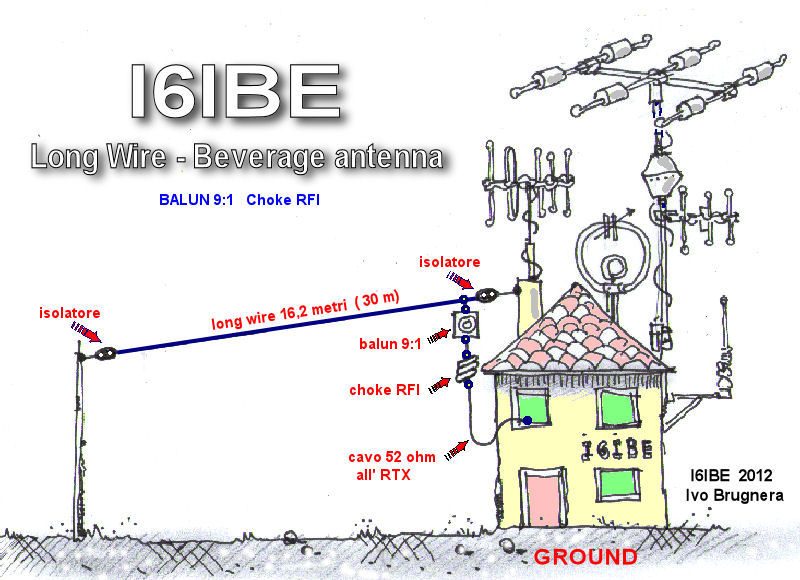

Рис.1 Антенна Long Wire от Ivo Brugnera I6IBE

Рассчитанный луч из электрического провода, используемый в качестве антенны (Рис.1), имеет типичный импеданс около 400-600 Ом. Поэтому трансформатор (балун) 9:1 приведёт его к типичному значению 50 Ом, подходящему для всех радиолюбительских передающих и приёмных устройств КВ диапазонов и сделает КСВ близким к 1.
Данная антенна продаётся под различными названиями, но, учитывая её высокую продажную стоимость, рекомендуется изготовить её самостоятельно.

Размер излучающей части "длинного луча" зависит от наличия свободного места, однако правильный выбор длины провода позволяет получить низкий КСВ для всего КВ диапазона, что иллюстрируется сравнительной таблицей.

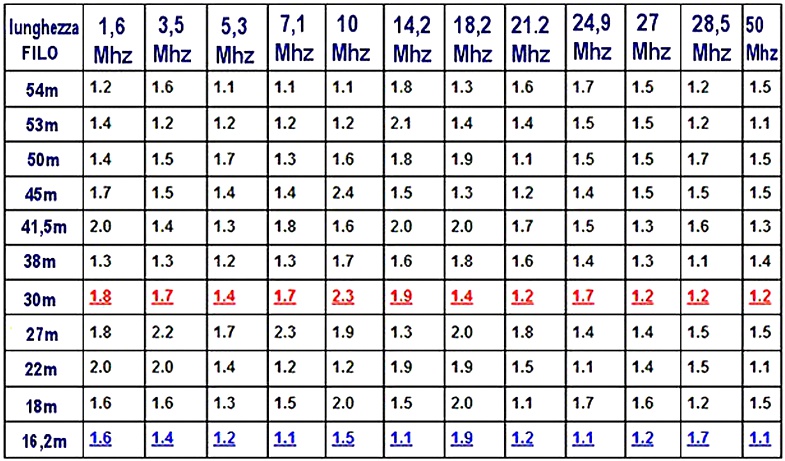

Таб.1 Зависимость КСВ Long Wire от частоты и длины антенны

Для балуна можно выбрать красный (Т-200/2) или голубой (Т-200/1) тороид из порошкового железа АМИДОН. Обмотки содержат от 9 до 15 витков строенных проводов диаметром не менее 1 мм из эмалированной медной проволоки, соединённых в соответствии с Рис.2.

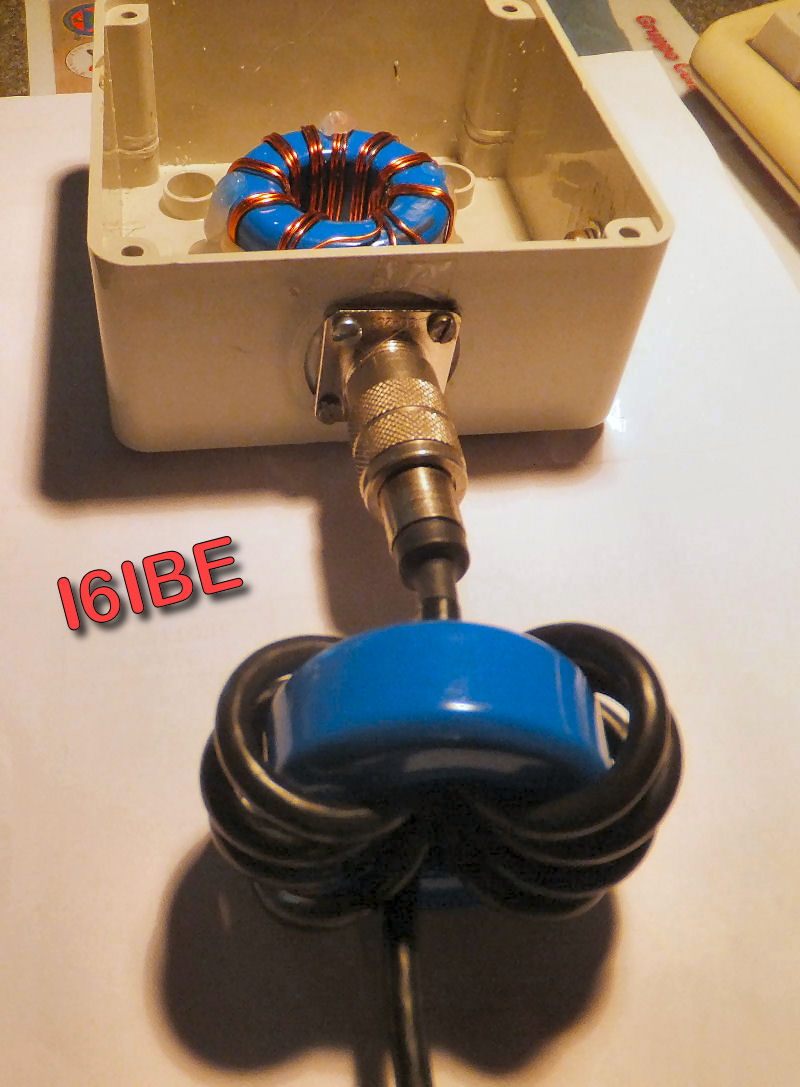

Балун нужно разместить в водо- непроницаемом корпусе, откуда будет выходить только разъём SO239 для коаксиального кабеля и клемма для антенного провода.

С наружной стороны корпуса в непосредственной близости от разъёма, желательно установить запирающий дроссель RFI для блокирования излучения оплётки кабеля и возврата части переда- ваемой энергии.

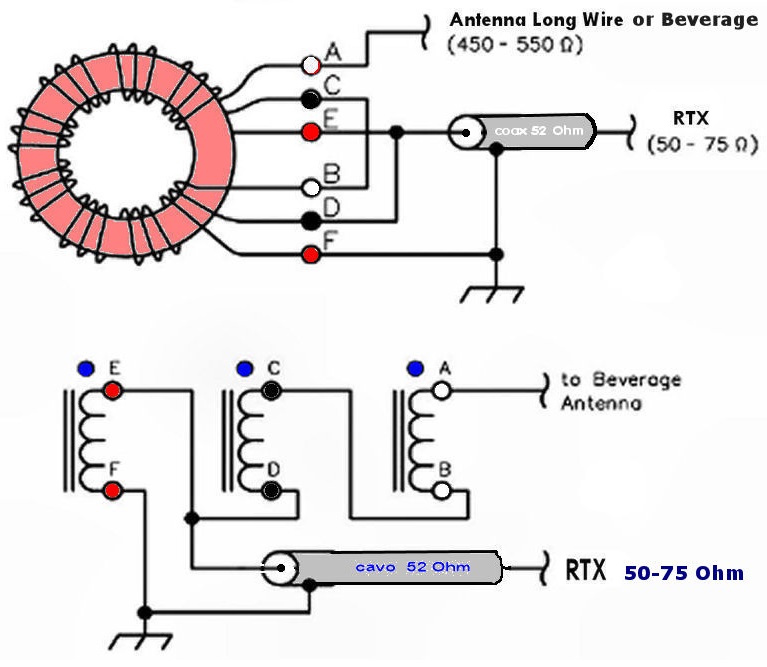

Рис.2 Балун 9:1 и дроссель для антенны Long Wire

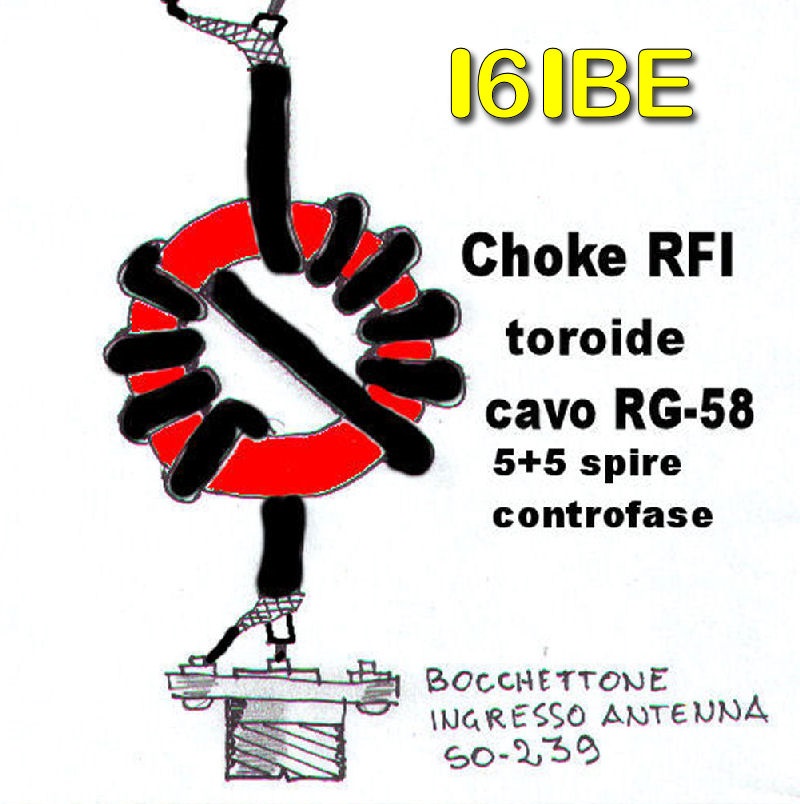

Дроссель может состоять из коаксиального кабеля и представлять собой 10 витков RG58, равномерно намотанных на тороиде T-200/1 или Т-200/2, либо 4+4 витка, намотанных в противофазе, как показано на рисунке.

При выборе номера смеси (цвета) тороидов для балуна и дросселя (в зависимости от частотного диапазона) следует исходить из информации, приведённой на Рис.3.

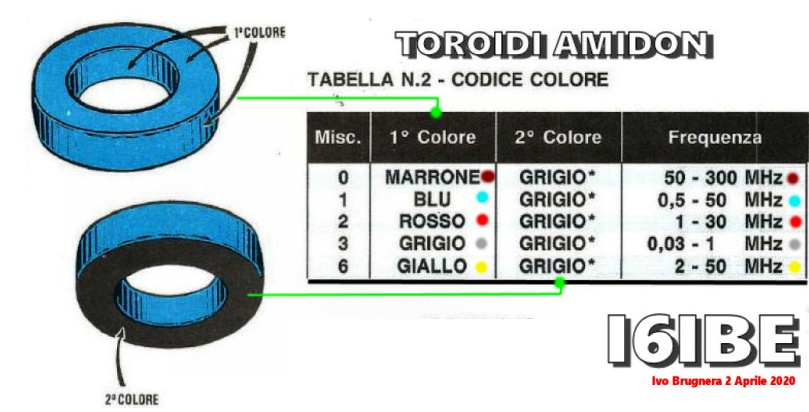

Рис.3 Выбор номера смеси тороидов для балуна и дросселя антенны LW

Что касается мощности балуна, т.е. его возможность работать без насыщения тороида, то она зависит от габаритных размеров сердечника. Типоразмер T50 выдерживает 100 Вт , T200 – 400 Вт, T240 – 800 Вт.

В моем случае с помощью этой антенны, натянутой между забором и балконом моей квартиры, (может быть также установлена зигзагом или как перевернутая V, L и т. д.), а также при помощи автоматического тюнера я получаю идеальное согласование по всему спектру от 1.6 до 50 МГц с хорошими результатами (особенно на диапазонах 80 и 160 метров) – не хуже, чем с полноразмерным диполем на 80 метров».

Комментарий Vpayaem.ru:
Размер излучающей части описанной антенны отличается от классической Long wire, в которой длина провода кратна полуволне принимаемых частот. Из этого следует, что её импеданс существенно меньше, чем у полуволнового излучателя. А это, в свою очередь, делает весьма желательным наличие какого-либо радиотехнического заземления, либо противовеса, длина которого подбирается по максимуму излучаемой мощности.
На самом деле, несмотря на отсутствие заземления на Рис.1, на схеме балуна это соединение явно предполагается.

Поскольку балун намотан на сердечнике с низкой магнитной проницаемостью, на нижних диапазонах наблюдается снижение эффективности и увеличение потерь, которые на 1,6 МГц могут доходить до -5,5 дБ. Поэтому данный балун предпочтителен для работы в диапазоне 7,0...30 МГц, но вполне может пригодиться и на 3,5 МГц, если под рукой ничего лучшего не оказалось.

По большому счёту, при наличии антенного тюнера, балун вообще не является таким уж обязательным элементом и от него можно с лёгкостью отказаться, что подтверждает видео работы антенны луч длиной 16.2 метра, приведённое на VK-странице Клуба радиолюбителей и путешественников «РадиоВолна» [https://vk.com/radio_wave_club].





Для желающих же поподробнее познакомиться с полуволновой антенной Long Wire и такие характеристики, как зависимости усиления и диаграмм направленности от длины полотна, предлагаю посетить страницу – [ссылка на страницу].
А при желании узнать, как простыми методами победить основные недостатки LW-антенны, добро пожаловать на страницу – [ссылка на страницу].
