Три схемы компрессоров аудиосигнала на полевых транзисторах

Звуковые FET компрессоры - лимитеры для трансиверов, музыкальных
инструментов, певцов-вокалистов и прочих, нуждающихся в компрессии.

- Что мешает плохому танцору?
- Да ладно вам, девчонки! ... Тут же всё и ёжику понятно.
- Причём тут ёжик, и что ему должно быть понятно?
- Нет смысла вдаваться в подробности. Ясно с ним, короче, всё - с танцором этим. А вот, что мешает плохому певцу тире вокалисту?
- ...?
- А плохому певцу-вокалисту ничего не мешает. Поёт себе и поёт... Он сам всем окружающим мешает!
Хотя можно попытаться и подкорректировать ситуацию с подобным малосимпатичным, вялым и неубедительным вокалом.
Спрашиваете, как? Отвечу - различными электронными прибамбасами, в частности, компрессором.

Компрессор (Compressor) - это электронное устройство, выполняющее сжатие динамического диапазона звукового сигнала, а по сути - уменьшающее разницу между тихими и громкими звуками, приводя их приблизительно к одному уровню в оптимальном для каждого конкретного случая коридоре.

Понятно, что при таком раскладе от дурных привычек, таких как: чавкать в микрофон, причмокивать, громко дышать между словами и т.д., придётся решительно отказаться. Всё это без разбора будет усилено компрессором и зазвучит в едином лирическом миноре с основной линией акапеллы.

Гитарный компрессор ничем не отличается от вокального и занимает достаточно почётное место в недрах многочисленного разнообразия гитарных примочек.

Нелишним окажется компрессор и в радиосвязи. Сжатие динамического диапазона речи для SSB, AM и FM передатчиков позволяет достичь большей разборчивости голосового сигнала среди шумов и помех в месте приёма, а также более полно использовать энергетические возможности усилителя мощности передающего устройства.

Приведём основные параметры, характеризующие свойства компрессора.

• Пороговый уровень срабатывания (Threshold) - определяет уровень входного сигнала, выше которого компрессор начинает ослаблять сигнал.
• Степень сжатия (Ratio, Slope) - определяет интенсивность ослабления (степень сжатия) сигнала. Показывает, насколько сильно будет скомпрессирован сигнал, который перешёл границу порога срабатывания компрессора.
• Время атаки (Attack) - это время, которое проходит между превышением входным сигналом порогового значения и моментом достижения заданного уровня компрессии. Символизирует скорость реакции компрессора на поступающий сигнал.
• Время спада, восстановления (Release) - это время, которое проходит между тем, как уровень входного сигнала упал ниже порогового уровня срабатывания, и моментом, когда компрессор перестаёт ослаблять сигнал.

Итак, каким должен быть хороший универсальный компрессор?

1. Обладать малым КНИ (THD), чтобы не вносить собственных нелинейных гармонических искажений в обрабатываемый сигнал.
2. Обеспечивать минимальное время срабатывания (Attack), чтобы гарантированно отрабатывать быстрые ноты и избегать при этом щелчков (особенно при высоких уровнях степени компрессии).
3. Позволять производить регулировку всех основных параметров с целью достижения оптимальной для конкретной задачи динамических характеристик устройства.

А ещё, как водится в нашем радиолюбительском деле, немаловажным критерием отбора окажется и радующая глаз простота реализации компрессора, и непринуждённость его настройки.

Об «оптике» в роли универсального компрессора забываем сразу! Несмотря на его популярность в музыкантской среде и устойчивое мнение о том, что оптический компрессор придаёт «теплоту» электрогитаре и мягкий, натуральный оттенок вокальной партии - устройства эти являются довольно медлительными и непроворными. Связано это с инерционностью светочувствительного резистора, которая составляет десятки, а то и сотни миллисекунд. Результат - неспособность поймать и отработать переходные пиковые значения.

VCA-компрессоры значительно быстрее оптических. Они представляют собой управляемый напряжением усилитель и строятся, как правило, на биполярных транзисторах, с тщательно подобранными сходными характеристиками. Эта требовательность к подбору комплектующих, а также сложность настройки является минусом данных типов устройств. Именно поэтому в дешёвых и не сильно качественных VCA-компрессорах наблюдается эффект подглушки высоких частот при повышении уровня компрессии.

Практически не имеют недостатков звуковые компрессоры с регулировкой уровня звукового сигнала при помощи широтно-импульсной модуляции (Pulse Width Modulator Сompressor). В данных типах устройств наряду с быстротой атаки удаётся избежать перегрузок при высоких мощностях звукового сигнала, независимо от уровня компрессии. Несмотря на то, что подобные устройства недёшевы и используются в основном в профессиональной деятельности, с появлением недорогих и массовых микросхем шим-контроллеров представляется возможным произвести на свет данный продукт без особых сложностей и затрат.
В рамках данной статьи ШИМ-компрессоры мы рассматривать не будем, но сделаем это обязательно в одной из последующих передовиц.

Про разные ламповые, цифровые, ВЧ и фазовые компрессоры забываем также легко, как и про оптические и оставляем в сухом остатке FET-компрессоры, в которых в качестве управляющего элемента используется полевой транзистор.
Атака у данных типов устройств куда более быстрая, чем у оптических компрессоров и даже быстрее многих VCA приборов, что даёт возможность использовать их не только в качестве компрессоров со значительным временем спада, но в качестве лимитеров, в которых практически отсутствует понятие атаки (как правило: Attack=0.1-2мсек), а время спада (восстановления) составляет 20-60мсек.
Грубо говоря, работа лимитера подобна действию диодного ограничителя, с той лишь разницей, что он не должен вносить гармонических искажений в обрабатываемый сигнал.

Интересно, что при помощи подобных электронных устройств, становится возможным не отправлять шепелявого горе-вокалиста к дантисту или логопеду, а почистить вокал от шипящих и свистящих подручными средствами.
Для этого достаточно произвести предварительную частотную коррекцию входного сигнала - поднять высокие частоты (свыше 4-5кГц), прибрать низы и середину, а далее направить это всё это хозяйство на лимитер.
Как только появится шипяще-свистящий выхлоп, детектор воспримет его громче, чем он есть на самом деле, и компрессор стремительно снизит усиление сигнала. При минимальном времени атаки и времени восстановления 50-60 мсек, компрессор должен мгновенно погасить шипящие звуки, при этом оставив незатронутым основной голос. Несомненно, что порог срабатывания в этом случае должен быть установлен чуть выше среднего уровня громкости вокальной партии.

Итак, тезисы, как отдельная форма научного письменного труда, выдвинуты, а чтобы у посетителя, открывшего эту страницу, не возникало ощущение лироэпического жанра, сдобрю-ка я её схемой электрической принципиальной звукового FET-компрессора.

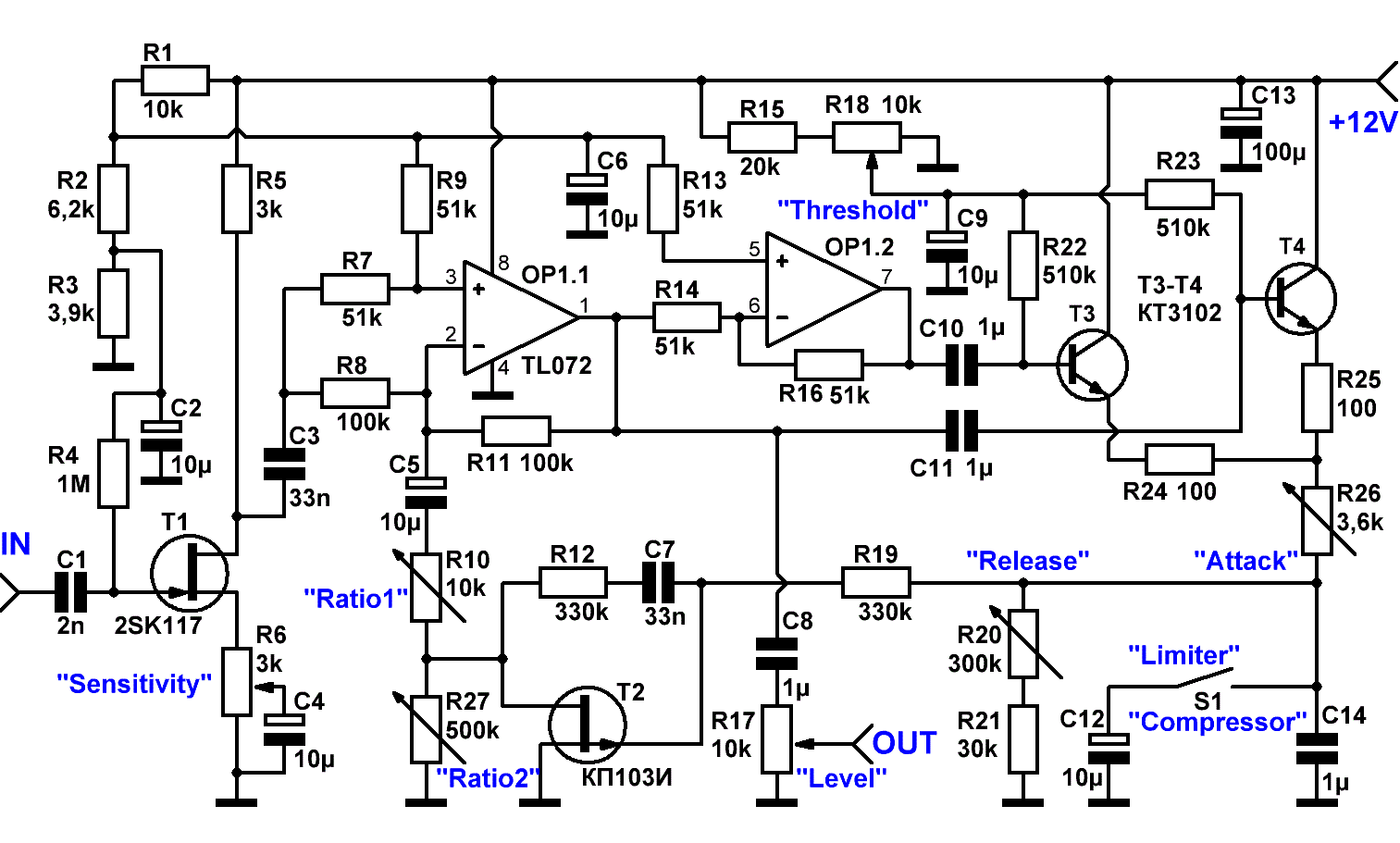

Звуковой FET компрессор

Приведённая схема компрессора с управляющим элементом на полевом транзисторе - самая универсальная, а соответственно и самая сложная из трёх схем, с которыми я хочу Вас познакомить. Как она работает, какими характеристиками обладает и как её можно упростить - подробно рассмотрим на следующей странице.
