SMD индуктивности (дроссели) разных серий: определяем параметры по цифровому коду – примеры и онлайн расчёт
На предыдущей странице мы познакомились с методами определения параметров стандартных
выводных катушек индуктивности (дросселей) с цветовой маркировкой.
SMD дроссели – это те же обычные катушки индуктивности, но предназначенные для поверхностного монтажа на
печатную плату.
SMD катушки могут быть различной формы, но в целом, они значительно меньше, чем их традиционные выводные аналоги.
Так же как и в других чип-компонентах, в SMD индуктивностях используется способ маркировки, состоящий из 3-ёх или 4-значного
цифрового либо цифро-буквенного кода.
Первые две цифры указывают значение индуктивности в микрогенри, а последняя – количество нулей, добавляемых после первых двух цифр. Далее следует буква указывающая допуск.
Начнём с онлайн калькулятора для определения параметров SMD индуктивностей в зависимости от нанесённой цифровой маркировки.
Калькулятор маркировки SMD индуктивностей
Введите код катушки индуктивности на его корпусе
|
Допуск обозначается следующими буквами: D = ±0.3 нГн; J = ±5%; К = ±10%; М = ±20%. Если последняя буква не указана, то принимается 20% допуск.
Для индуктивностей номиналом 1...10 мкГн роль десятичной запятой выполняет буква R.
Для индуктивностей, меньших 1 мкГн – буква N (10⁻³).
Например, код 1R2 обозначает 1.2 мкГн ±20%, а 1N2 – 1.2 нГн ±20%.
Приведём также примеры расшифровки для некоторых других обозначений:
| 2N2D — 2,2 нГн ±0,3 нГн |
1R2K — 1,2 мкГн ±10% |
470K — 47 мкГн ±10% |
| 22N — 22 нГн ±20% |
2R2K — 2,2 мкГн ±10% |
680K — 68 мкГн ±10% |
| R10M — 0,10 мкГн ±20% |
3R3K — 3,3 мкГн ±10% |
101K — 100 мкГн ±10% |
| R15M — 0,15 мкГн ±20% |
4R7K — 4,7 мкГн ±10% |
151K — 150 мкГн ±10% |
| R22M — 0,22 мкГн ±20% |
6R8K — 6,8 мкГн ±10% |
221K — 220 мкГн ±10% |
| R33M — 0,33 мкГн ±20% |
100K — 10 мкГн ±10% |
331J — 330 мкГн ±5% |
| R47M — 0,47 мкГн ±20% |
150K — 15 мкГн ±10% |
471J — 470 мкГн ±5% |
| R68M — 0,68 мкГн ±20% |
220K — 22 мкГн ±10% |
681J — 680 мкГн ±5% |
| 1R2K — 1,2 мкГн ±10% |
330K — 33 мкГн ±10% |
102 — 1 мГн ±20% |

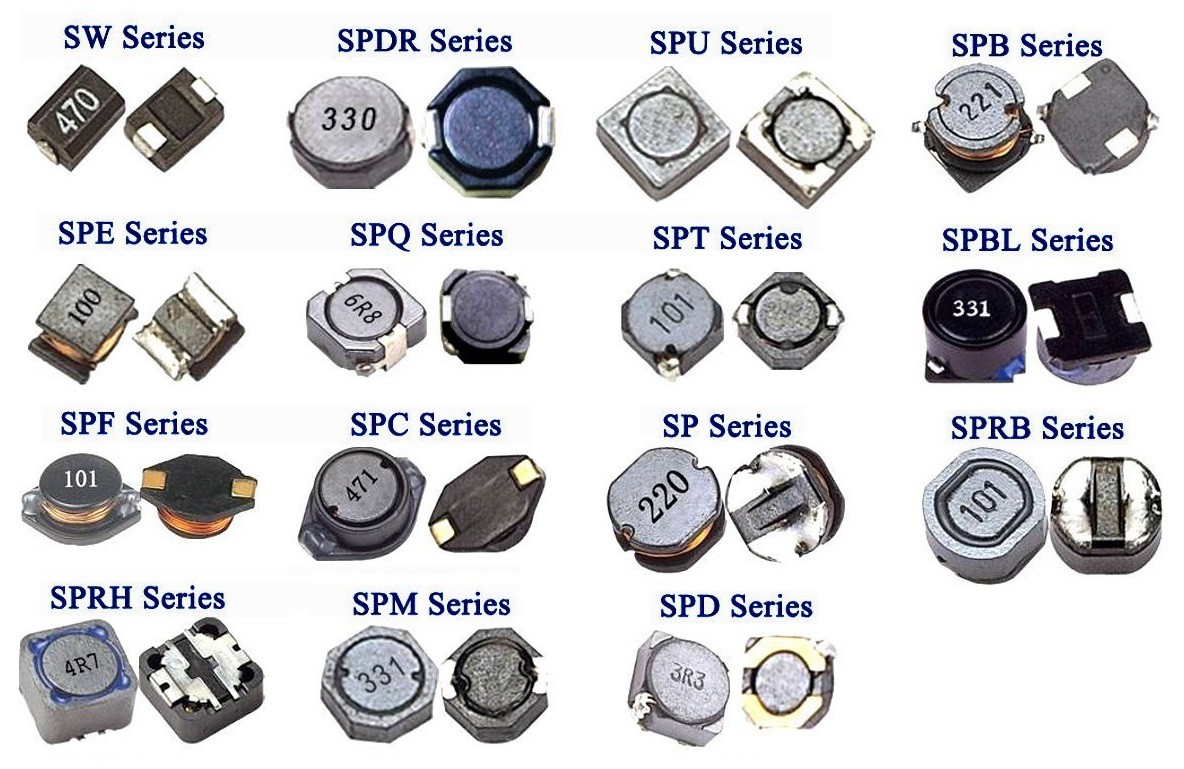

SMD катушки индуктивности имеют широкий перечень функциональных назначений и доступны в различных сериях, часть из которых
показана на рисунке ниже:
В зависимости от паспортных характеристик, они могут применяться в устройствах подавления помех, преобразователях напряжения, генераторах, фильтрах, а
также во многих других приложениях, требующих наличия индуктивного элемента.
|
