Калькулятор цветовой маркировки катушек индуктивности
Онлайн определение индуктивности катушки (дросселя) по цветовой кодировке (3 или 4 полосы)
Цветовая маркировка катушки индуктивности (дросселя) содержит информацию о значении индуктивности, а также допуск (возможное максимальное отклонение от номинала).
Наиболее часто применяется кодировка 4-мя, реже 3-мя цветными полосами или точками. Первые две полосы указывают на значение номинальной индуктивности (в микрогенри),
третья – множитель, четвертая – допуск. В случае кодирования 3 метками допуск не указывается, но подразумевается его значение 20%.
Для начала приведём онлайн калькулятор для определения параметров дросселей с маркировкой в виде 3-ёх или 4-ти цветных колец (полосатиков).
Калькулятор цветовой маркировки катушек индуктивности:
Нажмите на каждую полосу на изображении индуктора, чтобы выбрать цвет
В таблице, приведённой ниже, указано соответствие цветов каждой из четырёх полос конкретным цифровым значениям.
| Цвет полос |
1-ая цифра
номинала |
2-ая цифра
номинала |
Множитель |
Точность (%) |
| Black |
– |
0 |
1 |
± 20% |
| Brown |
1 |
1 |
10 |
– |
| Red |
2 |
2 |
100 |
– |
| Orange |
3 |
3 |
1 000 |
– |
| Yellow |
4 |
4 |
10 000 |
– |
| Green |
5 |
5 |
– |
– |
| Blue |
6 |
6 |
– |
– |
| Violet |
7 |
7 |
– |
– |
| Grey |
8 |
8 |
– |
– |
| White |
9 |
9 |
– |
– |
| Gold |
– |
– |
0.1 |
± 5% |
| Silver |
– |
– |
0.01 |
± 10% |

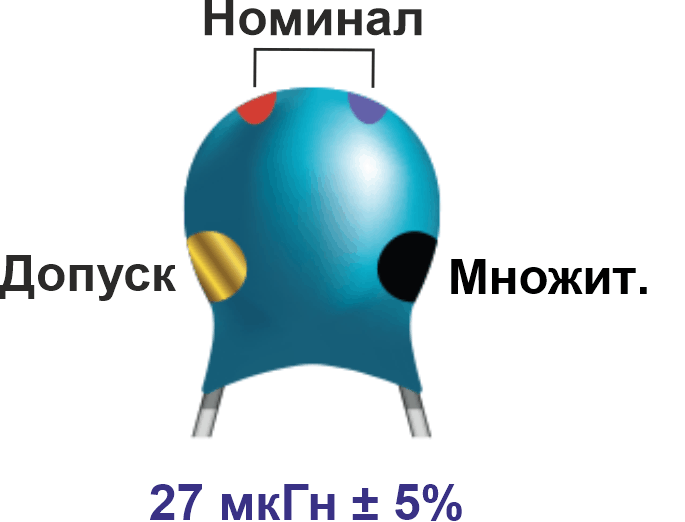

В случаях, когда катушка индуктивности имеет каплеобразную форму, цветовая маркировка зачастую наносится в виде разноцветных точек, имеющих тот же функционал,
что и кольца на более распространённых "полосатиках".
При этом, как показано на рисунке, нумерацию следует вести, начиная с верхней левой точки, соответствующей первой цифре номинала, а заканчивать цветовой точкой
в нижнем левом углу, соответствующей точности.
А на следующей странице рассмотрим принципы нанесения трёх и четырёхзначной цифровой маркировки SMD индуктивностей в виде цифрового и цифро-буквенного
обозначений.
|
