Глубокая модернизация металлоискателя "Пират"

Уменьшаем ток потребления, увеличиваем чувствительность, по- вышаем стабильность работы популярного металлодетектора

Сижу себе спокойно, никого не трогаю, и тут бац - приходит мне на почту письмо чудаковатого содержания:
- Уважаемый автор! Не могли бы Вы подсказать, как можно улучшить работу металлоискателя Пират? При питании от 9-вольтовой батареи - чувствительности не хватает, но ток потребления приемлемый, при переходе на 12-вольтовый аккумулятор - работа схемы становится лучше, но задолбаешься его постоянно подзаряжать. Схема во вложении....
Чур меня! - сказал я, оглянувшись по сторонам, зашёл на всякий случай на свой сайт, полазил там, перекрестился.... Нет там ничего похожего на металлоискатели!
- А с какого бодунца я должен что-то смыслить в этой области? - пишу автору вопроса. - Я, конечно, наблюдал лет 100 назад в журналах простенькие схемы металлоискателей на биениях, но не более того.
- Нет, этот не на биениях - импульсный, ребята из "радиоскота" разработали. Там всего-то делов: передатчик, да приёмник. Вам как два пальца об асфальт, а мне знаний не хватает и ответить толком никто не может!
Ну, как-то, - подумал я, - два пальца об асфальт, это не тот процесс, о котором я так долго мечтал с детсадовского возраста, - и хотел было в мягкой, но решительной форме отшить навязчивого вопрошающего, но..., побродив по сети и поизучав вопрос, обнаружил - а оказывается, тема эта будоражит умы изрядного количества радиолюбителей. Популярная, оказывается, тема!
Да, немало ещё золотых самородков закопано на великих просторах нашей страны, - обозначил я возможные истоки подобного интереса и решил-таки озадачиться данным вопросом.
Результатом теоретической проработки темы стала страница - ссылка на страницу.
А теперь плавно переходим к "Пирату".

Случилось так, что "ребятам из радиоскота" пришлось не так уж и сильно поднапрячься.
Первая реализация подобного металлодетектора нашлась в буржуйском журнале "Everyday Electronics August 1989", и уж совсем похожую схему "PI Metal Detector" опубликовал 30.09.2008 С.В.Smith.
Так что братве всего-то и осталось - лишь выкинуть лишние, на их взгляд, радиодетали. На сколько лишние - оставим на их совести, работает, ну и слава богу!

Рассмотрим принцип работы данного металлоискателя. После излучения передатчиком короткого импульса магнитной индукции, в искомом металлическом объекте возникает и некоторое время поддерживается (вследствие явления самоиндукции) затухающий импульс тока, обусловливающий задержанный по времени отражённый сигнал. Этот отражённый сигнал и несёт полезную информацию об объекте, которую и надо зарегистрировать приёмной частью металлодетектора.

Металлоискатель Пират Металлоискатель Пират

Рис.1

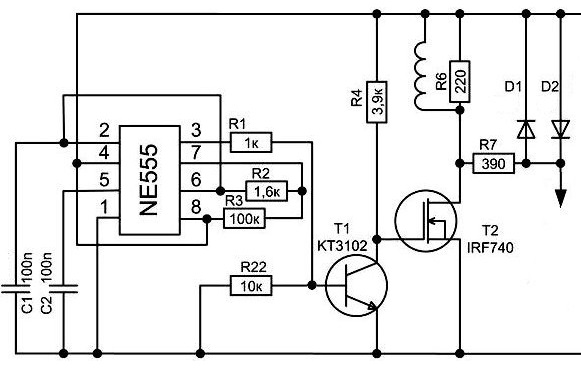

На Рис.1 (слева) приведена передающая часть "Пирата".
Генератор импульсов формирует короткие импульсы тока, поступающие с частотой 150Гц в излучающую катушку, где они преобразуются в импульсы магнитной индукции. Так как излучающая катушка имеет ярко выраженный индуктивный характер, всплески напряжения на ней могут достигать сотен вольт. А поскольку данная катушка является по совместительству и приёмной, необходимо позаботиться об ограничении данного напряжения на входе приёмной части регистратора. Для этой цели использован диодный ограничитель D1-D2.

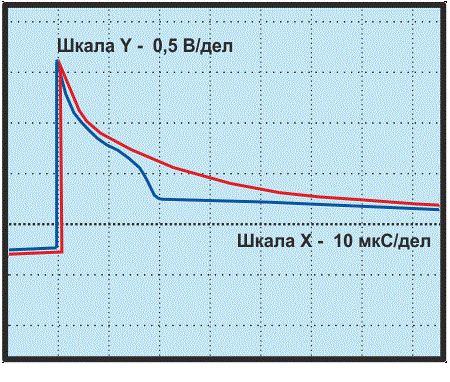

На правой части рисунка показаны эпюры напряжения на ограничителе в условиях отсутствия в зоне действия катушки металлического предмета (синий цвет) и наличия железяки (красный цвет). Как можно увидеть - налицо эффект расширения импульса, обусловленный переизлучением мишени. Чем больше металлический объект, либо чем он ближе расположен к поисковой катушке - тем более выраженным будет эффект расширения, т.е. вычислив разницу между длительностями красного и синего импульсов можно судить о размерах и глубине залегания объекта.

Причём основная часть тока потребления устройства как раз и приходится на процесс накачки катушки энергий, необходимой для достаточной мощности излучения. Как можно снизить это потребление? Тупо - уменьшить частоту повторения импульсов.
Давайте подумаем, почему частота этих импульсов выбрана в "Пирате" равной 150 Гц? Да очень просто - это частоту необходимо зафиксировать динамиком. Динамик маленький, он и эту-то частоту воспроизведёт с трудом, а если её сильно понизить, то и вовсе будет молчать как рыба, ну а если и не молчать, то слегка пощёлкивать.
Ладно, забыли про динамик! А до каких пределов можно понижать данную частоту? До значений, позволяющих комфортно перемещать в пространстве катушку металлоискателя без потери скорости обнаружения цели. Ясен хулахуп, что понижение частоты до 50Гц (или 50-ти плевков поисковым импульсом в секунду) не окажут никакого негативного влияния на скорость перемещения. Зато троекратное уменьшение частоты позволит, как минимум, в три раза уменьшить ток потребления. Дальнейшего снижения можно добиться, применив цифровую схему обработки сигнала посредством малопотребляющих КМОП микросхем.

Ну и хватит этой унылой теории, пора переходить к схеме электрической-принципиальной!
Металлоискатель Пират
Рис.2 Схема импульсного металлоискателя

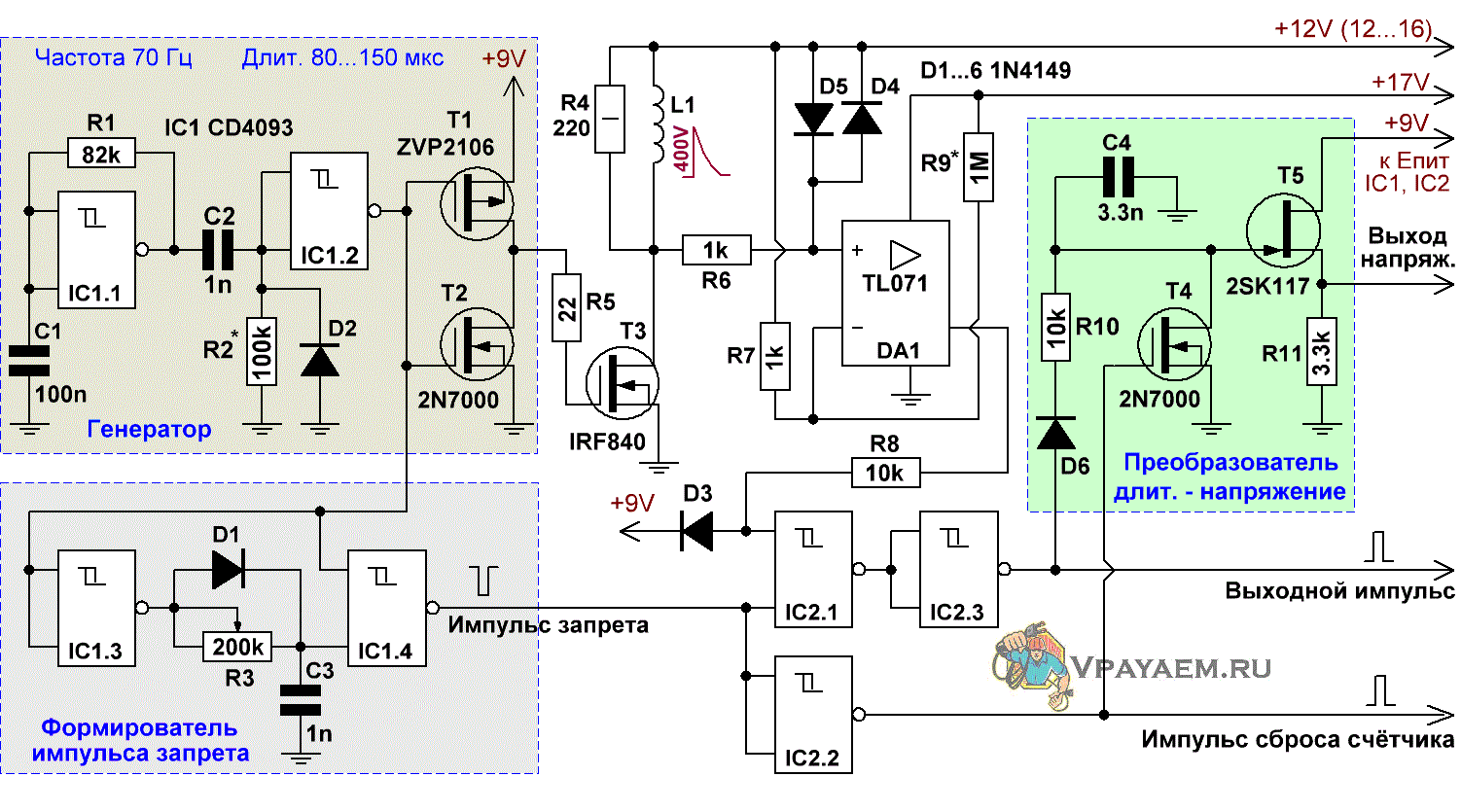

На Рис.2 приведена схема формирования импульса, длительность которого прямо пропорциональна мощности отражённого от металлического объекта сигнала.
В формирователе применены КМОП логические элементы "2И-НЕ" с триггерами Шмитта на входах. Именно наличие этих триггеров позволяет избежать микросхемам затянутых переходных процессов и обеспечивает собственное потребление тока, близкое к нулю.
Частота импульсов генератора, как мы уже договорились - 50Гц, длительность импульсов накачки - 150мкс (это значение является оптимальным для применённой в металлодетекторе катушки).
В самом простом варианте катушка наматывается на оправке 200 мм и содержит около 30 витков провода. Её форма и конструкция может иметь различные очертания, важно, чтобы результирующая индуктивность составляла величину 300-330 мкГн.
Начало импульса запрета совпадает с началом передающего импульса. Длительность регулируется переменным резистором R2 и должна составлять величину, равную времени разрядки излучающей катушки.
Операционный усилитель DA1A усиливает сигнал, поступающий с выхода диодного ограничителя и приближает его форму на своём выходе к прямоугольной.

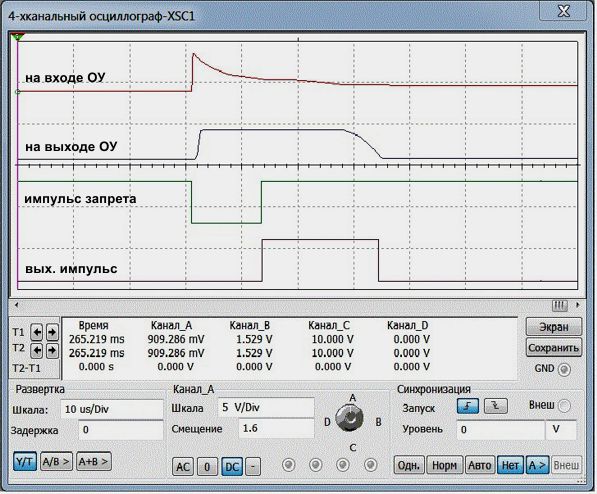

Для лучшего понимания работы схемы приведу диаграммы напряжений в различных точках.

Металлоискатель Пират

Рис.3 Диаграммы напряжений импульсного металлоискателя

Думаю, дальнейшего пояснения работы формирователя не требуется.

Собственно говоря, теперь нам только и осталось, что измерить длительность выходного импульса и зафиксировать её любым удобным для юзера методом. Сделать это также удобно сугубо цифровыми средствами.

Измерители длительности импульса

Рис.4 Измерители длительности импульса

На Рис.4 приведены два варианта измерителя длительности импульса: первый со светодиодной индикацией, второй - с регистрацией длительности посредством изменяющейся звуковой частоты.
В основе обоих устройств лежит микросхема CD4017 (К561ИЕ8), представляющая собой десятичный счётчик с дешифратором. Дешифратор работает таким образом, что обеспечивает логическую единицу только на одном выходе в любой момент времени, что крайне полезно для снижения энергопотребления схемы при работе на светодиодные матрицы. Как это всё функционирует?

С приходом на вход устройства положительного перепада измеряемого сигнала (вх. импульс), запускается генератор, построенный на IC1.1, выходные импульсы которого с частотой, задаваемой цепочкой R1 C1, поступают на тактовый вход счётчика IC2. Счётчик начинает заниматься своим непосредственным делом - считать.
По окончании измеряемого сигнала, его уровень становится равным нулю, генератор стопорится и счётчик, соответственно, тоже, индицируя "единицей" на соответствующем выходе количество посчитанных импульсов.

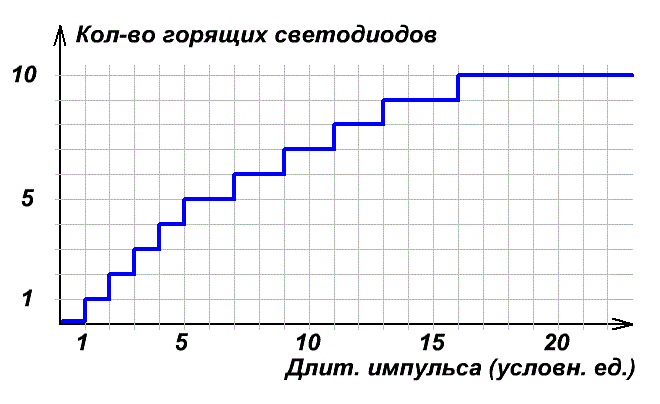

Чем больше счётчик успеет к этому моменту насчитать - тем выше длительность поступающего на вход сигнала.
Элементы IC1.2 и IC1.3 предназначены для остановки счётчика в момент появления "единицы" на последнем разряде, чтобы не допустить его последующего перезапуска.
Переменный резистор R1, регулирующий частоту генератора, по совместительству отвечает и за чувствительность металлоискателя: чем больше частота - тем выше чувствительность.

Так, с эти разобрались, выкидываем светодиоды, подключаем к счётчику генератор (Рис.4 справа).
Генератор выполнен на IC3.1, IC3.2, Т1 и представляет собой устройство, частота которого формируется посредством управляющего тока. Управляющий ток, в свою очередь, зависит от значений резисторов R4-R11, подключённых к соответствующим выходам счётчика.
При указанных на схеме номиналах, минимальная частота, соответствующая самой малой длительности входного импульса, будет около 500 Гц, максимальная, соответствующая самой большой длительности: ≈ 1 кГц. Остальные резисторы следует выбирать из сетки промежуточных номиналов.
В процессе повышения частоты генератора происходит и одновременное увеличение громкости в звуковом излучателе, связанное с уменьшением скважности выходных импульсов (приближении их формы к меандру).

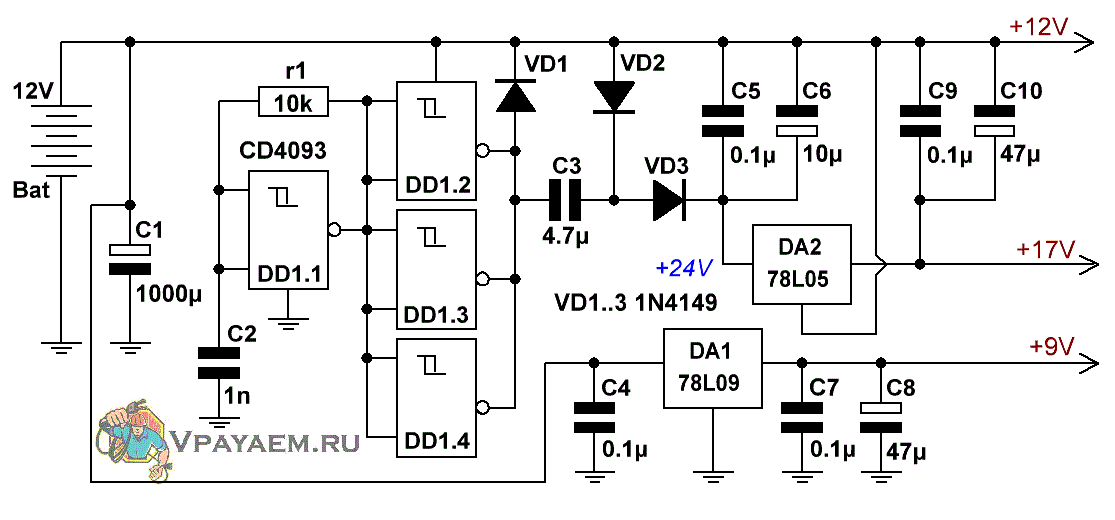

Для поддержания высокой стабильности работы металлоискателя - все логические элементы необходимо запитывать стабилизированным напряжением, снимаемым с интегрального стабилизатора VR1 (Рис.2). На самом деле, для классического "Пирата" такой стабилизатор был бы тоже совсем не лишним!
