Входной фильтр приёмника или трансивера

Узкополосный коротковолновый перестраиваемый преселектор
резонансной настройки

«В описании присутствуют сцены табакокурения. Уведите детей от экрана монитора... И беременных женщин - тоже».

- Грустно, девицы, - буркнул я в сторону жены, выходя с сигаретой в подъезд, попутно провожая её с дочерью на дачу,
- Буду мерить добротность, а прибора как не было, так и нет...
Из открывшейся соседней двери показался мужик, поздоровался и, картинно наморщив нос, начал недовольно вращать ключами в замочных отверстиях.
Мужик оказался - сосед.
- Володь, у тебя в хозяйстве измерителя добротности не затерялось? - бодро поинтересовался я у него, отгоняя в сторону дым от сигареты.
Сосед, потомственный филолог в третьем поколении, заподозрив надругательство над высокими традициями своих чувств, быстро нашёл нужные слова и грамотно расставил их в вопросительное предложение:
- Ты чем папироску-то забил? Бросаешься на людей ни свет ни заря с абсолютно бессмысленными вопросами.
- Эх, Владимир, толку от вас гуманитариев - как от заднего кармана на семейных трусах. Без ваших осмысленных вопросов жить можно и достойно и счастливо, а вот без измерителя добротности в хозяйстве жить сложно.
И поскольку обсуждаемого прибора у меня на горизонте так же не прослеживалось, пришлось возвращаться домой, снимать с полок генератор с осциллографом, выискивать резистор редкого номинала и соединять все эти заготовки при помощи проводов, паяльника и оловянного припоя.
Добротность катушки я померил, спаяв два резистора в соответствии со схемой, приведённой в конце страницы ссылка на страницу  на Рис.3.

Наблюдая на экране осциллографа прохождение разночастотных сигналов через образовавшуюся электрическую цепь, в мою, не сказать что светлую, но порой сообразительную голову закралась неожиданная мысль: "А ведь какой замечательный преселектор может получиться, если ...".
А что, собственно говоря - если? Вот он - практически готовый преселектор! Перестраиваем ёмкость, или индуктивность - перестраиваем частоту.

Ну а теперь, нагоним глубокомыслия!

«Фильтры резонансной настройки (преселекторы) – наиболее совершенные селективные радиочастотные фильтры в любительских трансиверах. Обеспечиваемая ими избирательность может оказаться исключительно ценной для обеспечения «тихого», свободного от интермодуляционных искажений приёма даже в битком набитых в уикенд соревнований диапазонах» - пишет японский производитель профессионального и любительского радиооборудования про свои преселекторы для своих же трансиверов высшего класса.

Двухконтурные (или упаси нас Бог - многоконтурные) перестраиваемые преселекторы, так глубоко любимые отдельными радиолюбителями, не могут обеспечить приемлемого уровня подавления мешающих сигналов внутри отдельно взятого КВ диапазона.
Возникает резонный вопрос: "С какого это бодунца?".
Отвечу:
"Происходит это из-за невозможности добиться приемлемого результата по сопряжению сдвоенных конденсаторов переменной ёмкости при значительной перестройке их по частоте, как не подгибай пластины плоскогубцами, пассатижами или иными шарнирно-губцевыми инструментами.
В результате, для ослабления психопатологического синдрома и исключения образования провала между горбами графика АЧХ, возникает необходимость снижения добротности связанных контуров до значений не превышающих 100."

Для иллюстрации сказанного используем схематический пример.

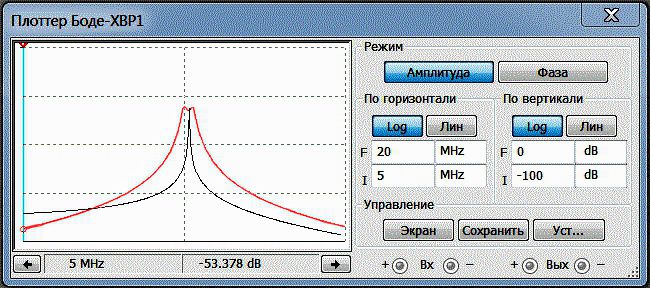

Рис.1

Здесь красным цветом обозначена АЧХ двухконтурного преселектора, с добротностью катушек Q=100, а чёрным - АЧХ одноконтурного, собранного по вышеупомянутой схеме, с добротностью контура Q=1000.
Графики приведены для диапазона частот 5-20 Мгц, центральная частота пропускания фильтров - 10 Мгц. Всё остальное, на мой взгляд, выглядит достаточно убедительно и в комментариях не нуждается.
Остаётся, по сути, сущая ерунда - магическим ударом явить на свет катушку индуктивности с добротностью около 1000 единиц!

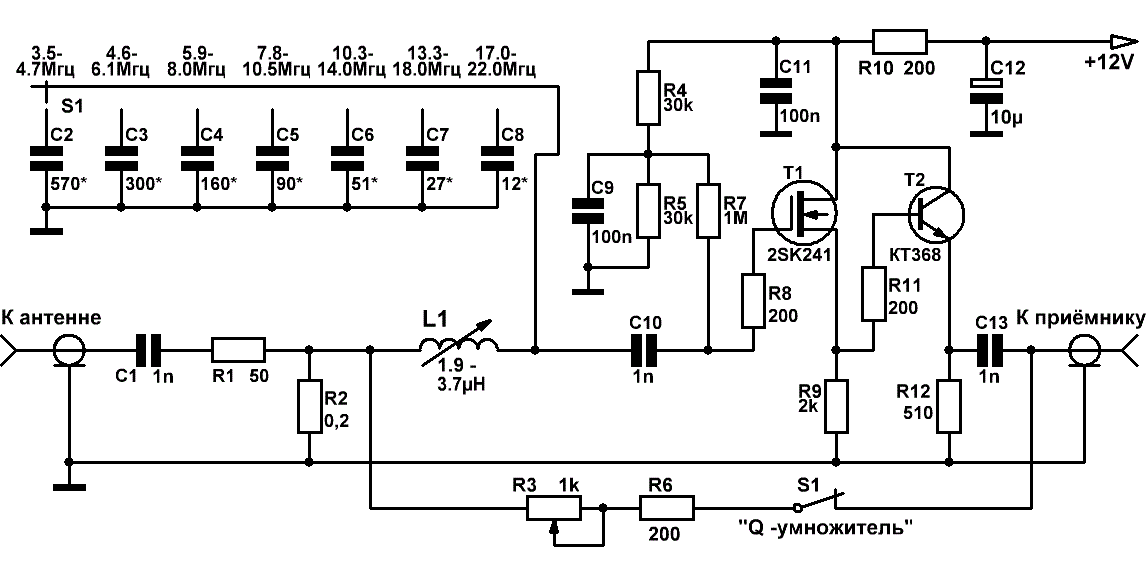

Однако, приступим наконец-то к выполнению своих непосредственных обязанностей и огласим схему принципиальную электрическую получившегося преселектора.

Рис.2

Давайте эту страницу будем считать вводной, а вскрывать тему, морщить лоб и избавляться от спокойно-безмятежного выражение лица приступим, начиная со следующей.



  Дальше
