Схема многодиапазонного регенеративного КВ приёмника, часть 3
Как построить самый лучший в мире регенератор? Думаем, рассуждаем, действуем!
Начало на странице
Собственно говоря, ничего сверхчеловеческого изобретать нам в этой истории не надо. А надо нам всего лишь незатейливо, но
аккуратно повысить чувствительность АМ детектора.
Скажу без обиняков: эмиттерный детектор – это детектор, то что надо детектор, а большинство ПРОСТЫХ, но "крайне чувствительных АМ детекторов",
описанных в различных источниках, чаще всего уступают ему по тем или иным характеристикам. А потому и повестка сегодняшнего заседания напрашивается
сама собой: не мудрить, не заморачиваться поиском различных схемных решений, а просто использовать усилительный каскад, который раскачает
сигнал на входе детектора и повысит его чувствительность в количество раз, равное Ku усилителя.
Оптимальным (с точки зрения: простоты, высокого входного сопротивления и равномерности АЧХ в широком диапазоне)
я счёл каскодный усилитель, выполненный на двухзатворном полевике (Рис.1).

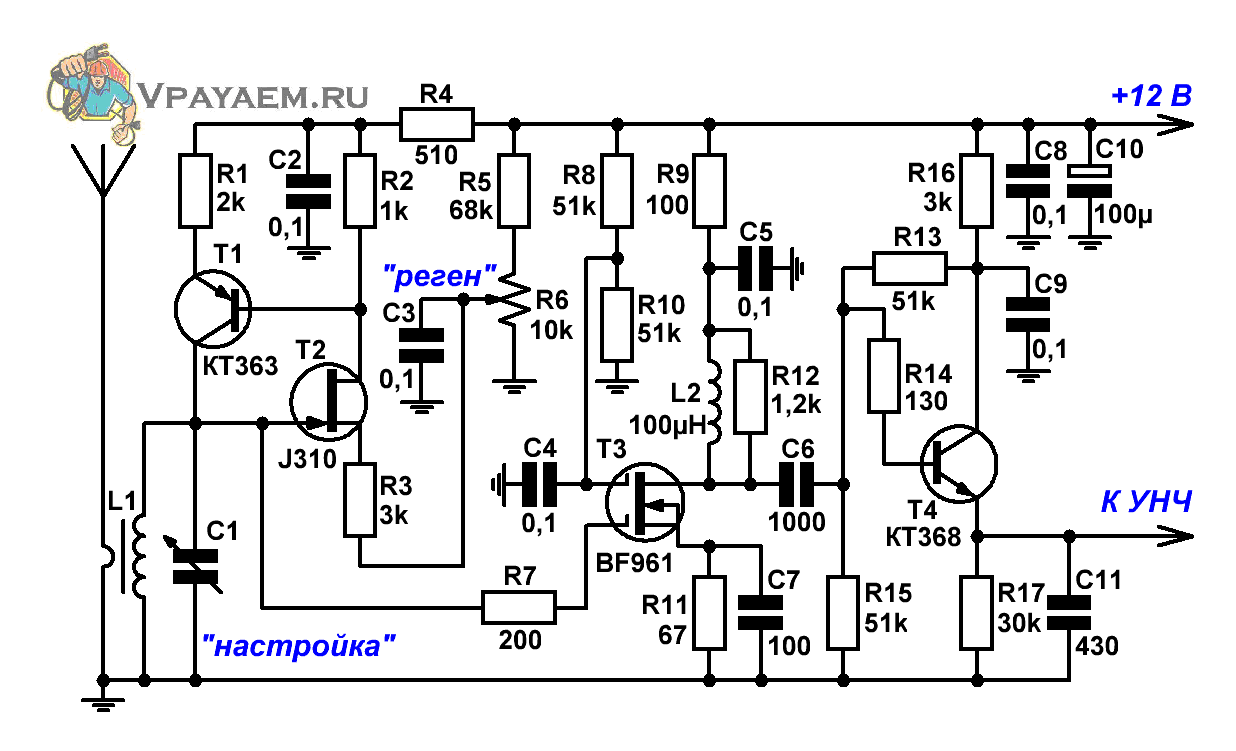

Рис.1 Схема многодиапазонного регенеративного приёмника (модификация 2)
Все остальные каскады приёмника выполнены в близком соответствии со схемой, описанной на предыдущей странице, поэтому комментарии, думаю,
излишни.
Зато нелишне будет упомянуть о том, что регенераторы в целом, а в особенности регенераторы, содержащие на борту
какой-либо широкополосный ВЧ усилитель,
требуют некоего подобия радиотехнического заземления. В противном случае данный тип приёмников будет
сильно шуметь, результатом чего будет являться многократное (по сравнению с заземлённым аналогом) снижение чувствительности.
В простецком варианте в качестве такого заземления может выступить кусок провода, подключённый к минусу приёмника и валяющийся на полу.
Его положение следует подобрать по минимуму шумов в громкоговорителе приёмника. Я же использовал более совершенный вариант – 5-ти метровый
кусок провода, выброшенный в окно. Вернее, как в окно? Три с лихуем метра – по комнате в направлении лоджии, а то, что осталось –
в окно.
Со всеми этими радиотехническими изысками я и встретил начало сумерек, а соответственно, и начало прохождения станций на 40-41 метровых
диапазонах.
Эх, ну что тут скажешь?... Чувствительность регенератора при приёме АМ явно подросла, хотя и, как мне показалось, недотягивала до
эталонного окварцованного китайца (Tecsun PL-660).
А вот тщательные сравнительные испытания провести не удалось. Причиной этого стало довольно приличное прохождение, а соответственно,
и быстрое нарастание количества и уровня сигналов принимаемых станций.
И вот в какой-то момент регенератор запел!
Причём запел не гундосым голосом пьяного дятла-песенника, а чистым и звучным голосом беловежского соловья.
Особенно порадовало, что приёмник, даже при очень высоком уровне регенерации, довольно охотно и намертво цеплялся за несущие АМ сигналов, что
позволяло ему замечательно себя чувствовать в режиме синхронного приёма.
Что касается самых слабых АМ станций, которые на Tecsun ещё как-то слышались, то регенератор их видел исключительно на уровне несущих.
Дай, – думаю, – поиграюсь с антенной. Но, отключив пассивную рамку, с которой (как я рассчитывал) снимается радиосигнал, смекнул, что
антенна на этом празднике жизни – вообще лишняя деталь, ибо приём осуществляется в большей степени на провод заземления.
А после незамысловатых опытов с количеством витков первичной обмотки, пришло понимание того, что трансформаторная связь с антенной
для регенератора – это вообще тупиковая ветвь. Т. к. при малом количестве витков первички, суррогатная антенна шунтируется и почти не
принимает, а при большом – наблюдается влияние антенны на частоту, плавность регулировки уровня регенерации, а также снижение добротности
катушки со всеми вытекающими отсюда последствиями.
Ну что ж, тезисы сформулированы, пора переходить к практическому воплощению.

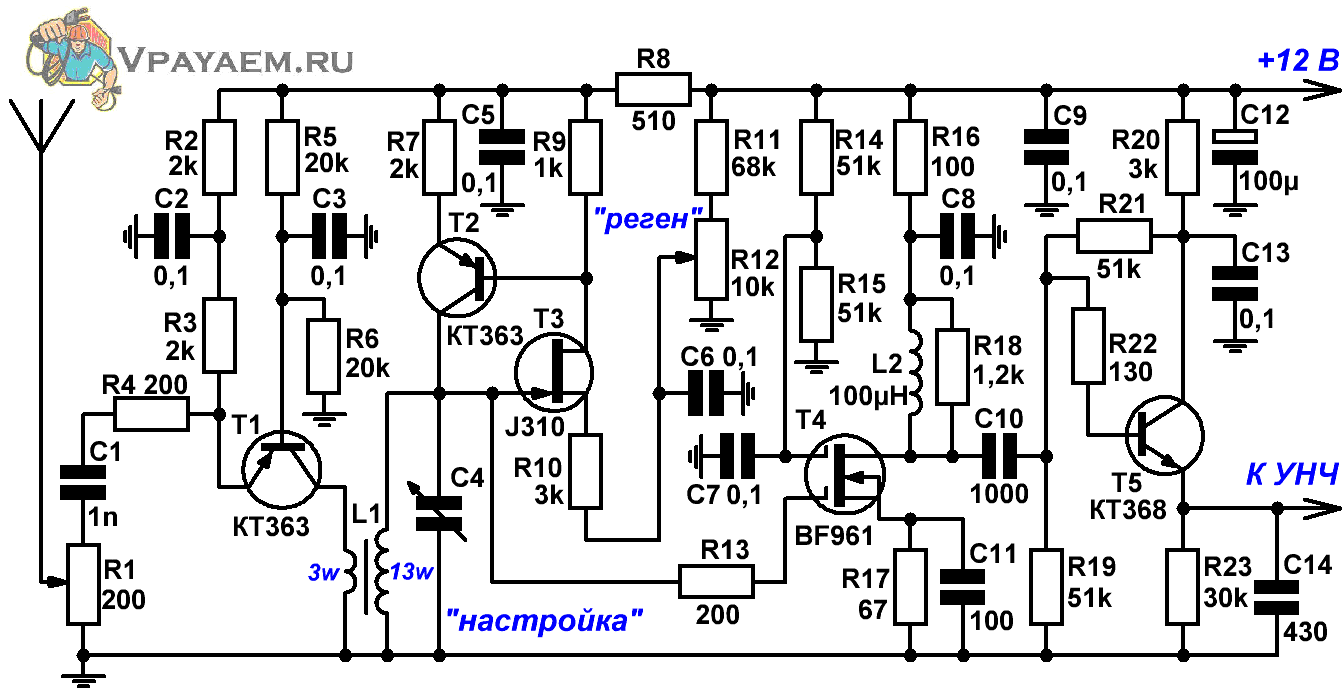

Рис.2 Схема многодиапазонного регенеративного приёмника (модификация 3)
Введение входного усилительного каскада по схеме с общей базой позволило одним транзистором (Т1) убить двух зайцев. Это, во-первых,
обеспечило практически полную развязку регенеративного каскада от влияния импеданса антенны, во-вторых, добавило
дополнительное усиление, что должно позитивно отразиться на возможности синхронного приёма слабых АМ сигналов.
Для пущего усугубления этих эффектов усилитель подключён к катушке регенеративного каскада через отдельную обмотку связи.
Старая крупногабаритная катушка, намотанная на воздушном диэлектрике, опять отправилась в стол в ожидании своего часа.
Новая была выполнена на кольцевом сердечнике: то ли М30, то ли М50 20х10х5 (неохота было снимать имеющуюся на нём лакотканевую изоляцию)
посредством намотки 13 витков 1мм обмоточного провода. Именно такое количество витков потребовалось для получения исходной
индуктивности – 6,1 мкГн.
Катушка связи содержит 3 витка такого же эмалированного провода.
В результате проделанных манипуляций чувствительность регенератора выросла до хрена и выше. Поэтому, хочешь не хочешь, но при работе с
"длинными" антеннами может потребоваться аттенюатор. С этой функцией вполне штатно справится переменный резистор R1.
Ну вот, можем же, когда захотим! – пробухтел я, сразу после того, как регенератор зацепил первых корреспондентов. Однако давайте обо всём
по порядку.
На этот раз боевое крещение приёмника было решено начать пораньше, дабы застать самое начало проклёвывания эфира.
Как только процесс зародился, стало понятно, что регенератор ловит всё то же самое, что и супергетеродин с двойным
преобразованием частоты. Мало того, этот примитивный электроагрегат выудил на двадцатке радиолюбителя, которого Tecsun не услышал в упор.
Правда, справедливости ради отмечу, что китаец вёл приём на встроенный телескоп, в то время как реген – на 30-ти сантиметровую пассивную
рамку, стоящую поблизости на подоконнике.
Короче, кайфовал я долго, прохождение было отличное, поэтому количество станций разной степени мощности, крайне чисто принимаемых
регенератором, быстро росло. А начиная с какого-то момента, плотность их в АМ диапазоне увеличилась настолько, что на паре
участков они стали налезать друг на друга.
Tecsun показал, что налезающие станции отстоят друг от друга на 10-15 кГц, что, в принципе, вполне соотносится с полосой пропускания
регенеративных приёмников на 7-МГц частотном диапазоне.
Причём радикально устранить этот эффект у одноконтурного приёмника, коим является регенератор, вряд ли удастся. Можно, конечно, попытаться
изготовить более высокодобротную катушку (выбрать сердечник большего диаметра), а ещё можно подсоединить коллектор Т2 не напрямую к контуру,
а через отвод в катушке – это снизит его шунтирующее действие и,
опять-таки, незначительно повысит добротность, а соответственно и полосу пропускания приёмника.
Ладно, хватит уже крутить полушариями, давайте-ка подведём предварительные итоги проведённых мероприятий:
Регенератор получился ЗАМЕЧАТЕЛЬНЫЙ, причём даже лучше, чем я ожидал, когда брался за него в начале эпопеи. Итого – что мы поимели в сухом
остатке?
1. Высокую стабильность частоты,
2. Возможность работы на одной катушке в широком диапазоне частот,
3. Очень мягкую регулировку уровня регенерации,
4. Чувствительность при любом виде модуляции – на уровне приличного супергетеродина с двойным преобразованием частоты,
5. Возможность стабильной работы в синхронном режиме захвата несущей даже при низких уровнях входных сигналов.
Можно ли ещё улучшить характеристики получившегося регенератора?
Отвечу сразу, уверенно и непоколебимо: МОЖНО!
Ибо, скажу я вам, лень – это не только признак интеллекта и искусства отдыхать заранее, но и один из семи общеизвестных грехов.
В связи с этим, уважаемые дамы и рыцари – грешен, потому как есть на схеме участок, где я слегонца сфилонил. И опять-таки, теперь считаю
своё поведение безобразной ошибкой, раскаиваюсь, прошу дать возможность загладить, искупить...
А тот, кто опознает это "узкое" место до того, как я внесу изменения на следующей странице, будет всенародно объявлен "почётным
регенераторостроителем", потому как – молодец!.
Продолжение на следующей странице
|
