Принципы нанесения цветовой маркировки выводных резисторов.

Определяем параметры резистора по цветовой маркировке. Примеры и онлайн
калькулятор.


Определяем параметры резистора по цветовой маркировке Резистор – это пассивный элемент электрической цепи, обладающий определённым значением электрического сопротивления.
Резистор является крайне распространённым элементом электронной аппаратуры и характеризуется (в первую очередь): величиной сопротивления, номинальной мощностью и допуском отклонения от приведённого номинала.

Промышленностью выпускаются резисторы различных номиналов в широком диапазоне сопротивлений: от 0,01Ом до 1ГОм, однако при при изготовлении массовых изделий величину сопротивления в основном выбирают исходя из ряда: ♦ 10; ♦ 11; ♦ 12; ♦ 13; ♦ 15; ♦ 16; ♦ 18; ♦ 20; ♦ 22; ♦ 24; ♦ 27; ♦ 30; ♦ 33; ♦ 36; ♦ 39; ♦ 43; ♦ 47; ♦ 51; ♦ 56;
♦ 62; ♦ 68; ♦ 75; ♦ 82; ♦ 91. Нужное числовое значение сопротивления получают путём деления или умножения этих значений на число кратное 10.

Сопротивление резисторов измеряется в омах (Ом), килоомах (кОм, 1кОм = 1000 Ом) и мегаомах (МОм, 1МОм = 1000 кОм = 1000000 Ом).

Начнём с наиболее распространённых – выводных резисторов с цветовой маркировкой в виде 4 или 5 цветных колец (полосатиков). Значение сопротивления таких элементов указывается на корпусе резистора в виде кода с использованием цветовой маркировки.

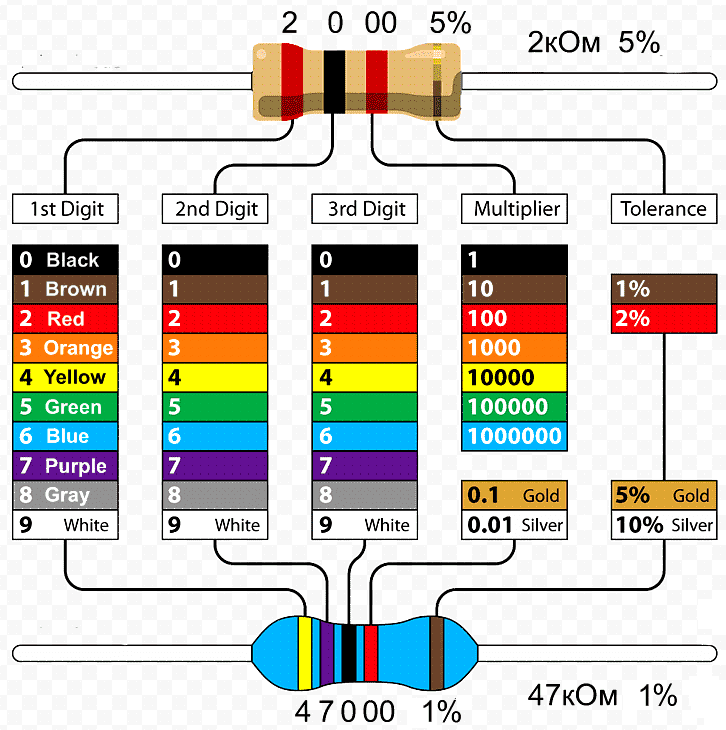

На рисунке Рис.1 приведены резисторы двух видов: маркированные четырьмя кольцами и резисторы (как правило, с низким параметром допуска погрешности), маркированные пятью цветовыми кольцами.

Цветовая маркировка резисторов
Рис.1 Цветовая маркировка резисторов с 4 кольцами (сверху) и 5 кольцами (снизу)

Для резисторов с четырьмя кольцами – первые два обозначают величину сопротивления в Омах, третье кольцо является десятичным множителем, а четвёртое обозначает возможное % отклонение от номинала.
Для резисторов с пятью кольцами – первые три обозначают величину сопротивления в Омах, четвёртое кольцо является десятичным множителем, а пятое обозначает возможное % отклонение от номинала.
Изредка попадаются элементы и с тремя полосами, тогда: первые два цвета – это первые цифры номинала, а третий цвет – множитель. Величина допуска таких резисторов всегда ±20%.

Для резисторов с шестью кольцами нужно использовать рисунок для элементов с пятью кольцами, но учесть шестую цветную полоску, которая обозначает температурный коэффициент сопротивления (ТКС), а каждый цвет имеет своё значение:
• Коричневый = 100 ppm/ºC;
• Красный = 50 ppm/ºC;
• Жёлтый = 25 ppm/ºC;
• Оранжевый = 15 ppm/ºC;
• Синий = 10 ppm/ºC;
• Фиолетовый = 5 ppm/ºC;
• Белый = 1 ppm/ºC.

Как правило, маркировочные полосы сдвинуты в одну сторону (в сторону первого кольца), и чтение их выполняют слева направо. В том случае, если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные.
Если и это условие не соблюдается, то можно воспользоваться правилом – начало маркировки никогда не начинается с чёрного, золотистого и серебристого цветов.

Для радиолюбителя, не отягощённого наличием чрезвычайной памяти, приведу онлайн калькулятор цветовой маркировки резисторов.

Онлайн калькулятор определения параметров резистора по цветовой маркировке

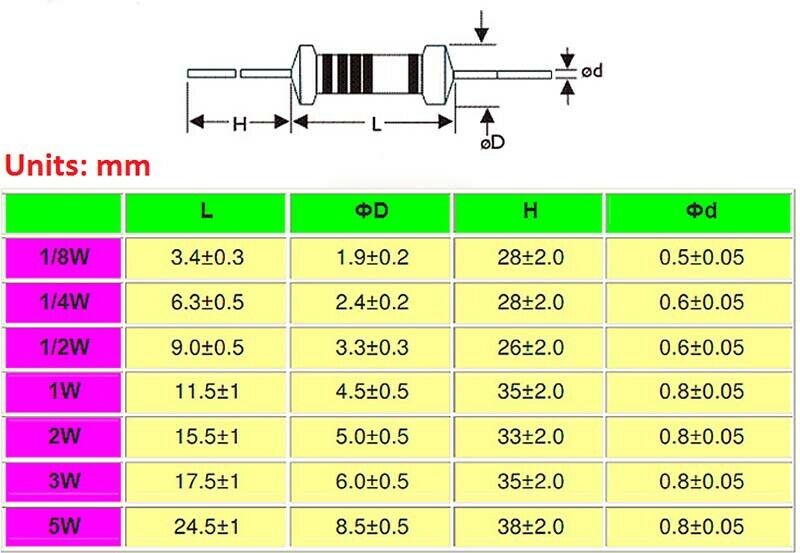

На Рис.2 приведена оценочная зависимость мощности полосатых выводных резисторов исходя из их габаритных размеров.

Габариты выводных резисторов с цветовой маркировкой различной мощности

Рис.2 Габариты выводных резисторов с цветовой маркировкой различной мощности

А на следующей странице рассмотрим принципы нанесения трёх и четырёхзначной цифровой маркировки SMD резисторов в виде цифр, либо цифр и буквы (маркировка EIA-96).
