Схема предварительного гитарного усилителя на полевых транзисторах.

Эффекты distortion, overdrive и канал чистый звук с радикально ламповым
звучанием.

Как ни крути, но классические модели гитарных ламповых усилителей, по мнению значительной части профессиональной публики - до сих пор являются эталоном звучания. В отличие от транзисторных (solid state) устройств, они дают наиболее качественный и "тёплый" гитарный звук и представляют собой один из тех редких случаев, когда современные технологии так и не смогли превзойти безупречную классику жанра.
Причём, в серьёзных моделях усилителей и комбиков предусмотрен весьма немалый запас усиления, что позволяет получать перегруз в лучших традициях лампового звучания без использования внешних металлоконструкций типа: Overdrive и Distortion.
Что касается недостатков, то они понятны и ёжику - это высокая цена и недетские массогабариты.

А можно ли заполучить подобный "ламповый" гитарный звук от полупроводникового устройства?
Можно, но для это надо сильно постараться, и достоверно понять: а за счёт чего, собственно, лампа в гитарном усилителе звучит "по ламповому"?
По большому счёту - статья, посвящённая схеме легенды лампового звука "Marshall JCM900", опубликованная нами (с подробным описанием и диаграммами) на странице (ссылка на страницу), и имела главную цель - ознакомить заинтересованную аудиторию с процессом формирования динамических процессов изделия как на чистом звуке, так и в режимах distortion/overdrive. Поэтому, поимев на странице по ссылке некоторую долю познаний, можно наморщить мозг и озвучить предварительные соображения:

1. Вольт-амперные характеристики вакуумных приборов играют значительную, но не принципиальную роль в формировании спектральной составляющей исходящего звука. Непринципиальную - ввиду того, что те же полевые транзисторы имеют достаточно близкие ВАХ и умеют выдавать чистый звук, спектрально приближённый к ламповому.
2. А вот, огромный динамический диапазон ламповых каскадов, присущий им за счёт высоких напряжений анодного напряжения - это собака, зарытая в сути первопричины пресловутого лампового звучания гитарного усилителя. И особенно это проявляется в режимах перегруза distortion/overdrive!
О чём это я?
А о том, что если мы вдумаемся в схему, приведённую по ссылке, то увидим, что первый каскад - это линейный усилитель, третий - тоже, а четвёртый - и вовсе повторитель напряжения. Т.е. всё формирование перегруза происходит во втором каскаде и диодном ограничителе, выполненном по достаточно нетрадиционной схеме.
А если ещё там же пройтись по диаграммам выходного сигнала, то можно отчётливо увидеть, что практически при любых положениях регуляторов усиления - ограничение сигнала происходит в достаточно мягкой форме, кроме, пожалуй, самых крайних положений, что на практике приводит к появлению некоторого количества песка в звучании инструмента.

Переходим к сути задачи:
Схема транзисторного аналога лампового гитарного усилителя должна быть выполнена на полевиках, являющихся твердотельными аналогами вакуумных приборов.
Напряжение питания усилителя должно быть максимально высоким.
А поскольку увеличить его до 250...300 В нам едва ли удастся - придётся увеличивать количество усилительных каскадов, причём ограничение сигнала в каждом из них должно происходить в предельно мягкой форме.

Итак, подведём итоги! Главной целью сегодняшнего мероприятия является получение динамических характеристик нашего усилителя, максимально приближенных к ламповым аналогам, при бережном сохранении форм АЧХ, графики которых также были приведены на странице по вышеуказанной ссылке.

А понадобится нам для этого:
– голова с идеей - 1 шт,
– ухо без признаков заложенности - минимум 1 шт,
– гитарка, желательно со струнами - 1 шт,
– руки парные из правильного места - ровно две.
Разные деталюшки.... Ну и схема электрическая принципиальная - также окажется в хозяйстве совсем не лишней.

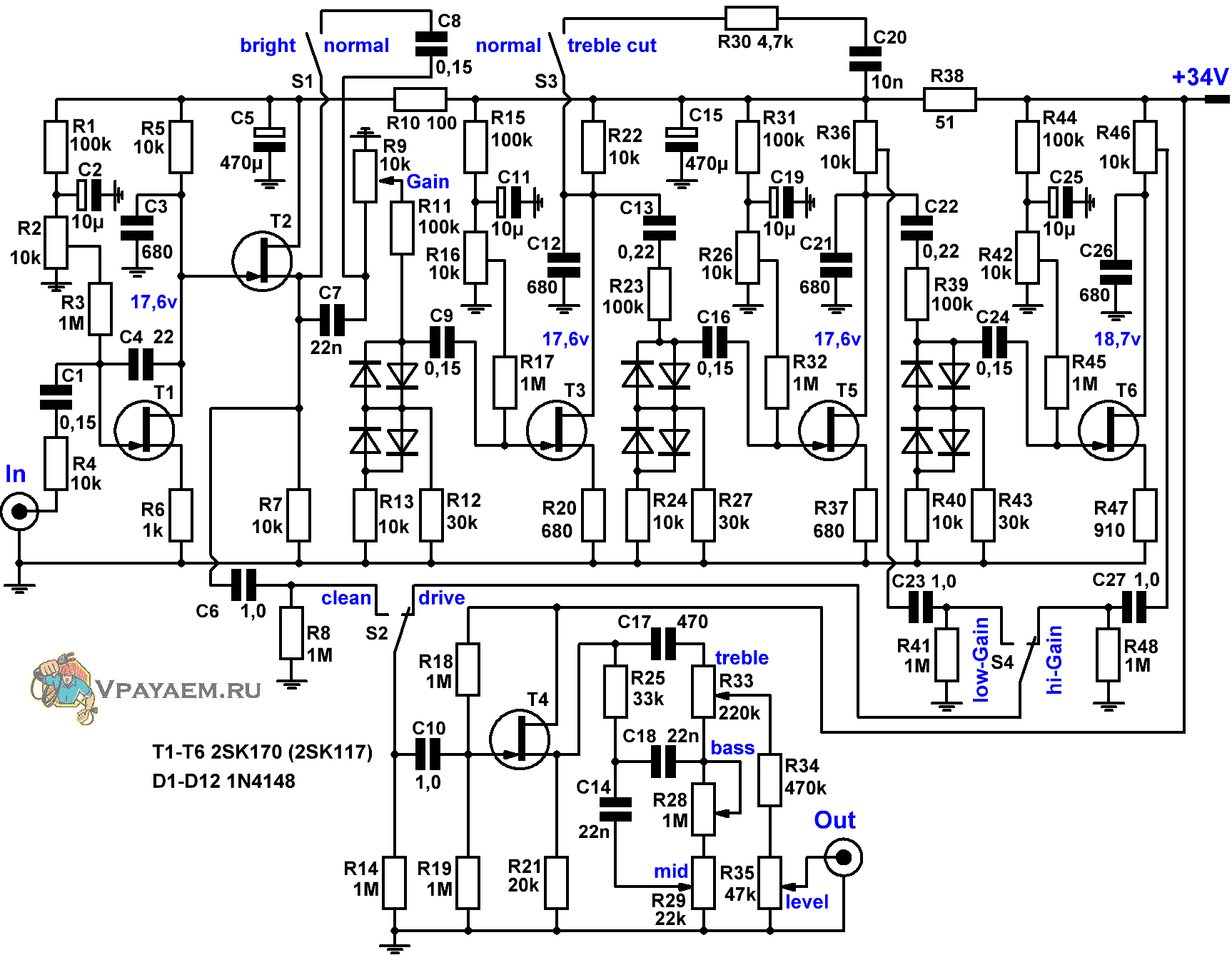

Рис. 1

Схема выполнена на полевых транзисторах 2SK117 с нормированным коэффициентом шума, что обеспечивает ей отличные шумовые характеристики.

Первый каскад (Т1) представляет собой усилитель, выполненный по схеме с общим истоком. В его функции входит не только усиление входного сигнала на 18...19 дБ, но и некоторое обогащение его спектра частотами чётных (в основном 2-ой) гармоник, что особенно ощутимо при звучании чистой (неперегруженной) гитары, либо при низком уровне перегруза.
Интегрирующая цепочка R4, С4 предотвращает пролезание и последующее усиление радиочастотных помех.

Далее сигнал поступает на истоковый повторитель (Т2), к выходу которого подключён канал чистого звука, а так же переменный резистор R9, являющийся регулятором уровня усиления канала перегруза.
Диодный ограничитель (D1-D4) совместно с резисторами R11-R13 осуществляет очень мягкое ограничение поступающего на него сигнала, фиксируя его максимальную амплитуду на уровне ~ 2 В.

Следующие два одинаковых каскада на транзисторах Т3, Т5 с такими же диодными ограничителями на выходе имеют усиление по напряжению ~ по 20...21 дБ каждый.
Помимо прочего, сток транзистора Т5 является выходом канала с низким уровнем перегруза, который условно можно назвать - "overdrive".

Ну и последний каскад, замыкающий процесс шлифовки гитарного звука, выполнен на транзисторе Т6. Он усиливает сигнал, поступающий с последнего диодного ограничителя, и посредством мягкого однотактного ограничения подводит черту под динамической и частотной обработкой сигнала.
Кстати, нелишне будет отметить, что за форму АЧХ усилителя отвечают, в той или иной степени, практически все неэлектролитические конденсаторы, приведённые на схеме.
Переключателями S1 и S3 осуществляется корректировка частотной характеристики усилителя по аналогии с маршаловским агрегатом, но, в отличие от него, не исключена возможность производить эти манипуляции при любом уровне усиления.

Истоковый повторитель (Т4) собирает все сигналы, поступающие с переключателей S2 и S4 режимов усиления сигнала, и передаёт их на трёхполосный регулятор тембра, выполненный в строгом соответствии со схемой, находящейся в чреве усилителя "Marshall JCM900".

С описанием работы схемы - пожалуй, всё. А смотреть диаграммы выходных напряжений, графики АЧХ, а также описывать процесс настройки схемы будем уже на следующей странице.
