Современный коротковолновый регенеративный приёмник.
Каким должен быть хороший всеволновый КВ регенератор?


«Что лишнее - топор, дрель, молоток, паяльник, гвоздь?» - с лукавым прищуром любопытствуют учителя-словесники.
«Ничто не лишне в жизни этой…» - отвечает им английский писатель. «Особенно в деле регенераторостроения» - вставляю я свои пять копеек, - «А как начнём строгать корпус, так ещё и шпунтубель понадобится!».

Было время золотое, когда ни смесительных гептодов, ни кварцевых фильтров, ни доступных китайских комплектующих на горизонте не светило, лампы были весьма не дёшевы - единственными приёмниками, доступными для радиолюбителей, стали простые ламповые регенераторы, способные получить наибольшую отдачу от одного усилительного пентода.
К преимуществам регенеративных приёмников, помимо простоты схемотехнических решений, относятся замечательная чувствительность, отсутствие побочных каналов, способность приёма сигналов любого типа модуляции.
Однако ожидать от таких простейших аппаратов высоких характеристик - дело неблагодарное и несправедливое. Посредственная избирательность по соседнему каналу, прямое детектирование мощных внеполосных станций, излучение помех в антенну, сложность настройки - плечом к плечу подвалили ложку дёгтя в бочку мёда.
Именно поэтому, начиная с 40-ых годов прошлого века, эпоха регенераторов канула в лету, уступив место супергетеродинам, превосходящих конкурентов по таким решающим показателям, как удобство пользования, стабильность и избирательность.

И помнили бы об этом раритете только апологеты регенераторостроения, если бы не неожиданное появление в 90-ые годы на американском рынке регенеративного приёмника "MFJ-8100" заводского изготовления.
Вот тут-то любителям старины карта и попёрла.
Оказалось, что регенератор, с несколько усложнённой по сравнению с классической схемотехникой, в состоянии устойчиво работать и принимать радиовещательные станции не хуже простеньких супергетеродинов, а бонусом является возможность словить и мощных радиолюбителей, работающих с однополосной SSB модуляцией.

Весёлая радиолюбительская братва бросилась паять заморскую схему, обсуждать в сети, вносить изменения, выдумывать своё видение, но так и не смогла существенно улучшить простое, но продуманное устройство, собранное на китайских дроссельках.

Так вот, а почему бы нам не попытать удачу на поприще регенераторостроительной деятельности? Лично я не вижу никаких препятствий к этому.
А потому, давайте выпьем за успех нашего серьёзного мероприятия и, наконец, приступим к делу.

Что нам нужно для достижения цели?

1. Хороший регенератор - это в первую очередь хороший генератор с возможностью регулировки глубины положительной обратной связи.
Хороший - значит высокостабильный, способный устойчиво работать в нужном нам диапазоне частот. Образцом стабильности частоты среди генераторов справедливо считается индуктивная трёхточка. Но у трёхточки есть существенный недостаток - её обвес, состоящий из конденсаторов, необходимых для формирования "правильного" сигнала положительной обратной связи, не позволяет генератору устойчиво работать в широком диапазоне частот без изменения их номиналов.
Тут нам в помощь, как нельзя лучше, придётся генератор на транзисторах в барьерном включении, работающих в режиме микротоков. Подобные генераторы, обладая частотной стабильностью, не уступающей индуктивной трёхточке, способны выдавать сигнал от единиц герц до сотни мегагерц, в зависимости от резонансной частоты колебательного контура.

2. Колебательный контур регенеративного приёмника должен иметь максимально возможную добротность. Именно от его параметров будет зависеть стабильность и избирательность приёмника. Китайские дроссельки в "MFJ-8100" оставим на совести производителя, но понимать надо явственно - из какашки торт не сделаешь, как не сдабривай её тростниковым сахаром.

3. Колебательный контур не должен "видеть" ни антенну, ни источник, вырабатывающий сигнал положительной связи. В идеале, он должен болтаться где-то в воздухе и получать все необходимые сигналы из далёкого эфира, но это - высшая цель из области утопий. Однако все трансформаторные, либо емкостные связи с контуром следует исключить.

4. Регулировка положительной обратной связи должна осуществляться электронно (путём изменения режима работы транзистора) - это позволит нам не задумываться о месте размещения переменного резистора, а в дальнейшем придумать автоматическую систему поддержания уровня регенерации и вообще отказаться от слежения за этим параметром в процессе перестройки приёмника по частоте.

ВАЖНО!!! Элемент (транзистор), с изменяемым режимом, во избежание уплывания частоты в процессе регулировки уровня регенерации, не должен никаким боком, а также никаким пассивным обвесом соприкасаться с колебательным контуром.

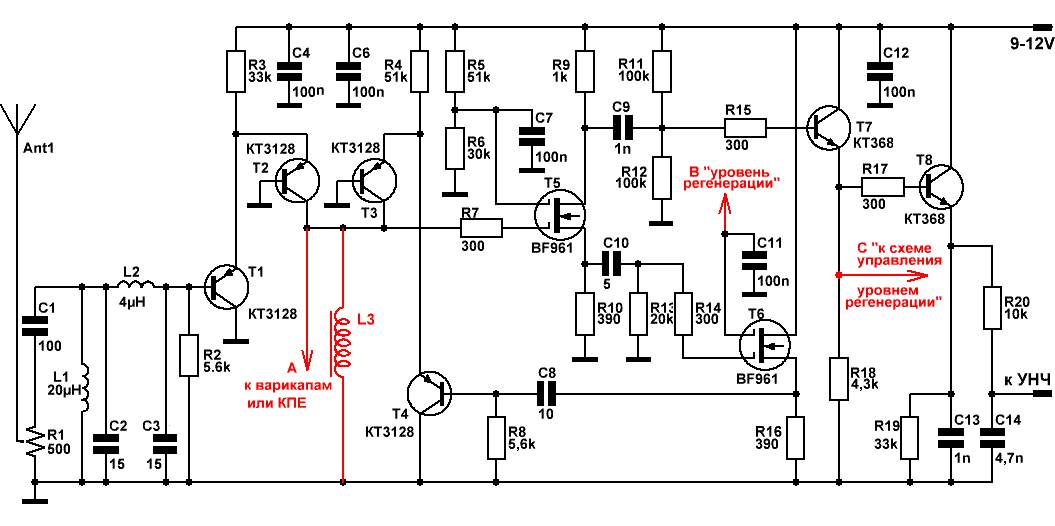

Да и хватит для начала. Рисуем схему электрическую принципиальную.

Рис. 1

Разговор наш будет долгим, поэтому перейду-ка я на следующую страницу.
