Регенератор с автоматическим управлением уровнем регенерации.

Простой многодиапазонный SSB, АМ приёмник.
Как ампутировать регенеративному приёмнику лишний орган управления?

Продолжим заседание нашей ячейки.
Итак, смеситель.

Регенеративный приёмник
Рис.1

Смеситель выполнен на микросхеме SA612A, которая помимо самого активного двойного балансного смесителя содержит внутри себя и встроенный гетеродин. Микросхема включена в полном соответствии с datasheet-ом производителя. Единственную вольность, которую я себе позволил - включение резистора R2 между эмиттером встроенной в SA612A трёхточки и земляной шиной. С данным резистором гетеродин обеспечивал более устойчивую работу и выдавал более равномерную АЧХ во всём диапазоне перестройки.
Как мы уже определились на прошлой странице, диапазон этой перестройки гетеродина должен находиться в интервале 10 - 28 МГц. Это позволит нам одним махом охватить диапазоны приёма радиостанций - от длинноволнового до 16-ти метрового.

Входной фильтр L1, L2, C2-C4 представляет собой ФНЧ пятого порядка с частотой среза 18МГц и призван обрубить частоты зеркального канала, находящиеся в интервале 20 - 38 МГц.

Трансформатор Tr1 с индуктивностью первичной обмотки 2мкГн является нагрузкой смесителя.
Использовано дифференциальное включение нагрузки, как обеспечивающее значительно более высокие показатели работы тракта. Данная индуктивная нагрузка совместно с конденсатором С13 образует резонансный полосовой фильтр с частотой, равной частоте ПЧ=10 МГц.

Элемент VR1 LM2931AZ-5.0 представляет собой маломощный 5-вольтовый элемент стабилизации напряжения и может быть заменён на любой интегральный стабилизатор, либо стабилитрон с гасящим резистором.

Теперь, что касается перестройки частоты гетеродина.
При наличии в радиолюбительском хозяйстве воздушного КПЕ с верньерным механизмом, а также горячем желании поупражняться в намотке катушек на разные диапазоны - пожалуйста, флаг в руки. Ничего плохого в этом нет!
Я же продолжу развивать тему замены громоздких воздушных КПЕ, практически не выпускаемых промышленностью, на копеечные самодельные катушки переменной индуктивности (вариометры).
И если в конструкции преселектора ( ссылка на страницу ) мы использовали вкручивание/ выкручивание внутрь катушки нескольких колец, склеенных из высокочастотного феррита, то на этот раз я решил поэкспериментировать с клеевым карандашом в поворотной тубе, заменив клеящий цилиндр на алюминиевый (медный, латунный) стержень.

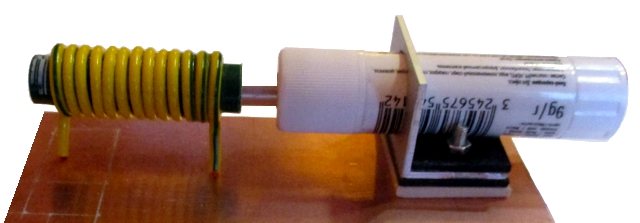

В Ашане всё это хозяйство, включая клеевой карандаш и фломастер в качестве кандидата на каркас катушки, обошлись мне в символические 30 российских тугриков. Осталось всего ничего - намотать катушку индуктивности, соорудить незамысловатую конструкцию и подключить её к гетеродину микросхемы.

Регенеративный приёмник


Чтобы обеспечить необходимую высокую стабильность генератора, катушка должна обладать: высокой добротностью и незаурядной механической прочностью. Как намотать высокодобротную катушку без ферритового сердечника? Это мы отлично знаем, читали -  ссылка на страницу.
Для прочности изделия его следует намотать толстым одножильным проводом ПВ-1 (ПуВ) в изоляции, а после намотки пропитать каким-либо клеем (я использовал эпоксидку). Наличие изоляции из ПВХ - ни к каким дополнительным диэлектрическим потерям в контуре от подобной пропитки не приведут.
Рассчитанное количество витков катушки, для получения индуктивности 1мкГн получилось - около 13.

Итак, когда всё сделано, подключаем осциллограф с частотометром через буферный каскад (Рис.3 на предыдущей странице) и наблюдаем за стабильностью генерируемой частоты.
1. Алюминиевая трубка полностью выведена из тела обмотки - всё супер, частота мёртво стоит на месте, изредка помигивая туда-сюда младшим 100-герцовым разрядом.
2. Начинаем постепенно вкручивать стержень. Примерно при 30% проникновении трубки внутрь катушки ситуация начинает плавно ухудшаться и, при полном вводе, становится до неприличия удручающей.

Короткозамкнутый виток, мать его, - подумал я и решил сделать продольный пропил в той части трубки, которая должна перемещаться внутри обмотки. Провёл измерения - уже лучше, но всё равно, блин, не фонтан.
Короче, пилил я долго и не успокоился, пока не спилил примерно 2/3 от диаметра трубки.
Ну вот. Весчь! - удовлетворённо сказал я, потратив несколько часов на все эти манипуляции. Гетеродин работал хорошо, временная стабильность держалась на уровне 100-150 герц, пределы регулировки индуктивности составили - примерно 6%, что обеспечило изменения частоты около 500 кГц на 40-метровом диапазоне, 420 кГц - на 80-ке и 870 кГц - на 16-метровом КВ диапазоне.

Трансформатор Tr1 был намотан на кольце М50ВН, 12х6х4.5 миллиметровым обмоточным проводом. Количество витков первичной обмотки составило 8 витков, вторичной - 1 виток такого же провода.

Значения ёмкостей конденсаторов С14-С20, отвечающих за выбор диапазона, можно рассчитать на калькуляторе, представленном на странице -  ссылка на страницу . При расчёте не следует забывать о наличии начальной ёмкости (15-20пф), представляющей собой суммарную величину: собственной ёмкости катушки, а также паразитных ёмкостей монтажа и микросхемы.

Выходное сопротивление смесителя составило 50 Ом, коэффициент преобразования (передачи) - около 1 (0дБ).

При настройке смесителя вместо С13 следует впаять пару постоянный//подстроечный конденсатор и настроить контур либо по приборам, добиваясь максимального уровня сигнала на выходе, либо, подключив к выходу любой приёмник, настроенный на 10Мгц, поймать резонанс по максимуму уровня шума в динамике.

Как я уже писал, регенеративный детектор может быть построен практически по любой схеме. Желательно, чтобы его входное сопротивление было не слишком низким. Rвх = 300-1000 Ом - будет оптимальной величиной. В принципе ничего страшного, если оно будет и 50 Ом, просто ровно в 2 раза просядет уровень сигнала на выходе смесителя.
Повторюсь, поскольку регенеративный детектор работает на фиксированной частоте и с заранее установленным уровнем регенерации, то городить что-либо навороченное никакого смысла не имеет. А проанализировав работу различных типов регенераторов, могу субъективно, но авторитетно посоветовать Вам, остановить свой выбор на хорошей и проверенной временем схеме "Могиканина".
Регенеративный приёмник Могиканин
Рис.2

Схема, приведённая на Рис.2, от оригинальной отличается совсем не многим. Помимо перехода на распространённые радиочастотные транзисторы 2SK241, в схему добавлен отдельный усилительный каскад на Т3, с истока которого снимается сигнал ПОС, а к стоку подключается истоковый детектор, обладающий определёнными преимуществами перед стоковым, используемом в оригинале.

Переменный резистор R1 позволяет производить точную настройку приёмника на однополосные станции, перестраивая частоту регенеративного детектора в пределах нескольких килогерц.

Откровенно говоря, приводить здесь подробное описание работы MFJ-8100 - я не вижу никакой весомой целесообразности. Всё, что связано со схемой, характеристиками и настройкой "Могиканина" - довольно досконально перемолото челюстями сетевой радиолюбительской общины и фигурирует во многих источниках. А потому, с Вашего позволения, я на этом, наконец-то, закончу и посчитаю свой долг перед сообществом полностью выполненным.

Всем успехов в регенераторо-строении, а я чего-то упыхался...
